Сварочная камера с 6-осевым промышленным роботом FANUC ARC Mate; роботизированная сварочная система
Сварочная камера с 6-осевым промышленным роботом FANUC ARC Mate; роботизированная сварочная система FANUC - AIR LIQUIDE ARC Mate 50i B 3L - Cellule Junior
Состояние
б/у
Отправить сообщение
Описание
Сварочная камера с 6-осевым промышленным роботом FANUC ARC Mate
Роботизированная сварочная система с 2 сварочными постами
SPS - Soudage Production Services тип Cellule Junior - AIR LIQUIDE
Серийный. M 2075 Год выпуска 2004
Без источника сварочного тока, без сварочного пистолета
- Управление Fanuc R-J3IB MATE тип A05B-2443-B250

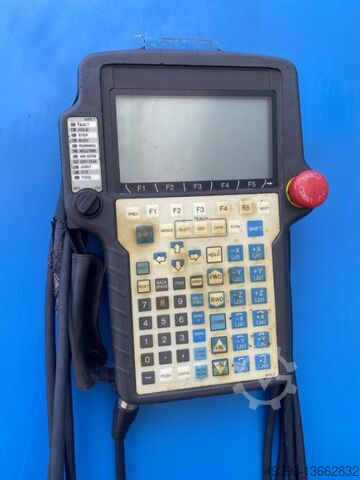

- Панель управления Fanuc A05B-2301-C335
- Шкаф управления PLC со сварочным аппаратом Интерфейс Fronius ROB 5000 OC

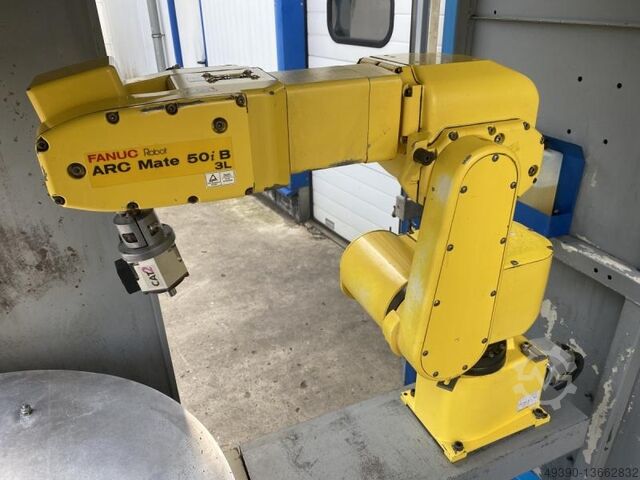

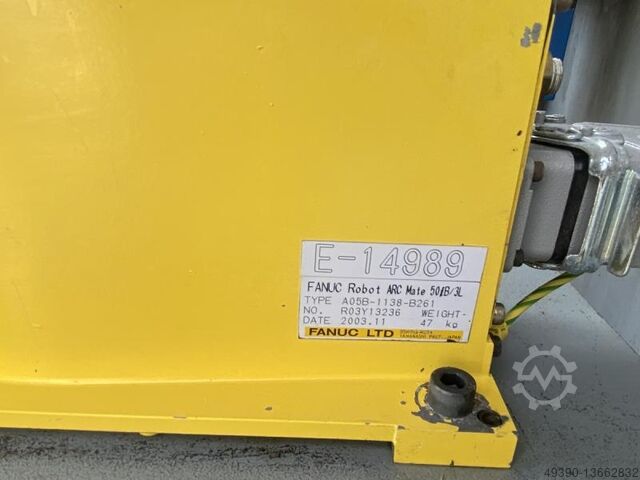

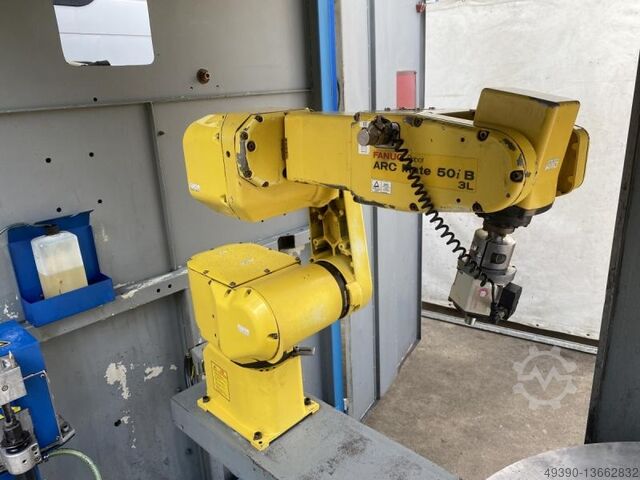

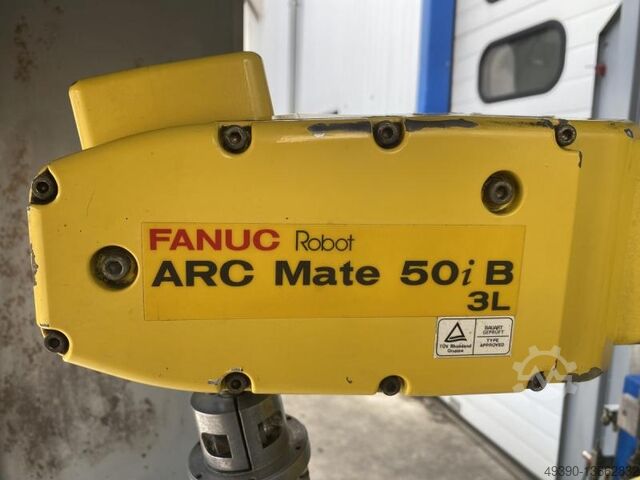

- 6-осевой промышленный робот FANUC ARC Mate 50i B 3L
Радиус действия руки робота 856 мм
Скорость перемещения:
J1 140 °/с (2,44 рад/с)
Roc R Ncjqa Txus Ifnsw
J2 150 °/с (2,62 рад/с)
J3 160 °/с (2,79 рад/с)
J4 400 °/с (6,98 рад/с)
J5 330 °/с (5,76 рад/с)
J6 480 °/с (8,38 рад/с)
Диапазон перемещения:
J1 ±160°
J2 +150° - 35°
J3 +165° - 125°
J4 ±190°
J5 ±120°
J6 ±360°
Полезная нагрузка робота 3 кг
Вес робота всего 47 кг

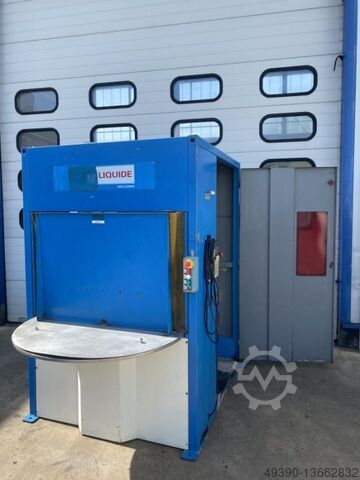

- Вся система выполнена в виде компактной сварочной ячейки.
- Шкаф управления роботом закреплен на сварочной камере

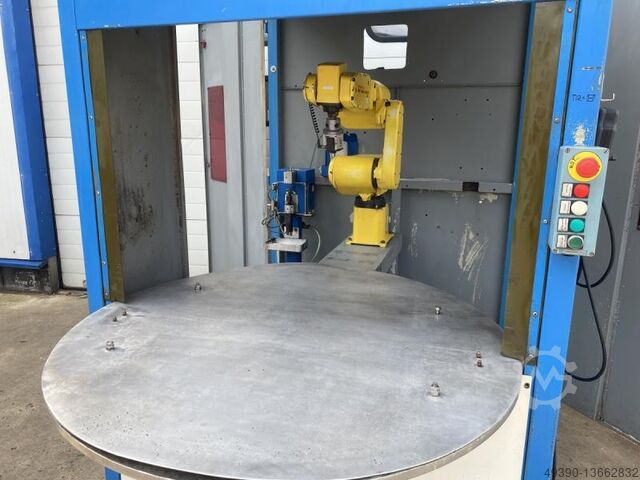

- Пневматический поворотный стол, угол поворота 180°, Ø 1200 мм с перегородкой
- одна половина поворотного стола может быть модернизирована параллельно сварочному циклу.
- Машина для очистки сопел BINZEL с системой распыления антипригарных средств

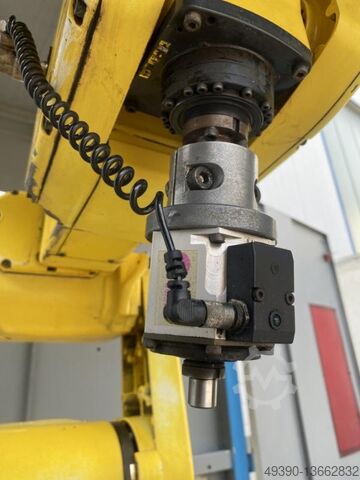

- Держатель робота Binzel Abicor CAT2 (трехмерная защита от отключения)
- Руководство по эксплуатации для блока управления FANUC R-J3iB
Подключение к сети 3 x 400 В переменного тока, 50 Гц
Необходимое пространство Д x Ш x В 2700 x 1600 x 2200 мм
Вес сварочной камеры ок. 870 кг
Хорошее состояние
