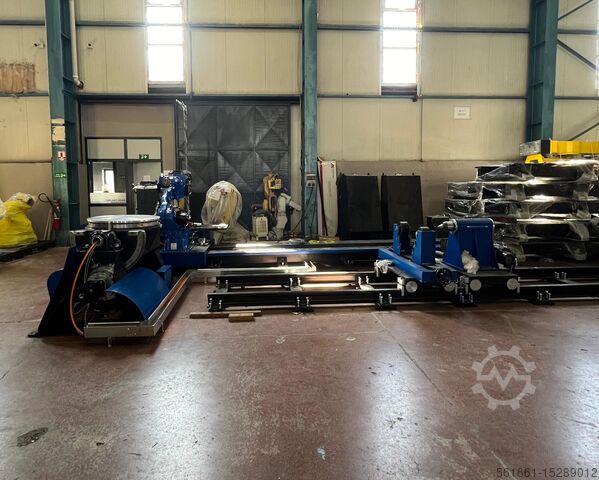

Роботизированная система для лазерной наплавки Yaskawa/Laser Cladding GP50/YRC1000

Описание

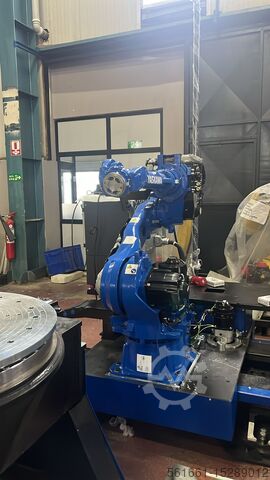

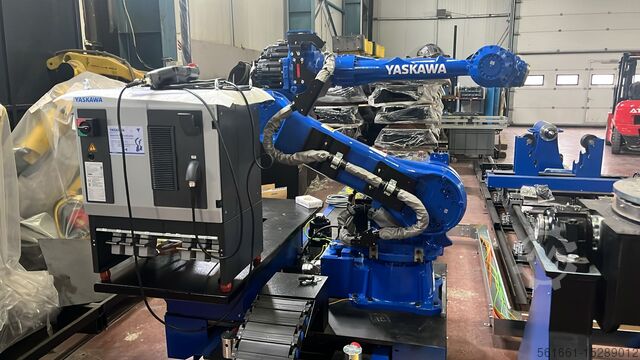

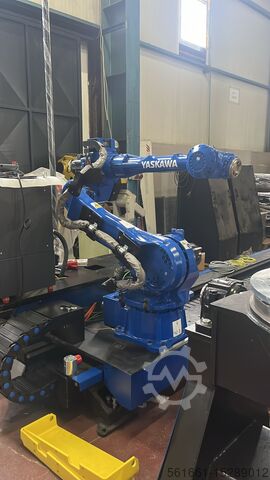

-Робот Yaskawa GP50 с контроллером YRC1000
-Блок питания Laserline LDF6000-60;
-Максимальная выходная мощность непрерывной волны 6000 Вт
- Диапазон длин волн излучаемого света 900-1070 нм
- Воздушно-водяное охлаждение мощностью 6 кВт с охлаждением с помощью кулера
- Оптическое волокно диаметром 600 мкм и длиной 20 м
- Аннулярная щелевая насадка лазерного покрытия с водяным охлаждением рабочей оптики OTZ-5
- типа COAX-8. Указанная оптика имеет механизм масштабирования.
- Точка фокусировки от 2,28 мм до 7,32 Позволяет непрерывно менять мм
- КМОП, прикрепленная к оптике, для камеры мониторинга процесса
- Боковая панель с водяным охлаждением, которая может быть установлена на насадку для нанесения покрытий OTZ-5
-PF2/2 Power Feeder;
-Электронное управление
- Дистанционное управление с контроллера робота
- 2 камеры объемом 5 литров
- нагреватель
-Слайдер;
- Для перемещения группы роботов по оси Y
Обеспечивает линейное перемещение, соответствующее процессу.
- 1 x серводвигатель Yaskawa,
- 1 x линейный (6 м), рейка и шестерня
- Автоматически робот-носитель будет проверен
-Двухосевой позиционер;
- Макс. 5 000 кг грузоподъемности,
- Сервопривод оси вращения с роботом Yaskawa
и синхронным движением,
- Ось наклона сервомотор с индексным управлением
- Диапазон движения оси наклона +/- 90°,
- Диапазон движения оси вращения +/-360°
- Макс. Диаметр изделия 800 мм и макс. Вес продукта 8 тонн.
- Позиционер как одноосевая опора и гидравлическая задняя бабка при использовании с грузоподъемностью макс. 8 тонн
- Позиционер может быть использован как двухосевой При желании грузоподъемность макс. 3 тонны
-5T Хвостовая бабка;
- Макс. грузоподъемность 5 000 кг
Rsc R Nc Ierwwzyjfnsw
- Гидравлический
-Двухосевой позиционер 5T Опора;
- Длина 4 м для цилиндра поддерживает рельсовое основание
- 1 5-тонная роликовая опора
- Различные размеры от 200 мм до 800 мм Подходит и регулируется по диаметру.
- Максимальная нагрузка 5 000 кг
