Система лазерной сварки SITEC / TRUMPF Laser-Schweißanlage

Описание

1 лазерная система с 1 загрузочной станцией, 2 гнезда каждая
- До 4 сварочных приспособлений
- Мощность лазера: 3,3 кВт

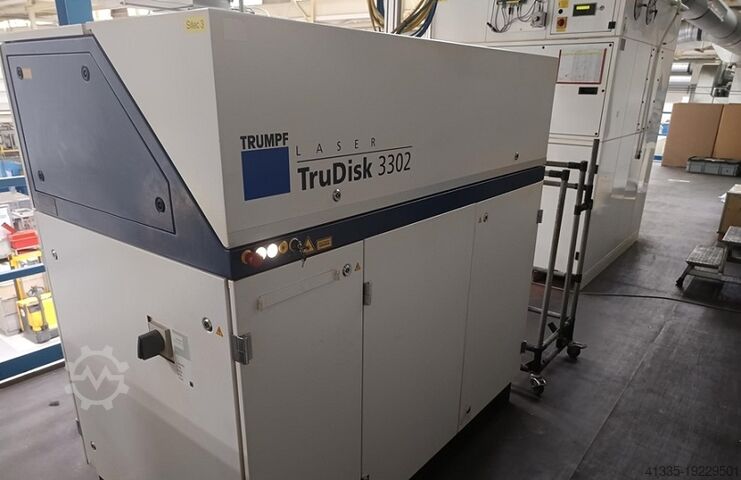

- Источник луча: дисковый лазер Trumpf Trudisk 3302.
- Производитель системы: Sitec
- Часы работы: прибл. 70 000 ч.
Rjc Rowm I H So Nc Ifnjw
- Макс. Размеры заготовки: прибл. 300 х 100 х 100 мм
- Возможны заготовки большего размера
- Наведение луча по лазерному световоду (ЛЛК)

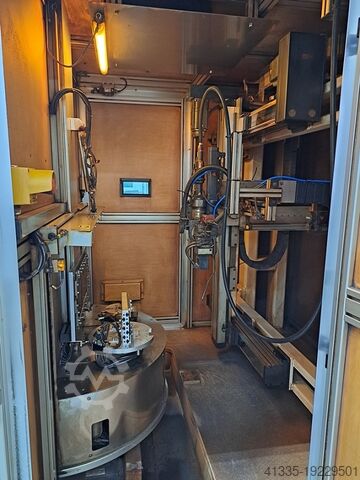

- Лазерная сварка с использованием сварочной оптики Trumpf BEO D 70 на осевой системе.
- Встроенная лазерная система контроля сварных швов
- Скорость сварки: до 5600 мм/мин
- Глубина сварки: 1,5 мм

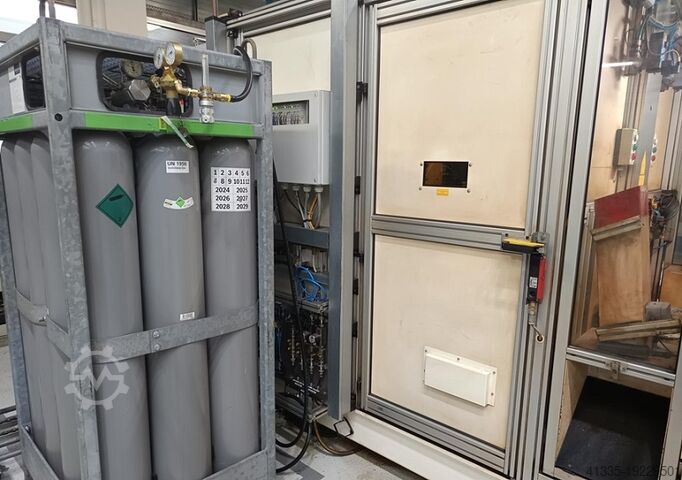

- Возможна сварка в среде защитного газа! Для алюминия или нержавеющей стали
- Устройства могут охлаждаться водой!

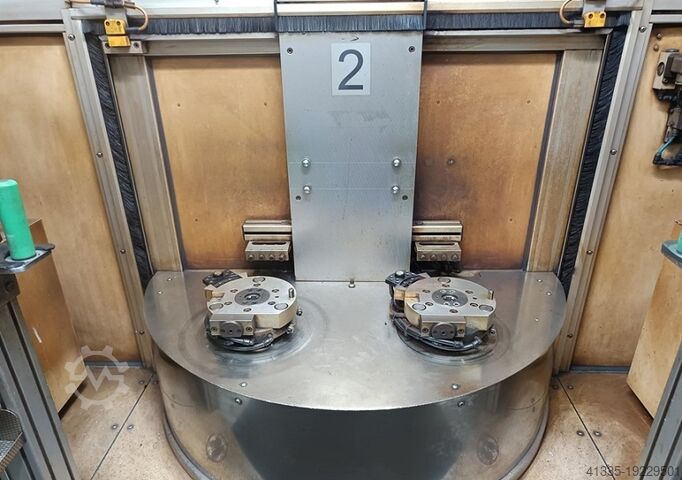

- 2 поворотные оси на каждой стороне стола, индивидуально программируемые
ПРОГРАММИРОВАНИЕ:

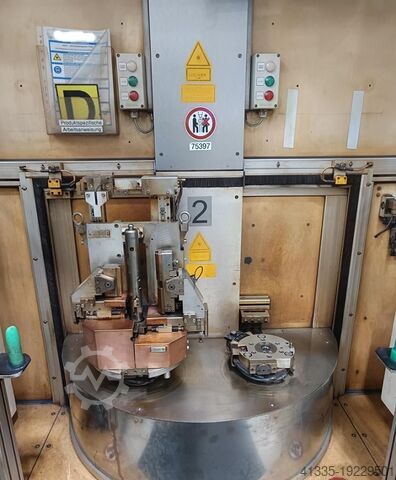

4 зажимных контура цилиндров на инструмент
10 входов через роторный распределитель с контактным кольцом
8 дополнительных входов через радиосистему на WKZ
Входы можно свободно параметризовать через пользовательский интерфейс (конечное положение / управление деталями / управление настройкой)
Программы зажима и отпускания, а также запросы деталей можно полностью программировать с помощью программы ЧПУ
Не требуется программирование ПЛК

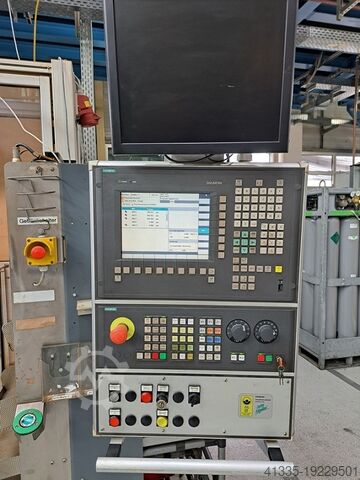

Система полностью программируется через систему управления Siemens (G-код)

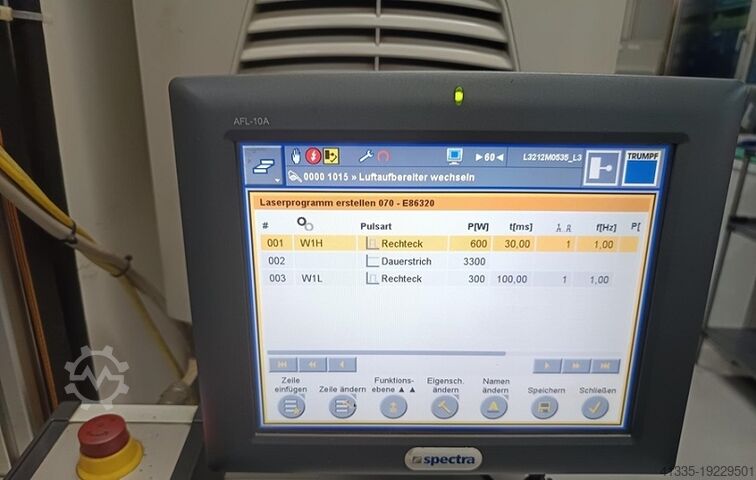

Лазер программируется через Trumpf TruControl и вызывается через систему управления Siemens (G-код).
Ориентировочные значения применения
Т1:
2 сварных шва (каждый I=100 мм, глубина сварки=1,5 мм)
2 компонента на каждую сторону стола
прибл. 250 шт./час
Т2:
17 сварных швов (каждый I=10 мм, глубина сварки=1,2 мм)
2 компонента на каждую сторону стола
прибл. 190 шт./час
Объект можно осмотреть под напряжением!
