Описание

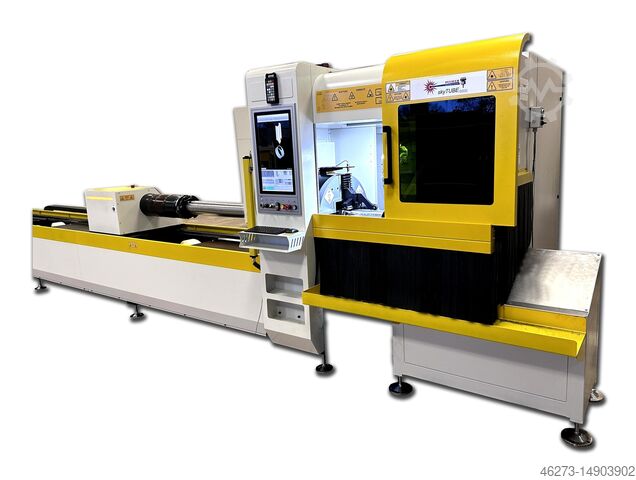

PFEIFER technology skyTUBE Pro 6500 X3 – Профильно-трубный лазерный комплекс 6500 x 15–160 мм

skyTUBE Pro 6500×3 – фиброоптический лазер для резки профиля и труб по металлу, предназначенный для быстрой смены материала с мощностью до 6 кВт – эффективное решение для вашей производственной линии. Инновационная и производительная система лазерной обработки труб – идеальный вариант для резки круглых, квадратных, прямоугольных, открытых и специальных профилей, обеспечивая максимальную продуктивность при смене производственных заказов. Задача: фиброоптический лазер до 6 кВт для широкого спектра металлообрабатывающих задач!

Непревзойденная производительность лазерной резки
Высокие скорости и ускорения рабочих осей в сочетании с прочной механической конструкцией обеспечивают отличное качество реза и точность.
Профильно-трубный лазерный станок для производства с минимальными требованиями к занимаемой площади – просто умное решение! Инновационные разработки на 100% из Саксонии!

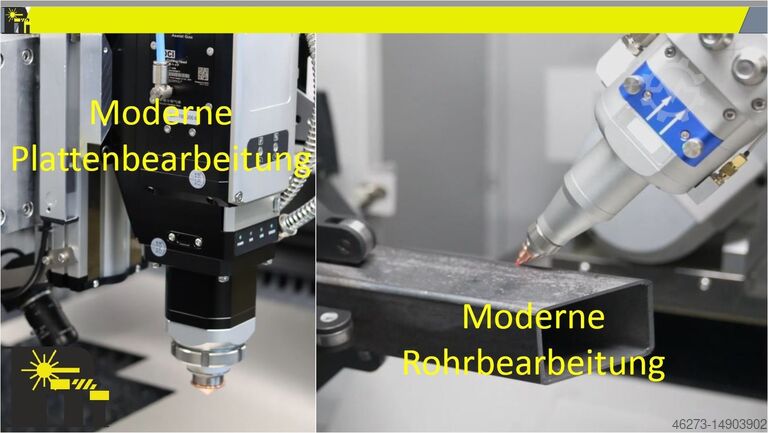

Обработка труб и профилей 15 x 15 до 160 x 160 мм – 3D-резка с эффективной волоконно-лазерной технологией.

Djc Ed Dderh Iw Tecswb

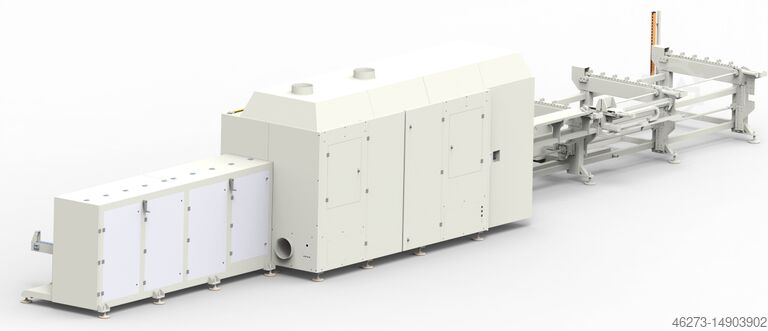

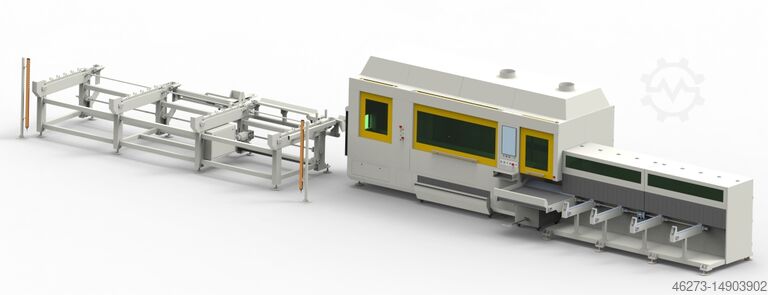

Полуавтоматическая система загрузки профилей и труб из 6 цепей гарантирует быструю смену заказов. С опциональным системой пакетной загрузки вы работаете полностью автономно.

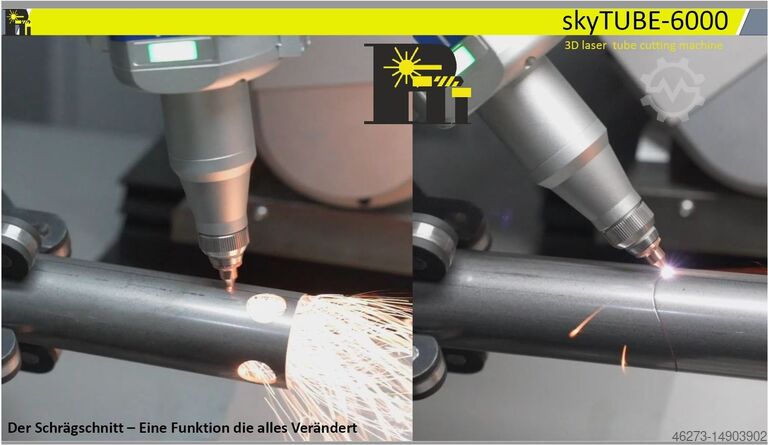

Скос/фаска при резке

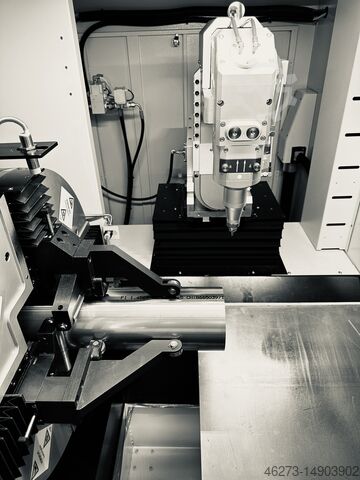

Функция, которая меняет всё. Благодаря дополнительной пятой оси и возможности отклонения режущей головки до 50°, наши машины решают одну из важнейших задач современной обработки профиля. Если лазерный луч всегда падает строго перпендикулярно кромке трубы, получается эллиптическая форма среза. Благодаря системе отклонения головки в сочетании с подачей можно реализовать полностью косой/скошенный рез.

Работая со skyTUBE Laser, вы в полной безопасности!
skyTUBE Pro – лазерная система класса 1. Во время работы риск контакта с лазерным излучением или отражениями отсутствует. Во всех наших лазерных установках безопасность и соответствие самым высоким стандартам и требованиям имеют высший приоритет.

Технические характеристики:
· Закрытый промышленный корпус, лазер класса 1 (или по желанию класса 4)

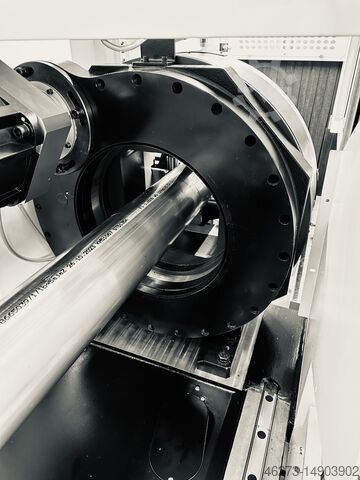

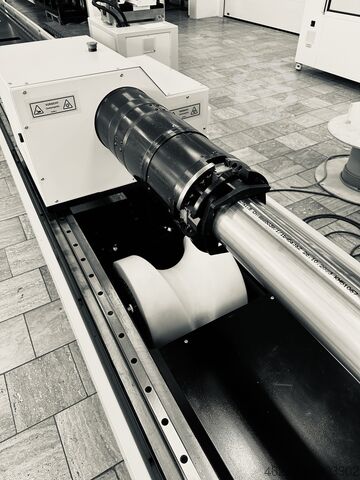

· Рабочая зона для резки труб/система зажима: круглые трубы 15–160, прямоугольные – 15x15 – 110

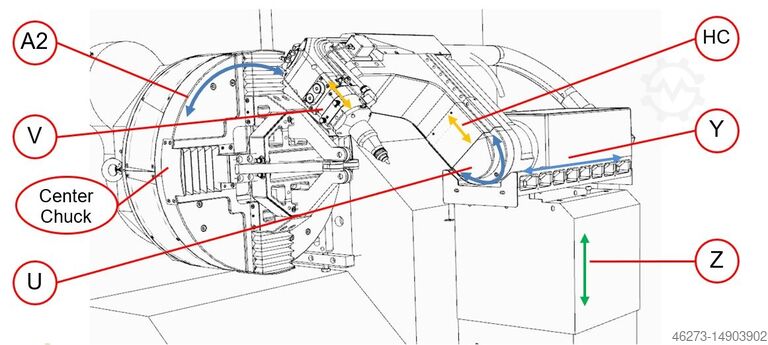

· Рабочие перемещения по X 6500, Y ±100, Z 150, A ±360°, U ±50°
· Автоматическая подача материала до 6 профилей по 160 мм, длина 3500–7000 мм
· Автоматическая система разгрузки для заготовок по длине профиля
· Система привода по Z: шарико-винтовая пара с системой PTI SVZ
· Приводы по X/Y: линейные оси с системой PTI AC-SERVO
· Производительная скорость резки: в зависимости от материала и выбранной конфигурации лазера до 50 м/мин, 1.4G

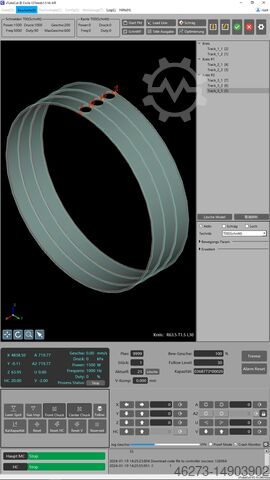

· Разрешение программного обеспечения: до 2500 DPI
· Повторяемость: ± 0,03 мм

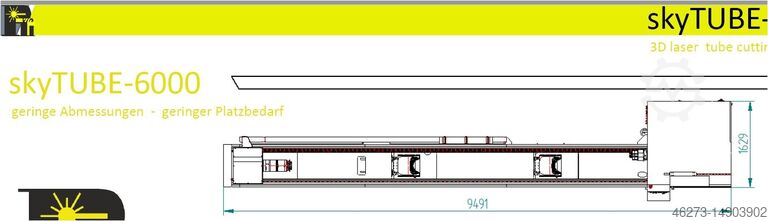

· Максимальные габаритные размеры (ШхГхВ): 11600 мм x 2830 мм x 2100 мм + система выгрузки (зависит от длины профиля)
