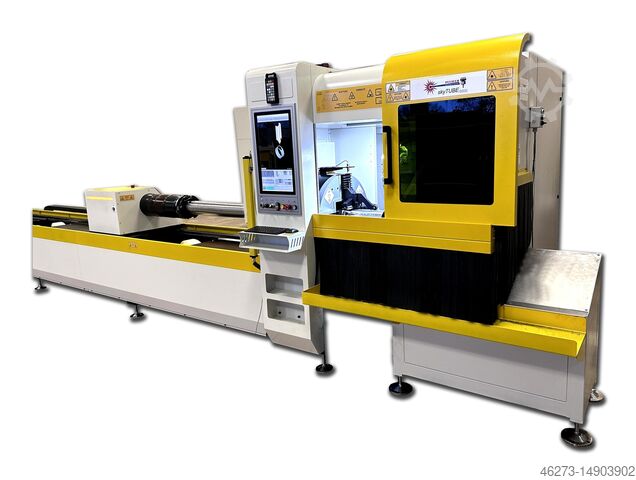

Система пламенной резки PFEIFER technology & innovation Plauen D skyTUBE 6000 3D RohrLaseranlage 6kW

Описание

Технология PFEIFER 3D skyTUBE 6000 - волоконный лазер - X 7100 Y ±130 Z 200 A ±720 мм U ±45° (5-осевой лазер)
Центр лазерной резки труб с лазером мощностью 3–6 кВт, по запросу с автоматической подачей материала и полным корпусом Класс лазера 1
для профилей круглых/прямоугольных мин. 15 x 15 макс. 160 x 160 мм

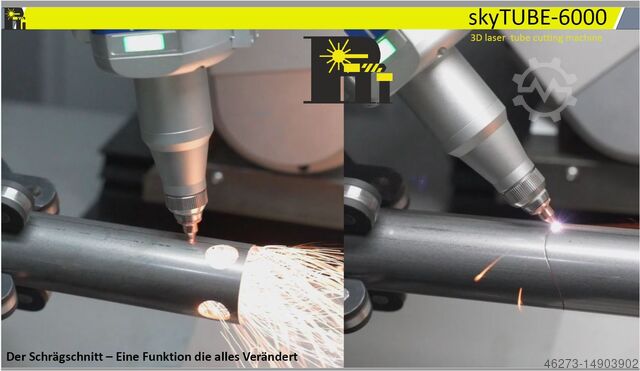

Скос кромки — функция, которая меняет все:

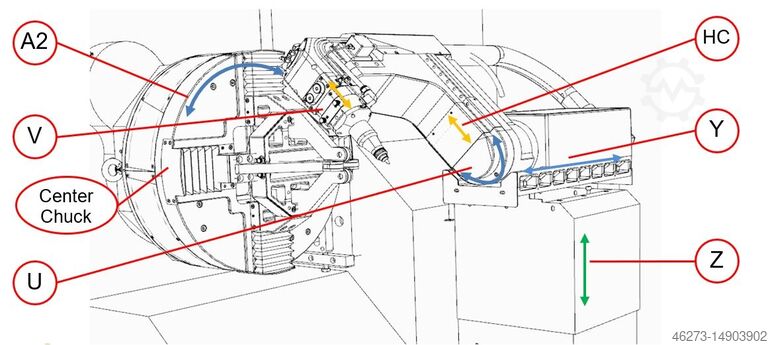

Благодаря возможности наших машин вращать режущую головку вокруг дополнительной пятой оси, вплоть до 45°
поворотный механизм, был найден ответ на одну из самых больших проблем в современной обработке профилей.
Если лазерный луч всегда попадает на обрабатываемую трубу строго перпендикулярно, получается эллиптическая режущая кромка.

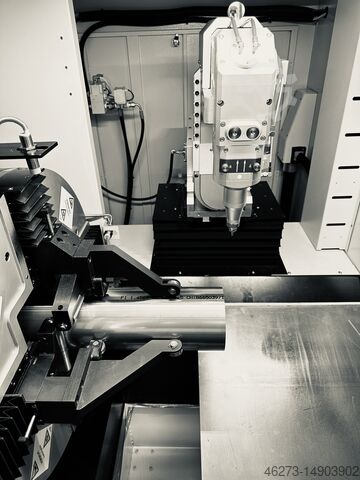

Благодаря возможности поворота головки лазерной резки трубки вместе с осью подачи, полностью
Возможна диагональная резка.

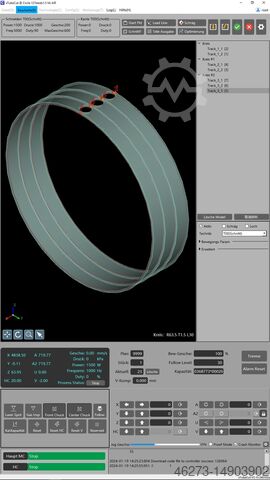

Интеллектуальное программное обеспечение Laser — простота эксплуатации с управляемым и визуализированным интерфейсом на немецком языке
Макс. размеры основания (ШxГxВ): 1629 мм x 9491 мм x 2525 мм
· Вес: около 3700 кг
· Потребляемая мощность машины номинальная: макс. 4,5 кВт
· Номинальная потребляемая мощность лазера: макс. 10 кВт с лазером мощностью 3 кВт
· Номинальная потребляемая мощность охладителя: макс. 3,5 кВт при лазере 3 кВт
Rec R Nc Ijrh Iw Tsfnew
· Габариты охладителя (ШxГxВ): 710 x 1050 x 1030 мм + 1 м безопасное расстояние со всех сторон
Для работы системы необходимо следующее:
- Электропитание: 3~ / 400 В / 50 Гц
- Подача сжатого воздуха: 8 бар / 300 л, сухой и без пыли
- внешнее замкнутое водяное охлаждение: предусмотрено в системе
- внешний закрытый отвод для лазерного излучения
- Подача защитного газа: азот N5 / кислород (например, внешняя подача газа через баллонную батарею)
- Возможно использование сжатого воздуха в качестве технологического газа, но компрессор должен иметь давление не менее 13 бар и соответствующее количество в зависимости от процесса.
