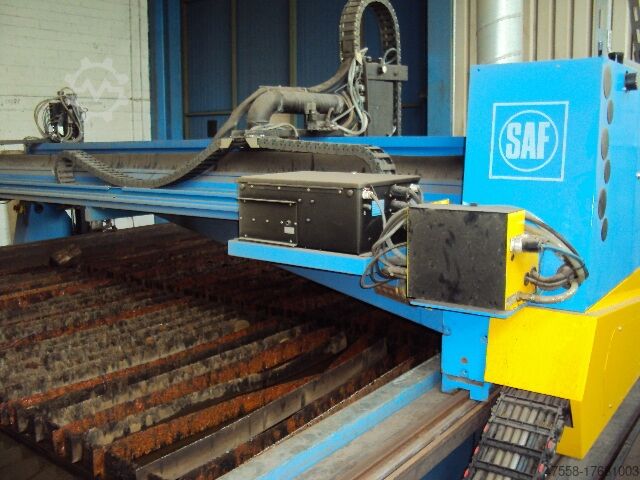

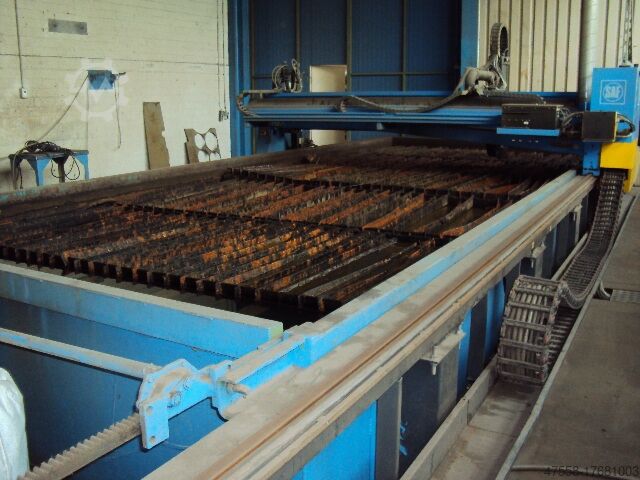

Система плазменной резки с ЧПУ SAF HP 120 nertajet

Описание

Технические детали:
x-траектория: 8000 мм
y-траектория: 3000 мм
Rjc R Nc Ieu Nwxnofnjw
Диапазон резания для стали до: нержавеющая сталь 1-25 (30) мм
Диапазон резания для стали до: мягкая сталь 2-16 мм
Диапазон резания для стали до: легированная сталь 1-35 мм
Блок управления: DIGISAF 3.5 BURNY
Тип резака: CPM 250 - плоский электрод
Высота стола: 800 мм
Интерфейс: RS 232
Общая потребляемая мощность: ок. 80 кВА
Вес машины: 8 + 5 (бак, резервуар) тонн
Система плазменной резки с возможными сварочными процессами:
- Плазменная резка, пламенные швы; TIG (ТИГ) на всех металлах и сплавах; MIG на легких металлах и сплавах и тяжелых металлах, а также дуговая сварка
Описание:

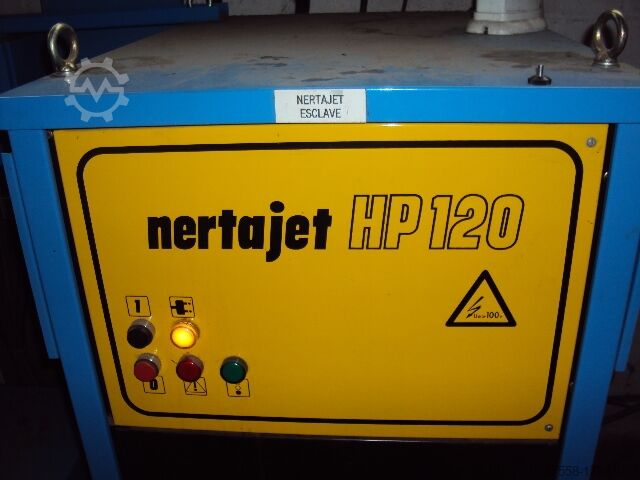

- Источник питания: Nertajet HP 120 (220В,24В,380В,415В,440В,500В) несколько частот 50/60Гц
- Горелка: CPM 250 (плоский электрод)
- Процесс резки под водой Плазменная резка
- Скорость резки около 8 м/мин.
- Маркировка с помощью дрели с приводом от сжатого воздуха
Оборудование:
- Направляющие; Шкаф управления; Портал для резки; Ванна; Опоры для резака; 1х резак
Размеры станка:
- Система резки: Д:4,40xШ:2,30xH:1,80м
- Столы для резки: Д:8,44xШ:3,31xH:0,85м
- 2 параллельно подключенных генератора плазмы Nertajet HP 120: L:0,83xW:0,65xH:1,33м
- Дорожка 1: L:10,650xW:0,25xH:0,92м левая сторона
- Дорожка 2: L:10,650xW:0,25xH:0,57м правая сторона
- Опоры для заготовок: Д:3,120xШ:1,36xH:0,14м (5 шт. для раскроечного стола)
- Бак для воды: Ø =1100мм H=2000мм / 1 шт.
- Бак для хранения 1,20мx1,03мx1,6м
Документация предоставляется в виде копий.
Информация без гарантии.
Фотографии были сделаны во время производства и являются сопоставимыми.
Система не подключена, не укомплектована и не функционирует. Она доступна для продажи. Как есть.
