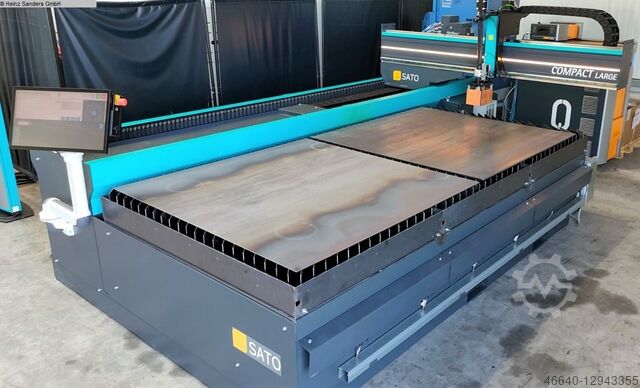

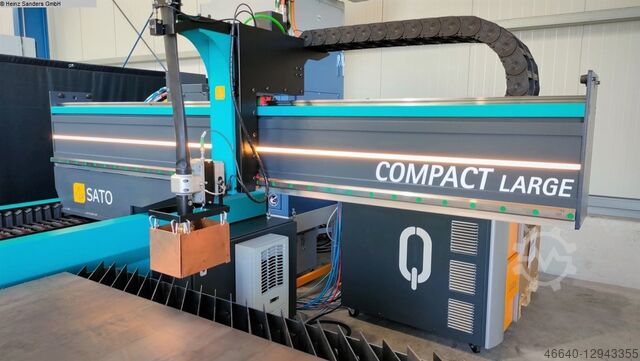

Машина для газовой резки SATO Compact Large

Описание

Ширина стола 3000 мм
Длина стола 1500 мм
Головки резака 1
Управление ЧПУ
Скорость подачи 20 000 мм/мин
Общая требуемая мощность 15 кВА
Требуемое пространство прибл. 4,5 x 2,5 м
* Прочная станина станка с точными направляющими для плавного перемещения станка
* Шарикоподшипниковая крестовина для регулировки высоты с вертикальным ходом 400 мм
* Термическое разделение привода и зон резки обеспечивает максимальную точность
* Автоматическое определение высоты и контроль высоты резака во время резки
* Держатель резака с защитой от столкновений и автоматическим отключением в случае столкновения
* Установка и перемещение станка по принципу «включай и работай» с помощью вилочного погрузчика, крана или подъемника
* 3-сторонний доступ к зоне резки благодаря консольной конструкции
Вытяжной стол SATOTEC:
Система стола SATOTEC характеризуется устойчивой конструкцией стола для максимальной толщины резки 150 мм. Для резки заготовки толщиной 150 мм требуется технология кислородной резки.
Рама опоры заготовки оснащена сменными плоскими железными пластинами толщиной 3 мм, установленными под углом 45°. Расстояние между пластинами составляет 50 мм.

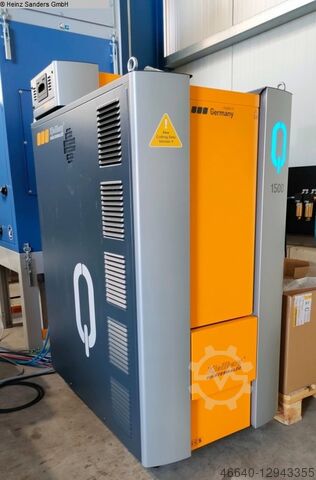

Источник питания Kjellberg Q1500:
* Точная плазменная резка всех электропроводящих материалов от 0,5 до 60 мм, как в сухом виде, так и под водой
* Рекомендуемый диапазон резки от 0,5 до 40 мм
* Максимальная толщина проникновения 30 мм, возможно увеличение с помощью технологии ProPierce
* Маркировка, надрезка и пробивка отверстий даже на металлических материалах с покрытием
* Инверторный источник питания с цифровым управлением, полностью электронным технологическим процессом
* Интегрированное охлаждение с полуавтоматическим заполнением и опорожнением
Rjc R Nc Ifopm U U Njnsw
Управление газом:
Полностью автоматическая, управляемая процессором плазменная консоль Q-Gas для резки всех металлов
Lantek Expert Cut Inside:
Модуль CAD/CAM, интегрированный в систему управления станком
Система вытяжки TEKA EcoCube 5,5 кВт
Фильтрующая среда: сухая, обезжиренная или обезжиренная пыль/дым
Площадь фильтрации: 100 м² (4 картриджа) (по 25 м² каждый)
Картридж фильтра: BIA M, тип Nano
Эффективность сепарации: 99% (согласно сертификату испытаний BGIA)
Управление фильтром: автоматическая очистка фильтра, ПЛК
Производительность вентилятора: 4500 м³/ч
Мощность двигателя: 5,5 кВт
Напряжение подключения: 400 В/50 Гц или 480 В 60 Гц.
Потребляемый ток: 11,5 А
Тип тока: 3 фазы + N + PE
Установка вентилятора: на блоке, включая колено воздуховода глушителя, с правой стороны
Управление двигателем: преобразователь частоты
Уровень шума: 75 дБ(A) + макс. 10 дБ(A) во время импульса очистки
Впускное соединение: диаметр 250 мм над впускным каналом, с левой стороны
Выпуск: через колено воздуховода глушителя
Размеры (Ш x Г): прибл. 800 x 800 мм
Цвет блока: - Корпус вентилятора: светло-серый
- Корпус картриджа: RAL 5007 бриллиантово-синий
Особые характеристики:
- Запорные крюки и замки с рычагом
- Подключение сжатого воздуха и слив конденсата, каждое из которых смонтировано с помощью винтового соединения переборки
- Подключение сжатого воздуха с помощью шлангового наконечника диаметром 8 мм
- Блок оснащен болтами заземления
- Кабель с сертификатом UL
- Преобразователь частоты EATON, установленный слева в прикрепленном шкафу управления
