Станок для снятия заусенцев с листового металла ERNST EM5N II + 2F

Описание

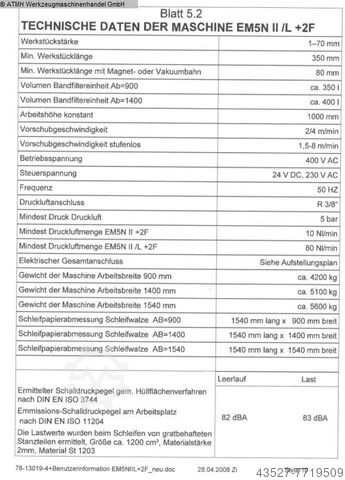

Ширина обработки / мм
Высота заготовки / мм
/
Толщина заготовки: 1-70 мм
Мин. длина заготовки: 350 мм
Мин. длина заготовки с магнитной или вакуумной дорожкой: 80 мм
Объемный ленточный фильтр Ab=900 прибл. 350 I
Объемный ленточный фильтр Ab=1400 прибл. 400 I
Рабочая высота постоянная 1000 мм
Скорость подачи 2/4 м/мин
Бесступенчатая регулировка скорости подачи 1,5-8 м/мин

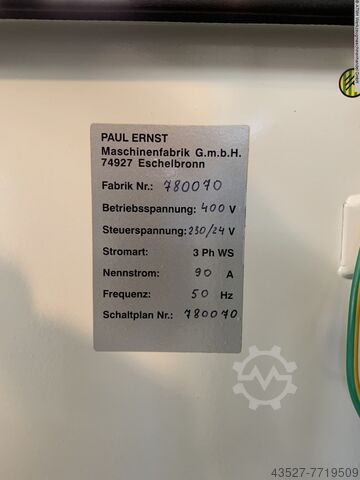

Рабочее напряжение 400 В переменного тока
Напряжение управления 24 В постоянного тока, 230 В переменного тока
Частота 50 Гц
Подключение сжатого воздуха R 3/8
Минимальное давление сжатого воздуха 5 бар
Минимальный расход сжатого воздуха EMSN II +2F 10 НI/мин
Минимальный расход сжатого воздуха EMSN II /L +2F 80 NI/мин
Общее электрическое подключение См. монтажную схему
Вес машины Рабочая ширина 900 мм ок. 4200 кг
Вес машины Рабочая ширина 1400 мм ок. 5100 кг
Вес машины Рабочая ширина 1540 мм ок. 5600 кг
Размер шлифовальной бумаги шлифовальный валик AB=900 длина 1540 мм x ширина 900 мм
Шлифовальная бумага размер шлифовального валика AB=1400 1540 мм длина x 1400 мм ширина
Шлифовальная бумага размер шлифовального валика AB=1540 1540 мм длина x 1540 мм ширина

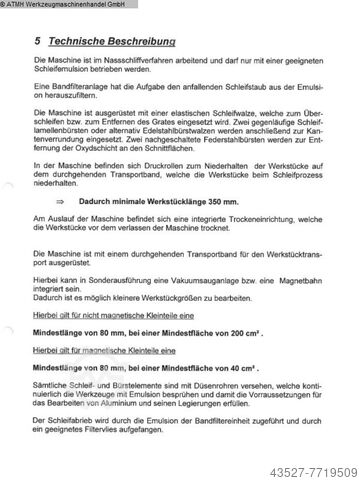

5 Техническое описание
Машина является машиной для влажной шлифовки и может эксплуатироваться только с подходящей
с подходящей шлифовальной эмульсией.
Задача системы ленточных фильтров - отфильтровать шлифовальную пыль от эмульсии.
эмульсия.

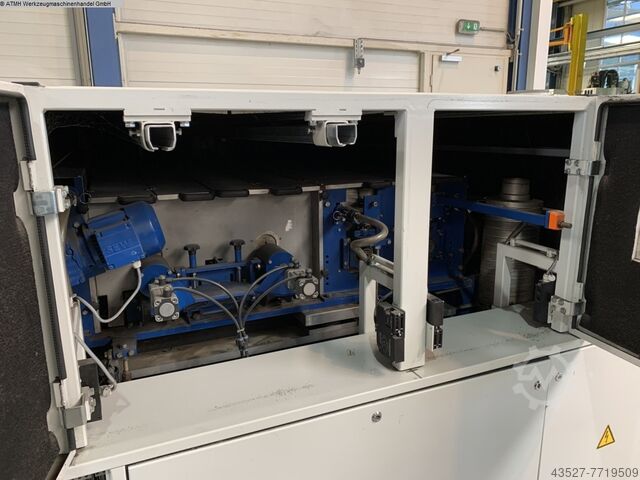

Станок оснащен эластичным шлифовальным роликом, который используется для шлифования или удаления заусенцев.
Станок оснащен эластичным шлифовальным роликом, который используется для шлифования или удаления заусенцев. Два
шлифовальные ламели или, в качестве альтернативы, разрывные ролики из нержавеющей стали.
затем используются для скругления краев. Две нисходящие
Две нисходящие щетки из пружинной стали используются для удаления оксидного слоя с поверхностей среза.

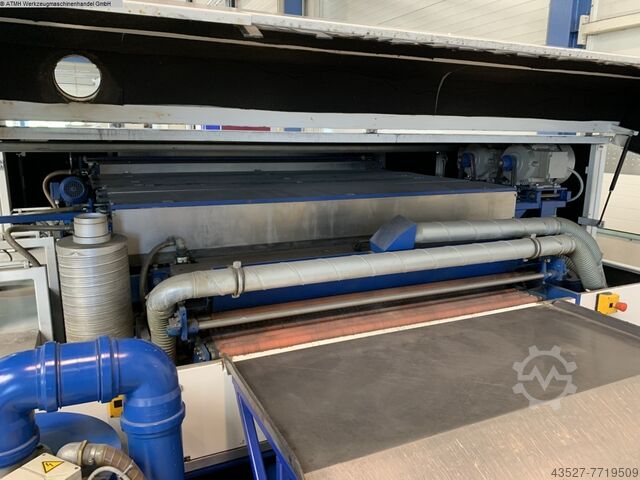

Станок оснащен прижимными роликами для удержания заготовок на непрерывной конвейерной ленте.
прижимными роликами, которые удерживают заготовки во время процесса шлифования.
вниз во время процесса шлифования.

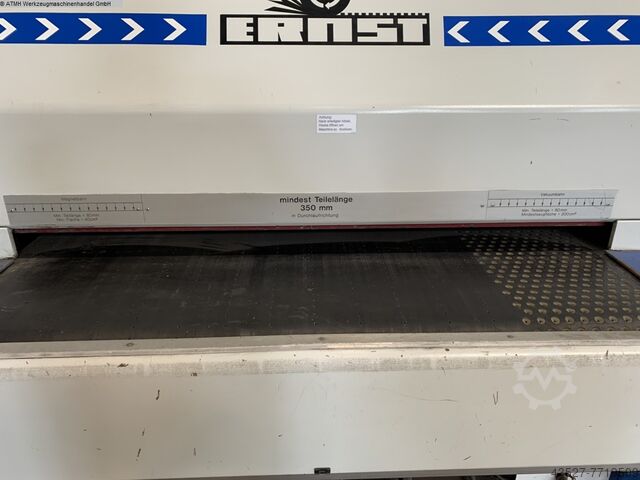

=> В результате минимальная длина заготовки составляет 350 мм.
На выходе из станка имеется встроенное сушильное устройство,
которое сушит заготовки перед тем, как они покидают станок.
Станок оснащен непрерывным конвейером для транспортировки заготовок.
транспортировка.
В специальном исполнении может быть интегрирована система вакуумного отсоса или магнитная дорожка.
быть интегрирована.
Это позволяет обрабатывать заготовки меньшего размера. В этом случае
минимальная длина 80 мм для не
минимальная длина 80 мм при минимальной поверхности 200 см*. Для маанетических
минимальная длина 80 мм для
минимальная длина 80 мм, с минимальной поверхностью 40 см.
Все шлифовальные и разрывные элементы оснащены душевыми трубками, которые непрерывно
непрерывно орошают инструменты эмульсией и тем самым обеспечивают
эмульсию и тем самым обеспечивают выполнение требований по обработке алюминия и его сплавов.
сплавы.
Шлифовальный абразив через эмульсию подается в устройство ленточного фильтра и затем
Bdoc R Nc Ijinwwzefnjd
собирается подходящим фильтрующим полотном.
Э Р Н С Т
Автоматический станок для снятия заусенцев с листового металла с устройством для мокрого шлифования
Тип EM 5 N/II/L + 2 F 1400
Год выпуска 2008 Заводской номер 780063
Машина/Оборудование:
Станок для удаления заусенцев с листового металла методом мокрого шлифования
для штамповки, лазерной обработки и ниппелирования деталей из различных материалов с гибким
шлифовальным роликом,
