Линия для производства окон с ЧПУ - обработка профиля Ingenierbüro Maschinenbau GmbH BJM RF-9L / H

Описание

Технические детали:
Ширина профиля: 50 мм
Рабочая высота: 950 мм
Интерфейс: распиновка RS 232
Станок для обработки оконных профилей
для таких материалов, как пластиковые, алюминиевые и деревянные окна, в непрерывном процессе. Материалы транспортируются с помощью пневматической системы транспортировки и зажима.
Система состоит из двух рабочих станций (станков), электрического шкафа управления, панели управления и транспортных узлов.

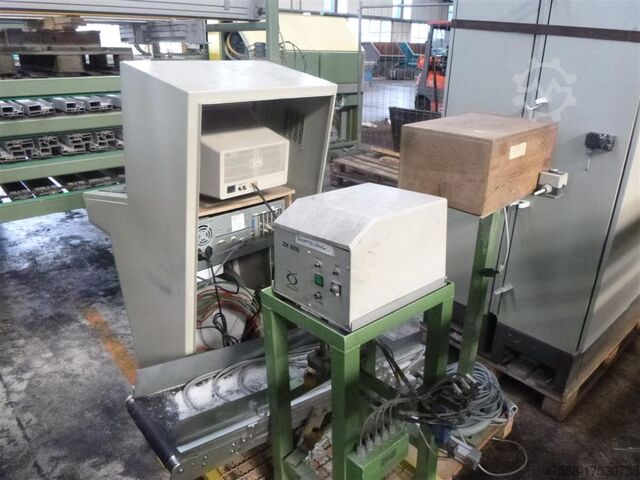

А также стенд с вибратором транспортной системы, блок транспортировки чипов и стенд с принтером подтверждения.
Наши фотографии - это сначала местоположение, а затем фотографии того, как система выставлена на продажу и готова к транспортировке.

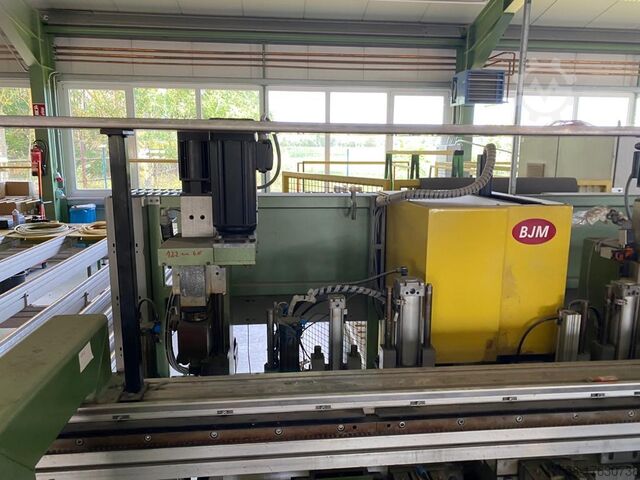

Рабочая станция № 1 (станок 1):
-Пильная станция с пильным диском Ø 400 x 4,5 мм.

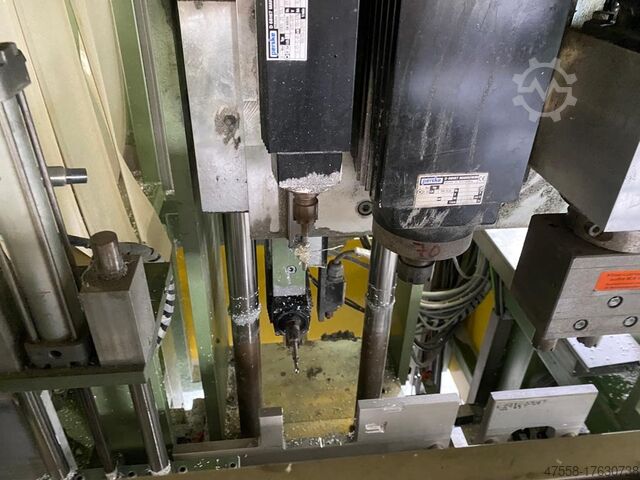

-Сверлильный узел с зажимным патроном (вертикально вверх)
-Сверлильный узел с зажимным патроном (горизонтальный)
Bocju Ibuwo R Nc Ifnsdd
-Сверлильный блок с зажимным патроном (вертикально вниз)
-Сдвоенное сверлильное устройство с зажимным патроном (вертикально вниз)
-45° сверлильный узел с зажимным патроном (вверх)
Рабочая станция № 2 (станок 2):
-Сверлильный узел с зажимным патроном для резьбовых соединений (вибрирующая чаша) (вертикально вверх)
-Горизонтальный фрезерный шпиндель с 11 дисковыми фрезами
-Фрезерный узел с зажимным патроном (вертикально вниз)
-Сверлильный узел с зажимным патроном (вертикально вверх)
-Фрезерный узел с горизонтальным зажимным патроном
2 штукиТранспортировочные устройства: моторизованные
-ШхВхГ: 5 650 x 2 400 x 1 000 мм
-ширина колеи 1 980 мм
2 транспортные единицы: моторизованные
-LxWxH: 2 150 x 2 750 x 1 050mm
-ширина колеи 2 300 мм
*
