Центр обработки прутков Elumatec SBZ 150

Описание

elumatec SBZ150 Центр обработки профилей 6,0 м

5-осевое управление. Эффективная обработка алюминиевых и стальных профилей
Рабочая длина: 6 000 мм

Описание:
Короткое время смены инструмента; Автоматический магазин смены инструмента на восемь стандартных и три специальных инструмента (пильный диск, специальная фреза Ø 50 мм, угловая головка или специальная фреза Ø до 100 мм); Возможна обработка со всех шести сторон; Обработка снизу с помощью угловой головки (опция);
Быстрая базовая установка (до 60 м/мин) рабочего агрегата по оси X; Прямой привод с низким износом; Автоматическое распознавание и позиционирование зажимов;
Двухконтурная система зажима с двумя пневматическими поворотными упорами; Стандартно оснащена автоматической централизованной системой смазки;
Прочное основание станка для рабочей длины 6 000 мм;
Сплошной опорный стол;
Система зажима с интегрированными шестирядными роликовыми циркуляционными модулями и линейными направляющими.

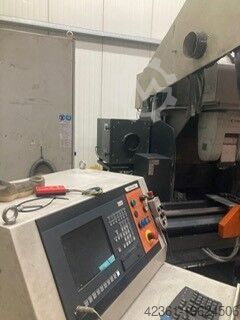

5-осевой промышленный ПК-контроллер,
3 оси с траекторным управлением; Высокодинамичные трехфазные серводвигатели с резольвером и цифровым сервоконтроллером; Углы поворота осей A и C свободно программируемые;
С цветным дисплеем и дисководом;
Память на более чем 200 000 программ;
3 последовательных и 1 параллельный интерфейс для онлайн-подключения; Сканер штрих-кодов, принтер этикеток и т. д.
Интегрированная сетевая карта 10/100 Мбит, разъем RJ45 (подключение к сети – клиентский ИТ-администратор)
Аналоговый модем (клиент должен предоставить аналоговую телефонную линию)

Технические характеристики:
Рабочий диапазон по оси X: макс. 6 240 мм
Макс. скорость перемещения 60 м/мин
Рабочий диапазон по оси Y: 1 000 мм
Макс. скорость перемещения 30 м/мин
Рабочий диапазон по оси Z: 635 мм
Макс. скорость перемещения 30 м/мин
Угол поворота по оси A: 0-90°, свободно программируемый
Угол поворота по оси C: 0-355°, свободно программируемый
Дополнительные размеры области фрезерования см. рис. № 150 05 17 08
Макс. длина обработки при торцевой обработке слева/справа: 6 000 мм (при длине инструмента 150 мм)
Точность позиционирования:
Ось X: ±0,1 мм/1 м
Dwjcjw A Rv Ij Ed Ddceb
Ось Y: ±0,1 мм
Ось Z: ±0,1 мм

Фрезерный шпиндель:
Обороты: 100 – 22 000 об/мин
Мощность: 15 кВт
Крепление инструмента: HSK-F 63
Макс. диаметр фрезы: 100 мм
Диаметр пильного диска: 400 мм
Макс. длина инструмента: 150 мм от расчетного конуса

Комплектация:
Автоматический сменщик инструмента (без держателей инструментов);
Двухконтурная система с двумя пневматическими откидными упорами;
Автоматическое распознавание и позиционирование зажимов;

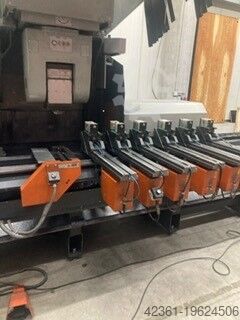

8 горизонтальных пневматических устройств зажима материала;
Калибр для настройки инструмента
Передняя световая завеса
Пильный диск D400 с креплением
Угловая фрезерная головка

Важно:
Обрабатывающий центр по умолчанию оборудован передними световыми завесами безопасности.
Боковое и заднее ограждение (при необходимости) предоставляется силами заказчика или по отдельному предложению на наши защитные ограждения.

Включено:
Угловая фрезерная головка для обработки снизу.
