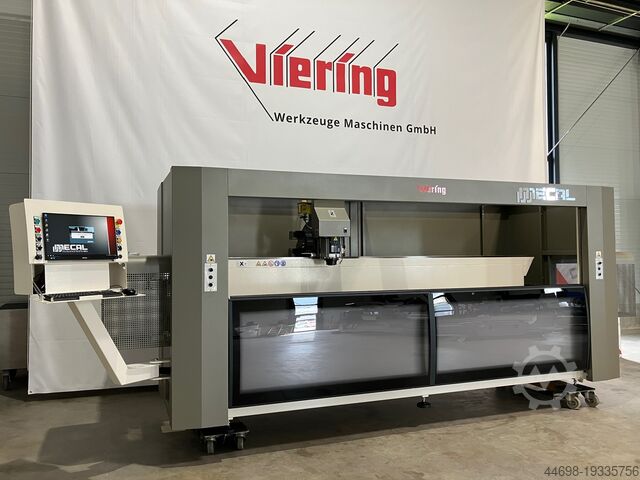

Профильный обрабатывающий центр Mecal MC 309 Nike TM DPM

Описание

Обрабатывающий центр с 4 осями с ЧПУ
Для обработки профилей из алюминия, ПВХ и стали
Рама станка из прочной сварной конструкции, со снятым напряжением, с закаленными направляющими

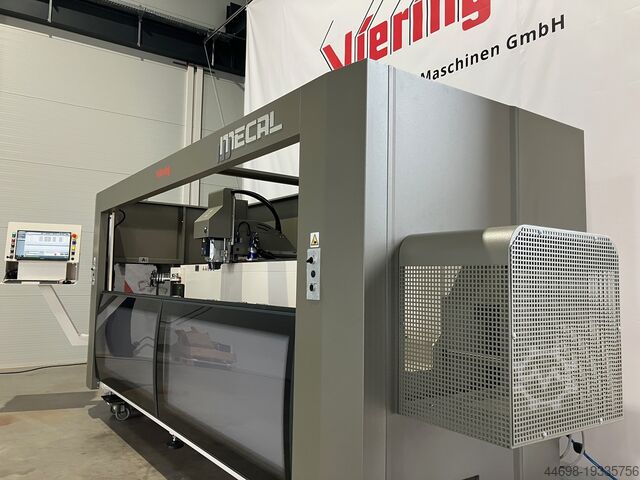

Защитная кабина по всей длине обработки
Пневматически открывающаяся защитная дверь
Фрезерный шпиндель:
3,8/4,6 кВт S1/S6
3,0/3,7 Нм S1/S6
Макс. 18 000 об/мин, воздушное охлаждение
С держателем инструмента ISO 30
С минимальным количеством циклического распыления для инструментов и контролем уровня заполнения

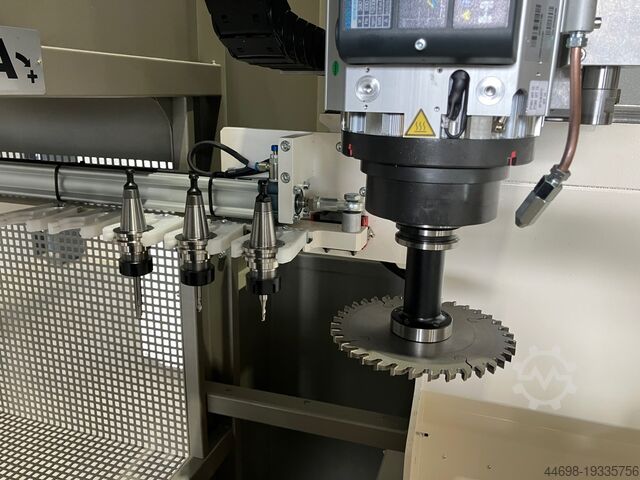

Магазин инструментов:
5 позиций, с левой стороны станины станка, для сверлильных, фрезерных и резьбонарезных инструментов, угловых головок и дисковых фрез до Ø 150 мм

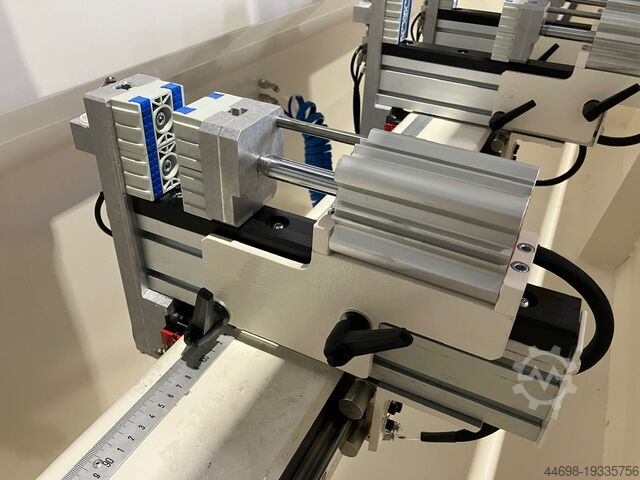

Зажим заготовки:
4 пневматических профильных зажима, диапазон зажима до 250 мм
Автоматическое позиционирование с помощью устройства на оси Z

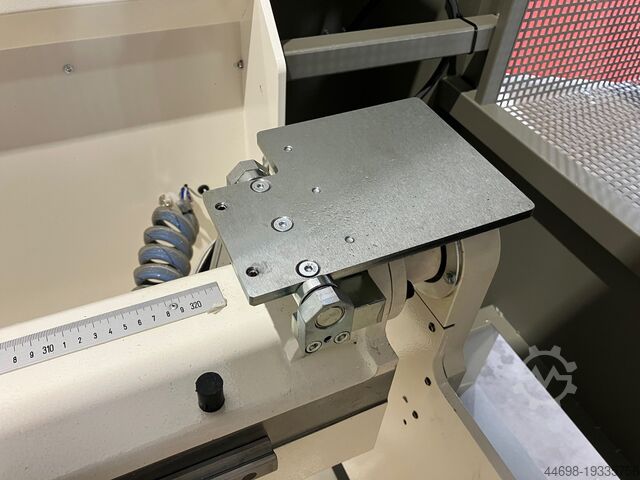

Позиционирование заготовки:

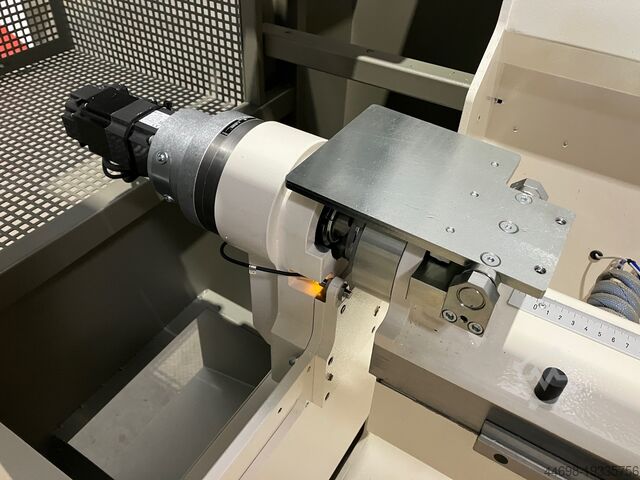

Один пневматический референтный упор слева и справа на оси A
Расстояние перемещения:
Ось X 3500 мм
Ось Y 370 мм
Ось Z 348 мм
Ось A ±90°
Скорости перемещения:
Ось X 70 м/мин.
Ось Y 30 м/мин.
Ось Z 30 м/мин.
Ось A 60°/сек
Максимальный рабочий диапазон:
Ось X 3270 мм
Ось Y 250 мм при 0°, 116 мм при ±90° по оси A
Ось Z: 170 мм при 0°, 200 мм при ±90° по оси A
Операционное программное обеспечение:
CAD/CAM в 3D-технологии (опционально, включено!)
Система программирования в соответствии со стандартами ISO
Функциональность:
Линейная и круговая интерполяция по двум осям (X-Y)
Трехсторонняя обработка путем поворота оси A на 90°-0°-90°
Обработка торца с помощью боковой фрезы
Режимы работы:
Один профильный брусок по всей длине обработки
Два профильных бруска с разделенной длиной обработки
Система смазки:
Автоматически управляемая центральная смазка для всех оси, шариковые винты и направляющие с контролем уровня

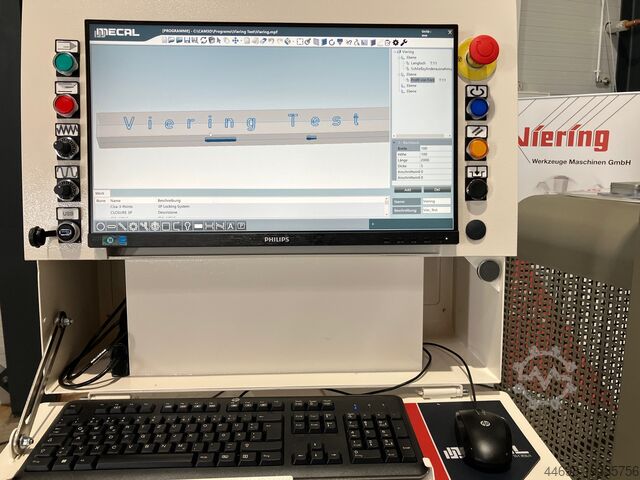

Эксплуатация:

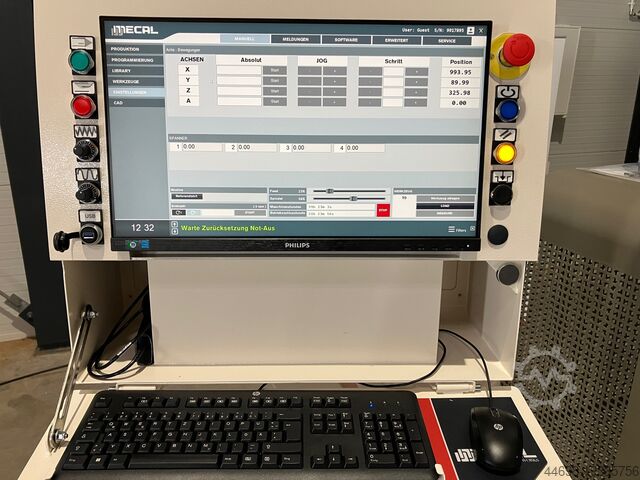

18,5-дюймовый сенсорный экран
Мышь + клавиатура
Данные подключения:
Электричество: 400 В/50 Гц (3 фазы + N + PE), 16 А
Boc Rjwrcwpo Nc Ifnodd
Кабель питания не входит в комплект
Пневматика: Давление 6-8 бар
Размеры и вес:
Длина: 5800 мм
Ширина: 1640 мм
Высота: 2000 мм
Вес: 2000 кг
Включая:

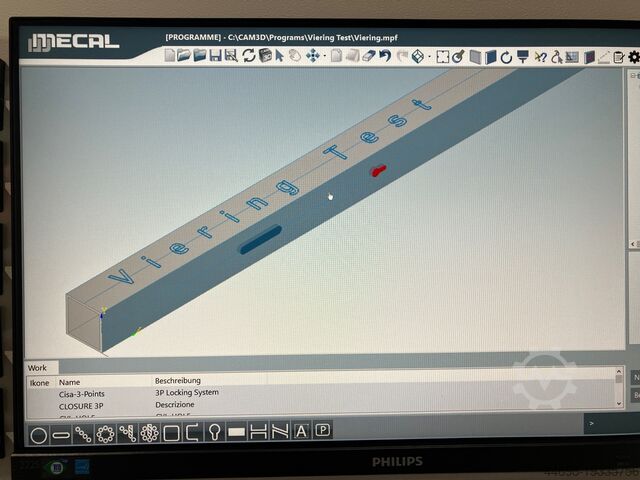

Программное обеспечение для графического программирования CM3D/CAD3D
Считыватель штрихкодов
Дополнительное сетевое подключение, включая удаленное обслуживание/диагностику на 1 год
