Центрошлифовальный станок TECHNICA ZSM 1000

Описание

Диаметр заготовки 8-125 мм
Глубина шлифования 130 мм
Длина зажима 50-1100 мм
Диаметр заготовки - макс. 0 мм
Диаметр заготовки - мин. 0 мм
Длина заготовки мм
Общая потребляемая мощность 1 кВт
Вес станка ок. 500 кг
Занимаемая площадь ок. м
T E C H N I C A (Швейцария)

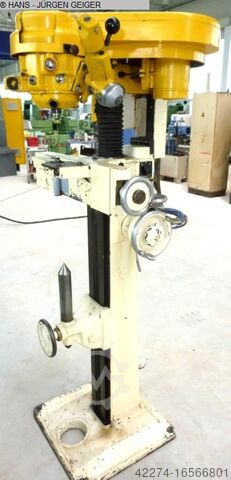

Вертикальный шлифовальный станок с центральным отверстием
Тип ZSM 1000
Год выпуска ок. 1975 Серийный номер J 1400
_____
Bdjc R Nc Ifet Hwuvsnjd
Расстояние между центрами 50 - 1 100 мм
Диаметр заготовки 8 - 125 мм
Поворотный центр задней бабки ./. направляющая 290 мм
Поворотный центр тисков ./. колонна шлифовальной головки 130 мм
Вес заготовки ок. 120 кг
макс. диаметр конуса центрирующего отверстия 2-50 мм
макс. угол конусности центрирующего отверстия 60 °
Диапазон зажима тисков прибл. 4-150 мм
Ход шлифовальной головки, вертикальный, грубая регулировка 130 мм
Точная регулировка установленной точки с помощью маховика 0,01-1 мм
Шлифовальный штифт - диаметр 27 - 60 мм
Скорость вращения шлифовального шпинделя в зависимости от шкива Ременной шкив 13 000 - 45 000 об/мин
Привод заготовки 0 об/мин
Общий привод ок. 1 кВт 380 В - 50 Гц
Вес ок. 500 кг
Принадлежности / специальное оборудование:
- В этом станке установленная точка вращается вокруг параллельной, смещенной оси
оси и тем самым создает планетарное движение вдоль полого конуса поверхности, подлежащей шлифовке
движение вдоль полого конуса шлифуемой поверхности в центре заготовки.
- Тиски для центрирования заготовок с ручной регулировкой высоты, твердосплавными вставками
и противовесом, а также с ручным зажимом и центрированием заготовки.
заготовка.
- Ручное устройство для правки, установленное сбоку от шлифовального шпинделя,
ход около 40 мм с дополнительным маятниковым движением для получения геометрически
геометрически точной конической формы
- Устройство предварительного центрирования заготовки может быть откинуто вниз
- Регулируемая вручную по высоте задняя бабка и отверстие в станине станка
для длинных заготовок,
Станок без привода заготовки в задней бабке.
Станок без устройства предварительного центрирования
Состояние: немного нуждается в капитальном ремонте - готов к демонстрации -
текущая новая цена не менее € 80.000.
Поставка : со склада - по результатам осмотра
Оплата : строго нетто - после получения счета до поставки
