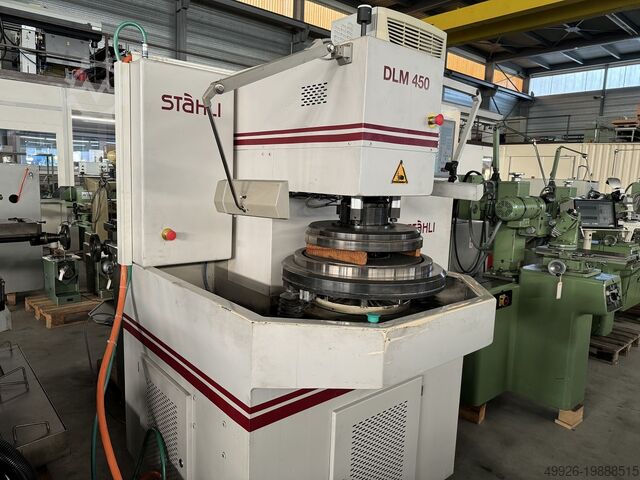

притирочная машина Steahli DLM-450

Описание

Страна производства: Швейцария
Напряжение: 400 В
Габаритные размеры: 1200 x 1650 x 2050 мм
Собственный вес станка: 1900 кг

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Станок:
Скорость вращения столов: 0–110 об/мин
Максимальная мощность привода столов: 2 кВт
Максимальная нагрузка на верхнюю плиту: 20 даН

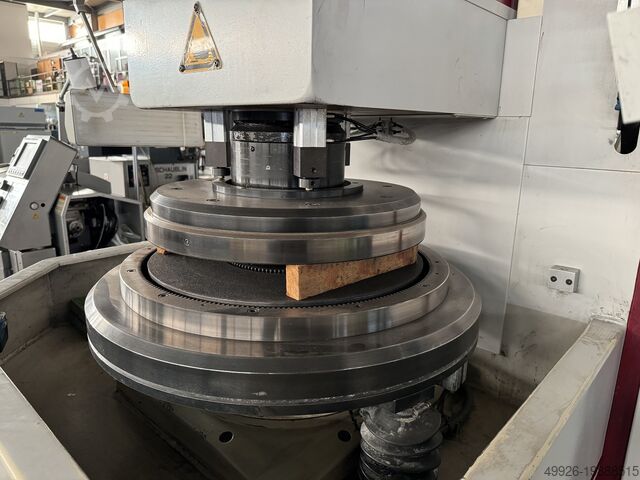

Диаметр столов: Ø 450 мм
Скорость вращения внутреннего привода: 0–115 об/мин
Максимальная мощность внутреннего привода: 0,5 кВт

Приводные двигатели столов (двигатель постоянного тока):
Тип: двигатель постоянного тока
Напряжение якоря Ua: 260 В
Напряжение возбуждения Ue: 340 В
Скорость вращения: 3110 об/мин
Мощность: 2 кВт
Внешняя вентиляция: 220 В, 50/60 Гц

Двигатель внутреннего привода:
Тип: регулируемый, бесступенчатый привод
Dwjc Ed Dsw T Tpdodcsb
Напряжение якоря Ua: 260 В
Напряжение возбуждения Ue: 340 В
Скорость вращения: 3110 об/мин
Мощность: 0,5 кВт
Отдельная вентиляция: 220 В, 50/60 Гц

Двигатель вертикального перемещения:
Тип: шаговый двигатель
Шагов в секунду: 50
Крутящий момент: 1100 Нм

Регулировка зубчатого венца:
Тип: тормозной асинхронный двигатель
2 положения
Напряжение: 380 В / 50 Гц
Скорость вращения: 700-1400 об/мин
Мощность: 0,25/0,37 кВт
Тормоз постоянного тока: 24 В
Тормозной момент: 16 Нм

Преобразователи мощности:
Входное напряжение: 380 В / 50 Гц
Индуцированное напряжение: 270 В
Напряжение возбуждения: 340 В

Передаточное отношение червячного редуктора (внутренний привод)
Отношение: i = 1 : 30

Передаточное отношение червячного редуктора (нижний механизм)
Отношение: i = 1 : 15,5

Передаточное отношение червячного редуктора (верхний механизм)
Отношение: i = 1 : 15,5

Рабочее давление:
Пневматическая система: 6–7 бар

Насос притирочной жидкости:
Сетевое напряжение: 380 В, 50 Гц
Скорость вращения: 2600 об/мин
Производительность: 57 л/мин
Класс защиты: IP 44

Контрольно-измерительное устройство:
Диапазон измерений: 6 (±3 до ±11000 мм)
См. подробности в руководстве Millitron

Индукционный датчик:
Диапазон измерений: ±2 мм

Устройство установки заданного значения:
Дисплей: 4-разрядный

За исключением ошибок или упущений, технические характеристики указаны без обязательств
