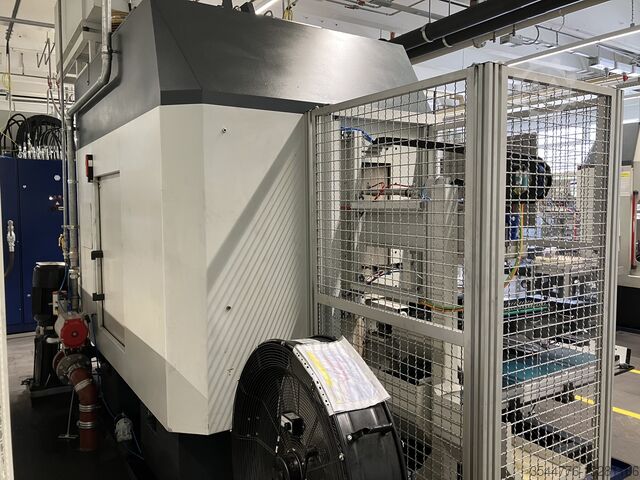

Инструментальный шлифовальный станок Adelbert Haas multigrind HT

Описание

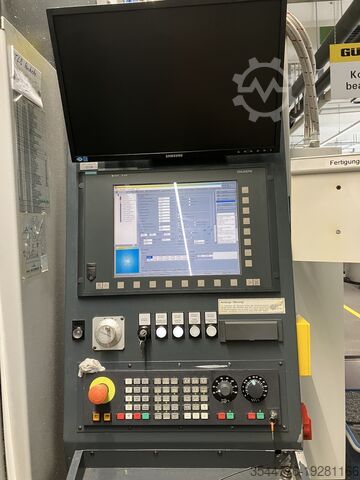

Управление: Siemens Sinumerik
Программное обеспечение: Haas Software 7.3
Количество осей: 6 (X, X3, Y, Z, C, A)
Шлифовальный шпиндель:
- Бесступенчатое регулирование до 8.000 об/мин
- Короткий конус Haas
- Максимальный диаметр шлифовального круга: Ø200 мм
Шпиндель заготовки:
- До 1.000 об/мин
- Высота центров 175 мм
- Цанговый зажим 3409
- Шпиндельный конус SK50
- Сквозное отверстие Ø28,5 мм
- Максимальный вес заготовки до 2,5 кг
- Точность деления +/- 3,5 угловых секунды
- Шаг ввода 0,001°
Опора заготовки:
Линейная ось X3 с держателем втулки
Приводы подачи:
- Линейные оси с шарико-винтовыми передачами
- Прямое измерение перемещения с разрешением 0,0001 мм
Размеры заготовки (сверла):
- Диаметр 0,8–15,0 мм
- Общая длина 20–380 мм
- Длина шлифования 10–360 мм
- Максимальный вес заготовки 2,5 кг
Цепной магазин:
- 42 позиции
- Ø 0,8–15,0 мм
- Длина 80–250 мм
- Максимальный вес заготовки 1,5 кг
Штабельный магазин:
- Подходит для штабельного магазина для сменных пластин
Измерительная система с ПЗС-матрицей (CCD-камера):
- Индексация и позиционирование инструмента по каналу охлаждения (начиная с Ø 0,8 мм)
- Измерение угла раскрытия
- Индексация многошпоночных сверл и разверток
Измерительный щуп Renishaw:
- Касание по длине заготовки/острию инструмента
- Сканирование шага канавки
- Позиционирование по отверстию канала охлаждения на острие инструмента

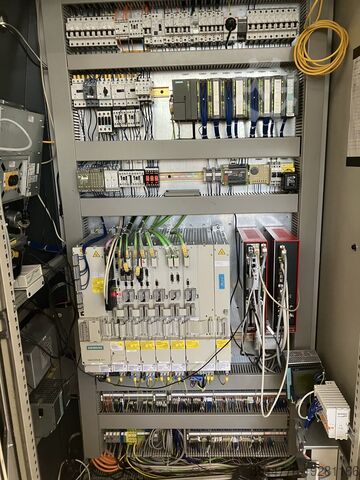

Электроподключение:
- Предохранитель 63А
- Сетевое напряжение 400 В
- Частота 50 Гц
- Управляющее напряжение 24 В
- Номинальная мощность 21 кВт
Bdjc R Ncewpqkrs Ifnjd
Вес: 8 т
В комплекте:

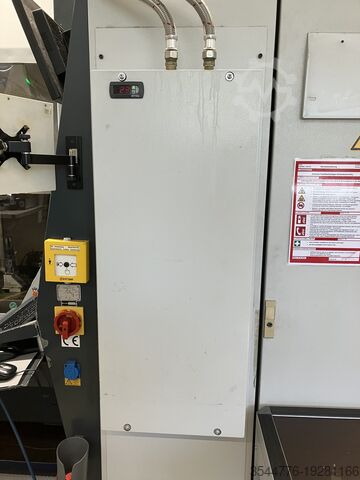

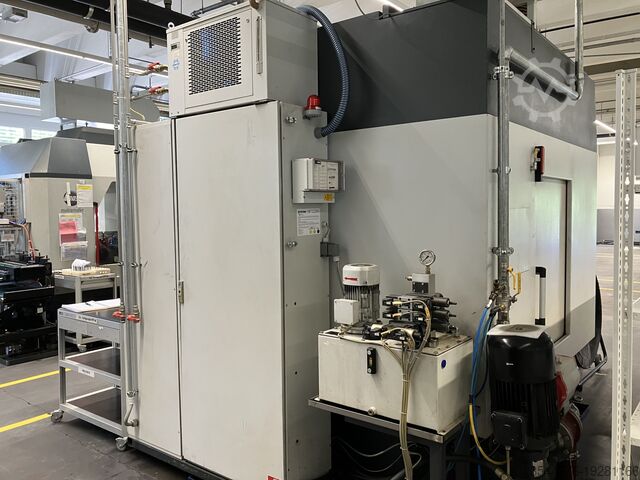

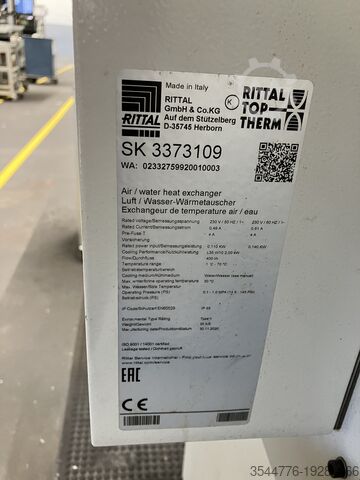

- Охлаждение электрощита: водяной теплообменник вода–вода

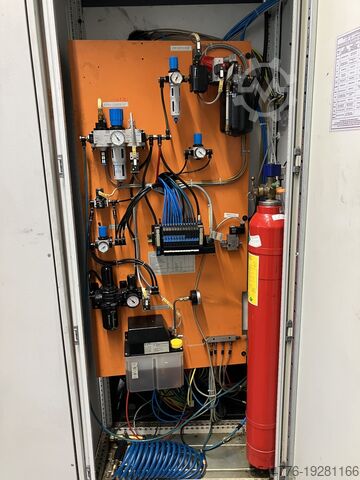

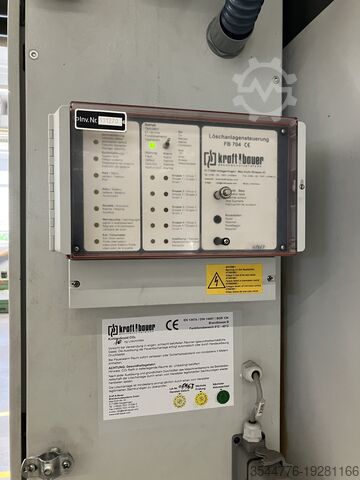

- Противопожарная установка: система пожаротушения Kraft und Bauer

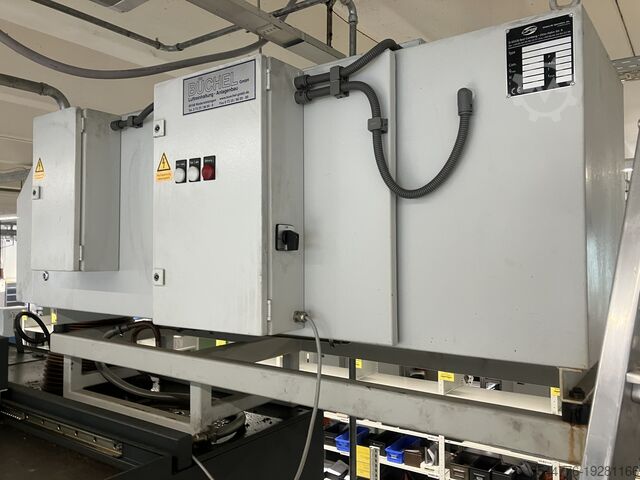

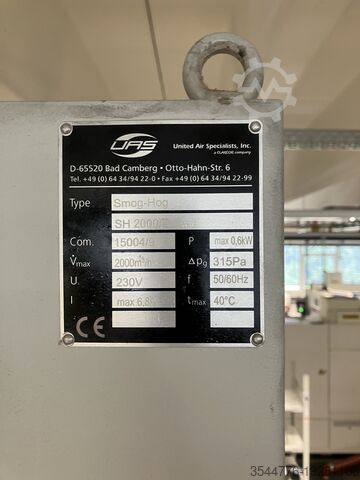

- Система вытяжки: Büchel Smog-Hog SH 2000/T
- Устройство для правки (стационарный правщик)
- Прижим
-----
Принцип работы при обработке сверл:
- Ручная загрузка цепного магазина вне зоны станка

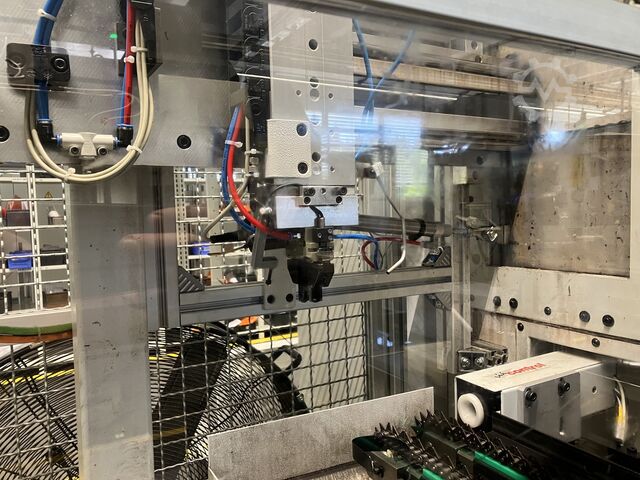

- Подача заготовок с помощью автоматизированной системы подачи
- Зажим заготовок с помощью автоматического цангового патрона
- Позиционирование заготовок в рабочей зоне
- Обработка заготовок
- Автоматический возврат заготовок на приводную конвейерную ленту
Принцип работы с твердосплавными сменными пластинами:
- Ручная загрузка штабельного магазина в рабочей зоне
- Подача заготовок с помощью автоматизированной системы
- Автоматическое зажимание с помощью специального зажимного устройства
- Позиционирование заготовок в рабочей зоне
- Обработка заготовок
- Автоматический возврат обработанных заготовок в систему укладки
Шлифование сверл:
- Шлифование профиля канавки
- Шлифование захода
- Шлифование профильной части
- Шлифование задней фаски
- Шлифование окружной фаски
- Круглое шлифование
Шлифование сменных пластин:
- Шлифование опорной поверхности и штифта
-----
В продаже имеются ещё две аналогичные машины!
