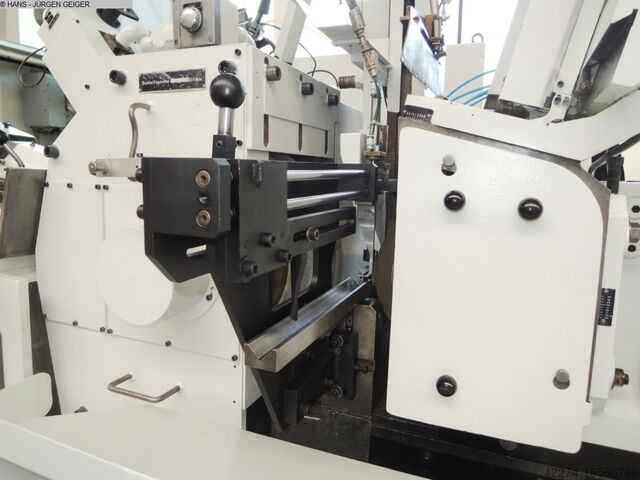

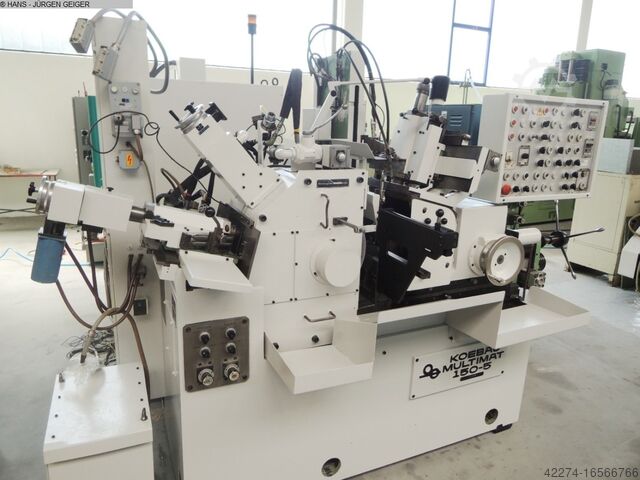

Бесцентрово-цилиндрический шлифовальный станок KOENIG & BAUER MULTIMAT 150-5

Описание

Диаметр шлифовального диска макс. 100 мм
Ширина управляющего диска 200 мм
Ширина шлифовального диска макс. 200 мм
Диаметр шлифовального диска 100 мм
Длина шлифования 250 мм
Глубина погружения мм
Рабочий диапазон мм
Скорость м/мин
Длина бруска мм
Общая потребляемая мощность 25 кВт
Вес станка ок. 4 500 т
Занимаемая площадь ок. м
K O E N I G & B A U E R
Бесцентровый круглошлифовальный станок для врезного шлифования
Тип M 150 - 5 Год выпуска ок. 1978 № 73.918
_____
Диапазон шлифования - нормальный/максимальный диаметр 2 - 50/100 мм
макс. длина заготовки для проходного шлифования ок. 250 мм
макс. длина заготовки для врезного шлифования ок. 200 мм
Размеры шлифовального круга: диаметр x ширина макс. 600 x 200 мм
Размер управляющего диска: диаметр x ширина макс. 300 x 200 мм
Скорость вращения шлифовального круга макс. 1 450 об/мин или 35 м/с
Скорость вращения регулирующего диска плавно регулируется 10 - 140 / 230 об/мин
Наклон регулирующего диска +3 / -5 градусов
Ход двух гидравлических направляющих для правки ок. 200 мм
Привод шлифовального диска ок. 18 кВт
Общий привод ок. 25 кВт - 400 В - 50 Гц
Вес ок. 4 500 кг
Принадлежности / специальное оборудование
- Станок представляет собой бесцентрово-шлифовальный станок, специально оборудованный для
врезного шлифования цилиндрических заготовок с ручным управлением

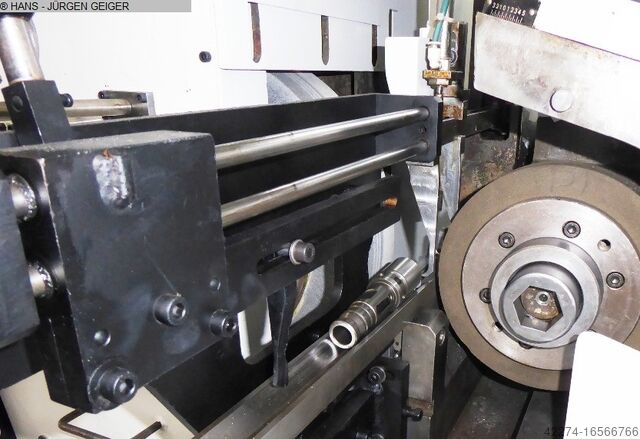

с ручным устройством ввода для необработанных деталей и пневматическим управлением
подъемным устройством для готовых деталей. Заготовка снимается вручную
выполняется вручную,
- опорная стойка с рельсом устанавливается в соответствии с заготовкой
Ø заготовки
- Ползун регулирующего диска управляется гидравлическим устройством для обработки канавок
устройство с автоматической последовательностью через кулачковое управление,
дополнительная тонкая подача через шаговый двигатель
- Шлифовальный суппорт неподвижен и содержит только гидравлическое устройство для правки шлифовального круга.
Устройство для правки шлифовального круга.
- Нижняя направляющая шлифовального круга может поворачиваться на угол до 3° и несет заготовку
и несет опорный блок заготовки, так что погрешности цилиндричности могут быть легко
легко исправляются. Верхняя опора регулирующего диска также может быть
также может быть наклонена на плюс/минус 5°,
Гидравлическое устройство правки, установленное над регулирующим диском,
Гидравлическое устройство правки, которое может быть наклонено для правки
плоских уступов, за шлифовальным диском с копировальной линейкой
и шаговым двигателем подачи алмаза для правки, также для компенсации
и с форсункой высокого давления для промывки шлифовального круга и охлаждения алмаза.
Промывка и охлаждение алмазов.
Boc R Nc Ifst Hwtrensdd
- Привод регулирующего диска может быть плавно отрегулирован, скорость правки
315 об/мин, индикация скорости.
- На панели управления расположены все функции, такие как количество операций правки
количество операций правки, количество заготовок, регулируемое время гашения искры, ручной/автоматический режим и т.д.
автоматический режим и т.д.
- Различные фланцы шлифовальных кругов, крановый механизм для смены кругов, отсекатель.

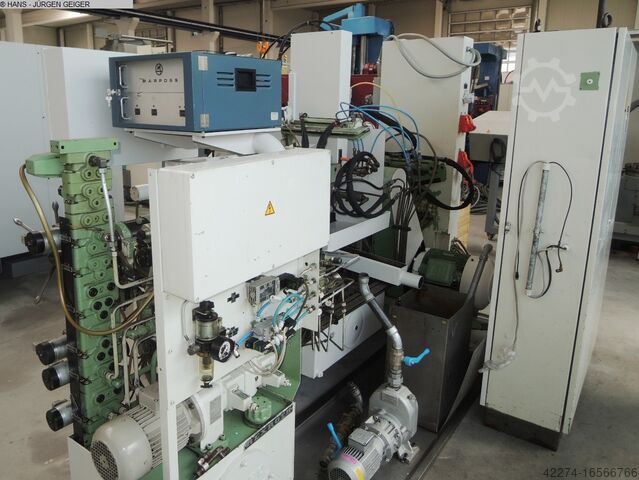

Гидравлика и шкаф управления и т.д.
- Система охлаждения в настоящее время не предусмотрена.
Состояние : хорошее - готов к демонстрации под нагрузкой, устойчивая конструкция
Идеально подходит для шлифования громоздких заготовок.
