круглошлифовальный станок POMINI Model HD-425-2-7L

Описание

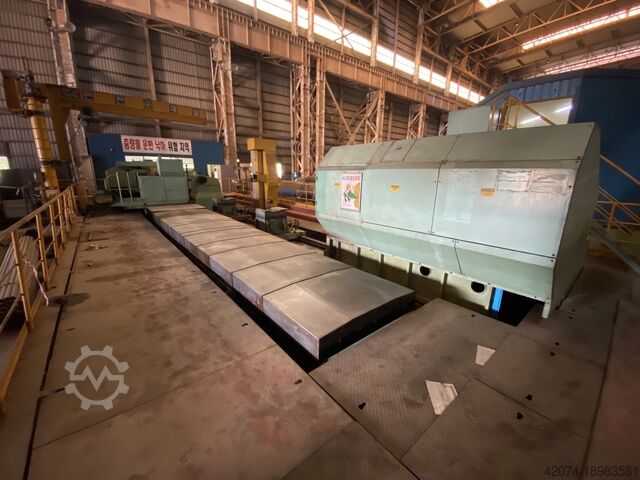

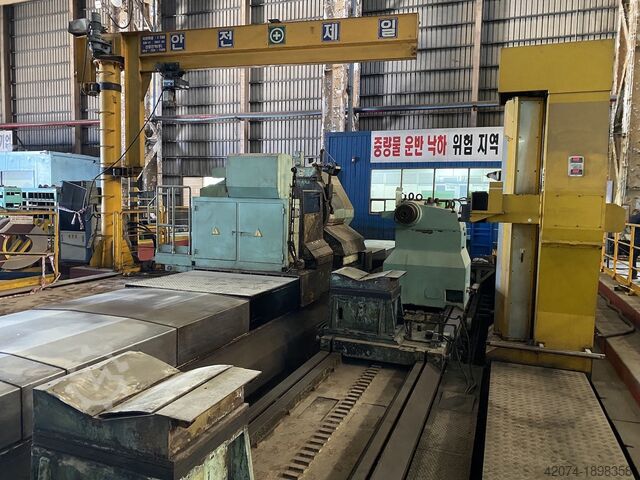

Вальцешлифовальный станок с ЧПУ POMINI
Модель HD-425-2-7L

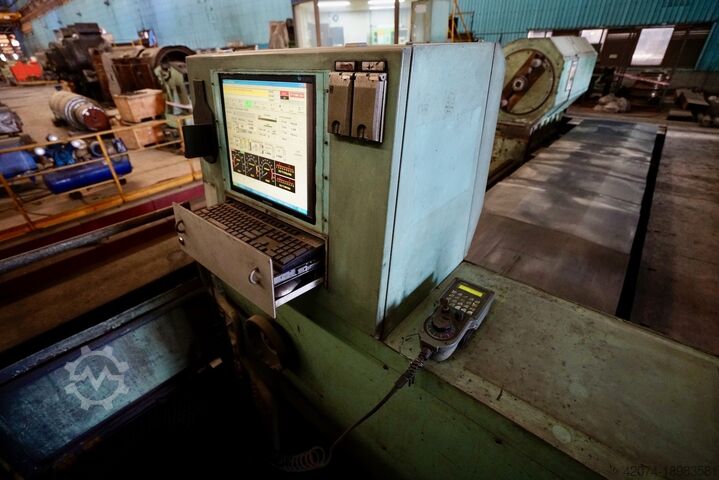

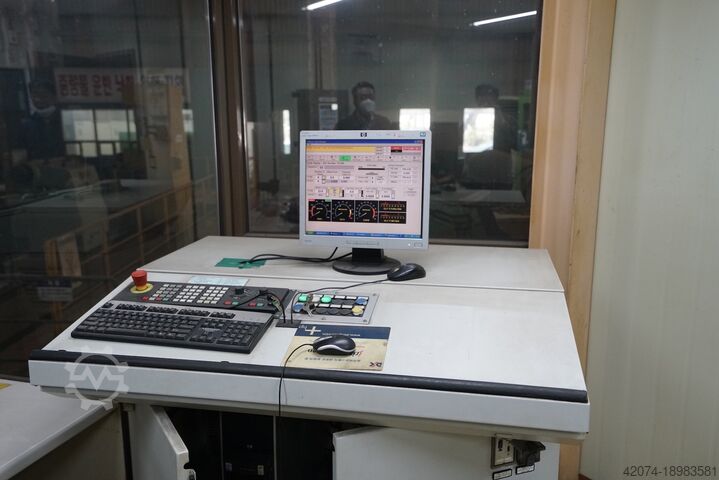

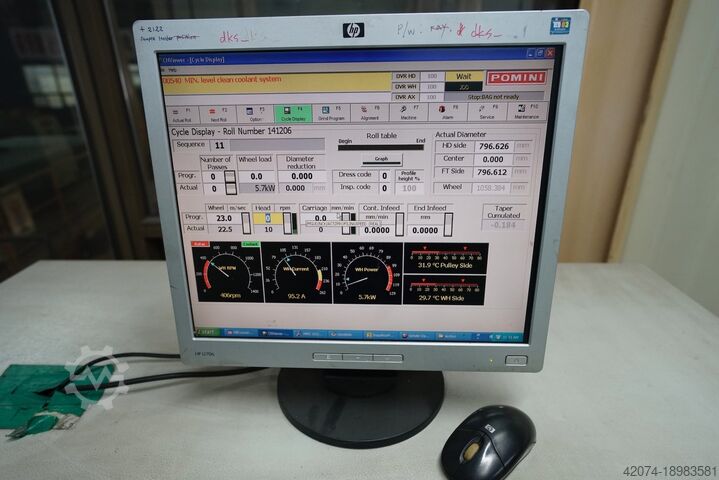

Siemens 840D, 12 осей.
Построен в 2006 году.
Две системы плоской шлифовки и пути обработки заготовки разделены.
Точность машины.
Прямолинейность 0,001-0,002 мм/м.
Округлость 0,001-0,002 мм.
Эксцентриситет 0,002 мм.
Профиль для высоты коронки до 0,1 мм ±0,002 мм/м.
Обработка поверхности без следов вибрации и следов подачи после финишной стадии шлифования.
На отдельной кровати:
Диаметр автоматического суппорта 870 - 2250 мм.
Датчик вихретокового детектора трещин и вмятин.
Ультразвуковой глубинный зонд до 180 мм.
Очиститель колесных дисков высокого давления.
Динамическая балансировка колес электромагнитная, автоматическая или ручная.
Устройство для правки круга с алмазным приводом.
2 гидростатических стабилизатора.
2 Гидродинамические устойчивости.
4 Мягкая посадка для рулонов.
Устройство для быстрой замены колес с двигателем.
Стреловой кран.
Измерение вибрации, запись на:
Основание головки грифа
Подголовники
Подошва
Головка колеса
Головка колеса задняя
Боковая сторона каретки.
Работоспособность.
Длина шлифования 11000 мм
Максимальный диаметр шлифовального круга 1066 мм 2200 мм
Минимальный диаметр шлифовального круга 1,066 мм 800 мм
Межосевое расстояние 11 700 мм
Макс. вес рулона 80 тонн
Максимальный вес рулона с опорами 180 тонн
Минимальное расстояние между центром колеса и осью ролика 845 мм
Максимальное расстояние между центром колеса и осью ролика 1635 мм
Ось каретки Z, гидростатическая
Подача, бесступенчатая регулировка 0-6000 мм/мин
Толщина масляной пленки 0,020 мм
Расстояние между проезжими частями 1500 мм
Ширина пути 160 мм
Общая длина вагона по путям 3385 мм
Колесная головка на оси каретки X, ось колесного зонда A,
Инспектор Ось А1,
Шарико-винтовая передача поперечного хода шлифовальной головки, ось X 940 мм
Разрешение по оси X 0,0001 мм
Длина шпинделя колеса 1,695 мм
Подшипник шпинделя, гидростатический, диаметр 254 мм
Разрешение микрометрического маховика подачи, ось X 0,00001 мм/деление
Непрерывная подача круга, ось U по радиусу 0 - 0,35 мм/мин
Быстроходное колесо, ось X 0-830 мм/мин
Мотор-колесо, переменный ток 130 кВт
Скорость вращения колеса 400-1100-1600 об/мин
Скорость резания круга плавно регулируется
Скорость поверхности диаметр колеса 1066 мм 45 м/сек
Скорость поверхности колеса диаметром 670 мм 45 м/сек
Диаметр отверстия под колесо 508 мм
Толщина колеса 76 - 152 мм
Диаметр колеса 670 - 1066 мм
Коронация, Ось U.
Макс. диаметр коронки 10 мм
Максимальная вогнутость по диаметру 10 мм
Головная бабка
Скорость вращения заготовки 5 - 50 об/мин
Двигатель шпиндельной бабки 200 кВт
Максимальный передаваемый крутящий момент 76,5 кНм
Система управления лицевой панелью V-образные ремни
Макс. диаметр центра, метрический тип 160 мм
Ход пиноли 150 мм
Длина передней бабки 3110 мм
Хвостовая часть
Диаметр пиноли 260 мм
Ход пиноли 750 мм
Максимальный диаметр центра, метрический тип 160 мм
Конусность метрическая 5% по диаметру
Длина задней бабки 1300 мм
Bdecewdmy Sj R Nc Ifnsd
Ход задней бабки 8000 мм
Суппорт, ось рычага C, ось каретки V, ось вращения B.
Максимальный измеряемый диаметр 2250 мм
Мой измеряемый диаметр 870 мм
Габариты машины.
Вес машины 130 тонн
Длина 19,5 м.
Ширина 5,5 м.
Высота 3,2 м.
Глубина фундамента 3,8 м.
