Цилиндрический шлифовальный станок - Внешний вид

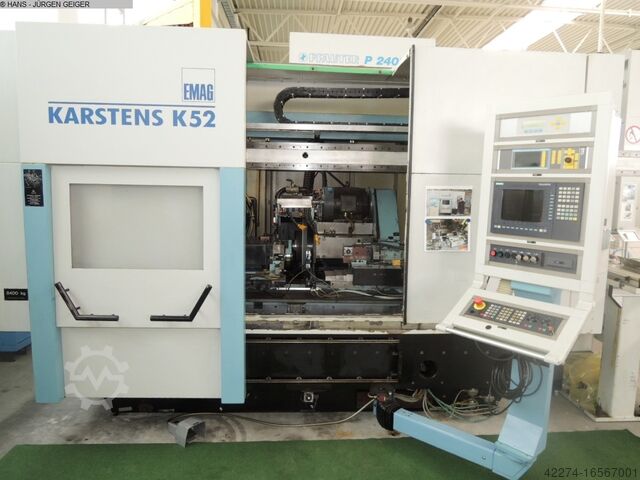

Цилиндрический шлифовальный станок - Внешний вид KARSTENS K 52-650
Год выпуска
1999
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Диаметр шлифования 360 мм
Длина шлифования 650 мм
Высота центра 180 мм
Блок управления SIEMENS 840 D
Общая потребляемая мощность 15 кВт
Вес машины ок. 9500 кг
Занимаемая площадь ок. м
К А Р С Т Е Н С
Внешний круглошлифовальный станок с ЧПУ
Тип K 52 - 650 ( 98 019 06 52051) Год выпуска 1999
_____
Высота центра 180 мм
Ширина центра / длина зажима макс. 750 мм
Длина шлифования макс. 650 мм
Длина шлифования для врезного шлифования 150 или 210 мм
Внешний шлифовальный Ø прибл. мин./макс. 5-360 мм
Максимальная ширина шлифования для врезного шлифования 150 мм
Максимальный вес заготовки на ходу/между центрами 70/250 кг
Размеры шлифовального диска: (Ø x ширина x отверстие) 600 x 150 x 203 мм
Скорость резания степ. Регулируемая макс. 35/50 м/сек.
Ход шлифовального суппорта (ось X) 360 мм
Подачи шлифовальной каретки 0,01 - 6 000 мм/мин
Скорость вращения бабки (MK 4) (ось C) stfl. 1 -1 000 об/мин
Скорость вращения стола (ось Z) 0,01 - 10 000 мм/мин
Разрешение измерительных систем 0,0002/0,0005 мм
Приводы шпинделей 11/15 кВт * Общий привод ок. 30 кВт -400 В -50 Гц
Вес ок. 9 500 кг
Bocjt Hw A Hs R Nc Ifnjdd
Принадлежности / специальное оборудование:
Гранитная станина со всеми техническими и термическими преимуществами,

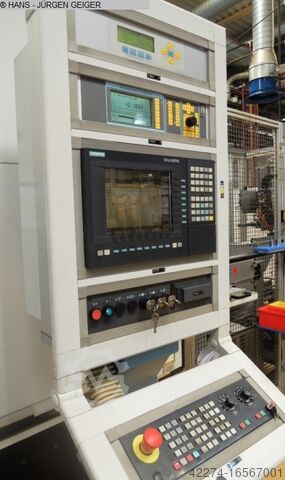

Система управления ЧПУ SIEMENS CNC тип 840 D с программным обеспечением и подпрограммами,
ручной блок управления
Измерительный блок управления MOVOMATIC тип ES 400 с гидравлически выдвигаемой измерительной скобой
Шлифовальная линейка установлена на 0° - идеально подходит для прямого врезного шлифования
Шлифовальный диск расположен слева, шлифовальный диск очень широкий - до 210
мм
Бабка с фиксированным центром или фланцевым приводом,
Хвостовая бабка на нижнем суппорте с ходом около 50 мм с гидравлическим приводом и с
коррекция цилиндра
Приводное устройство для профилирования алмазных дисков для профилирования шлифовального круга с ЧПУ
шлифовальный круг,
Балансировочное устройство для шлифовальных кругов на станке.
В настоящее время станок оснащен порталом загрузки заготовок HEILIG
который загружает
цилиндрические заготовки длиной ок. 30 x 100 мм автоматически загружаются в рабочую зону.
автоматически в рабочую зону.
Сырая деталь и готовая деталь обрабатываются одновременно с помощью двойного захвата.
Гидравлический блок, цепная таль DEMAG, установленная для облегчения
смены шлифовального круга
Полный корпус станка с запираемыми вручную и электроприводом дверями.
контролируемыми дверями
-Без системы охлаждения, но с промежуточным баком для централизованной подачи
состояние: хорошее - готов к демонстрации в ближайшее время - идеальный станок
для врезного шлифования
Поставка : со склада - как видно
Оплата : строго нетто - после получения счета-фактуры
У нас есть широкий ассортимент шлифовальных станков всех видов, пожалуйста, обращайтесь к нам.
Пожалуйста, свяжитесь с нами.
