Цилиндрический шлифовальный станок - Universal KELLENBERGER UR175-600 BEMA STEP

Описание

Диаметр шлифования 350 мм
Длина шлифования 600 мм
Высота центра 175 мм
Bjc R Nc Ifeuxft Ejnsdd
Диаметр шлифовального круга 400 мм
Ширина шлифовального круга 50 мм
Диаметр 127 мм
Конус шпинделя заготовки МК5
Скорость вращения шпинделя заготовки 20-400 об/мин
Рабочая головка поворачивается на 360°
Шлифовальная бабка поворачивается на 180 + - °
Скорость вращения шлифовального шпинделя 1500, 1700, 2200 об/мин
Ход подачи за ходом 0-9,99 мм/Ø
Непрерывная подача 0-9,99 мм/Ø
Поворот стола на ±10 °
Продольное перемещение стола 1100 мм
Скорость стола 0,02-6 м/мин
Вес заготовки между центрами 130 кг
Вес заготовки макс.-вылет 130 включая зажим кг
Поперечный ход макс. 270 мм
Внутреннее крепление шпинделя 80 мм
Держатель пиноли задней бабки MK 3
Ход шпинделя 30 мм
Общая потребляемая мощность 6,5 кВт
Вес машины прибл. 3,05 т
Требуемое пространство примерно. 4 х 2 м
Восстановлено в соответствии с рекомендациями Kellenberger, включая
новый, современный и перспективный контроль.
Фотография уже доставленного станка с межосевым расстоянием 1000 мм.

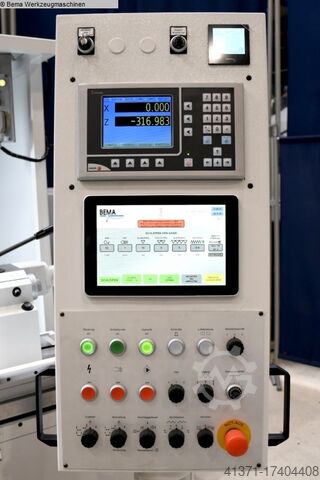

-Управление с помощью сенсорной панели чрезвычайно простое.
-Символы на панели управления практически идентичны
оригинальный контроль, что исключает необходимость обучения.
-Диагностическая функция с отображением сообщений ПЛК и цифрового ввода/вывода
-Функция разделки может быть расширена или изменена по желанию заказчика.
-По запросу возможна ориентированная остановка шпинделя заготовки.
-Новый максимальный размер подачи 40 мм, может быть увеличен по запросу.
-Цифровой дисплей по 2 осям. Разрешение по оси x 0,5мкм
Параметры:
- Энкодер с цифровым дисплеем в передней бабке заготовки
- Энкодер с цифровым дисплеем в шлифовальной бабке (без регулировки высоты)
с возможностью использования шпинделя)
-Новое стабильное внутреннее шлифовальное устройство диаметром 80 мм или 100 мм
-Увеличение высоты центра до макс. 225мм
-Регулировка скорости шлифовального шпинделя
Включая:
-Рабочий инструмент
-Зажимная трубка для патрона
Дополнительные аксессуары по запросу.
Машина имеет электронную систему подачи по оси X.
с шаговым двигателем.
Гидравлическое продольное и ускоренное перемещение стола.
Универсальное применение в производстве наружных круглых и
Внутреннее шлифование или для наружного, поверхностного и внутреннего шлифования одновременно
Зажим отдельных деталей.
Возможные варианты:
-Полуавтоматические циклы правки для наружного и внутреннего шлифования
-автоматическая компенсация заправки.
-Контроль измерений
В настоящее время станок не соответствует
основные требования безопасности и защиты, как в BetrSichV 2015
называется.
Увеличение требуемого минимального целевого показателя защиты возможно за счет
Оценка риска по BetrSichV.
