Цилиндрический шлифовальный станок - Universal KELLENBERGER KEL-VARIA UR175-1000 BEMA 12-3

Описание

Диаметр шлифования 350 мм
Длина шлифования 1000 мм
Высота центра 175 мм
Требуемая площадь прибл. 3,6/3,5 м

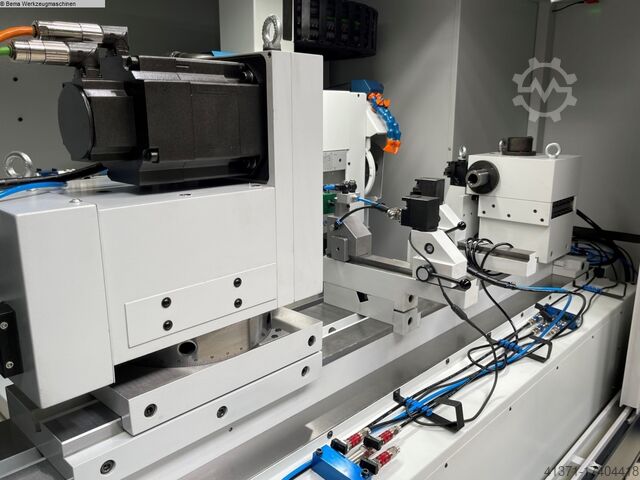

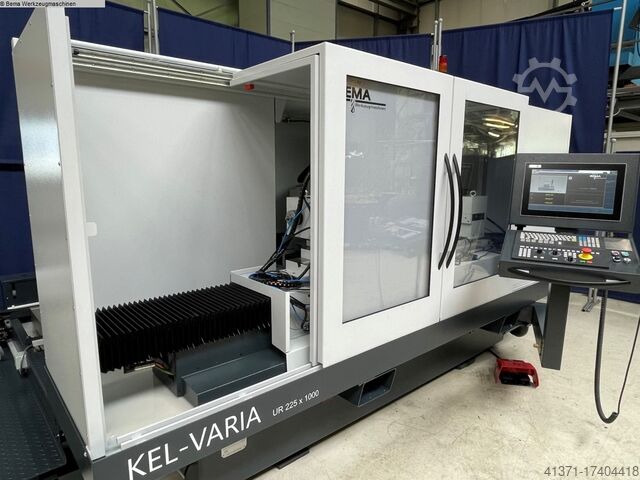

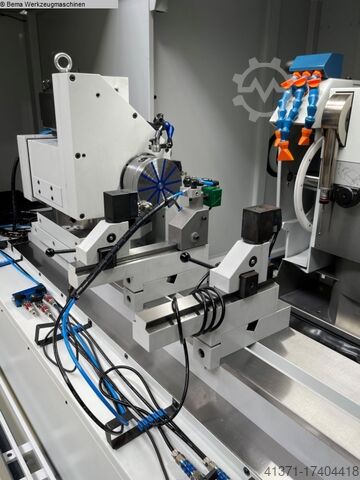

Фотографии идентичной машины с высотой центра 225 мм
База:
Келленбергер Кел-Вария UR175-1000 Kelco 120
Шлифовальная головка UR с T1-T2-T3
Основное оборудование:
- Диаметр шлифовального круга T1 500 мм
- Диаметр шлифовального круга T2 400 мм
-Ось B плавно регулируемая, высокое разрешение
- Измерительное устройство Marposs для измерения инструмента
-Активное продольное позиционирование
-GAP на T1 и T2 от ELASO бесконтактный, интегрированный в интерфейс управления

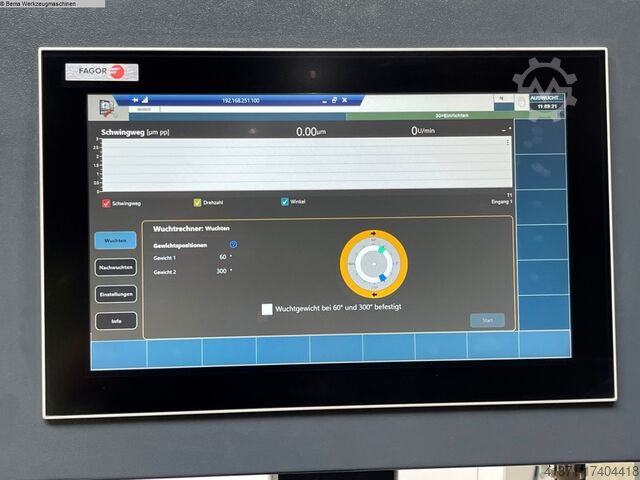

-Полуавтоматическая балансировка от ELASO, интегрированная в интерфейс управления
-Задняя бабка с ручным отводом
- Бабка заготовки MK5 с коротким конусным креплением DIN 55026
-Внутреннее шлифовальное устройство с ременным приводом
Опции за дополнительную плату:
- новая высокоточная бабка заготовки с моментным приводом
- Внутришлифовальное устройство для высокочастотных шпинделей диаметром 120 мм
-ВЧ-шпиндель для внутреннего шлифования Fischer MFM-1224/42/31
Д-21
-Шпиндель HF с держателем HSK 24000 об/мин с
встроенный датчик GAP. (Срок поставки)
-Ось C с ЧПУ-управлением
-Некруглое шлифование
-гидростатический резьбовой шпиндель в x
-новый гидростатический блок только с 1 насосом и аккумулятором давления
таким образом, повышается энергоэффективность.
-Контроль содержания воды в гидростатической системе
-Всасывание
Дополнительные опции доступны по запросу.
Механический капитальный ремонт:
-полный капитальный ремонт машины в соответствии с протоколом измерений Келленбергера
-Новая удобная в обслуживании кабина
Bdoc R Ncsuxfucj Ifned
-Перекраска
Электроремонт:
-Новый современный круглошлифовальный станок с ЧПУ с управлением
Круглая шлифовальная поверхность BEMA
-Новый шкаф управления
-Новая технология привода
-Замена всех электрических кабелей, реле давления Berus и т.д.
-Новые абсолютные стеклянные шкалы по осям x и z
-Новый абсолютный энкодер (ось B)
Рулевое управление:
Программное обеспечение для шлифования состоит из базовой лицензии и различных опций, которые
в зависимости от комплектации машины.
Основа программного обеспечения
- Внешнее и внутреннее маятниковое шлифование
- Внешнее и внутреннее врезное шлифование
- Внешняя и внутренняя торцевая шлифовка
- Внешнее и внутреннее торцевое шлифование
- Внешняя и внутренняя конусная маятниковая шлифовка
- Шлифование внешнего и внутреннего радиуса, правка радиуса на круге
- Полуавтоматическая маятниковая шлифовка
- Нули заготовки
- Нули шлифовального круга

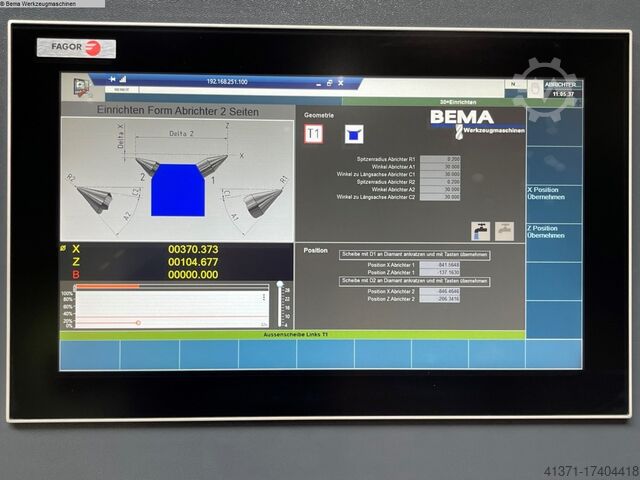

- Измерение алмазов для правки
- 2 фигурных ромба
- 1 ромбовидная форма или валик для нарезки (требуется валик для нарезки)
- Формовочный ролик (требуется правящий ролик)
- 3 плоских комода
- Исправления
- Измерение Z-позиции (требуется зонд)
- Зондирование зазоров (требуется шлифовальное устройство)
ОПЦИИ за дополнительную плату:
Программное обеспечение Профильное врезное шлифование:
- Внешнее и внутреннее профильное врезное шлифование профильным кругом
Программное обеспечение для профильного шлифования:
- Внешнее и внутреннее профильное шлифование прямым диском

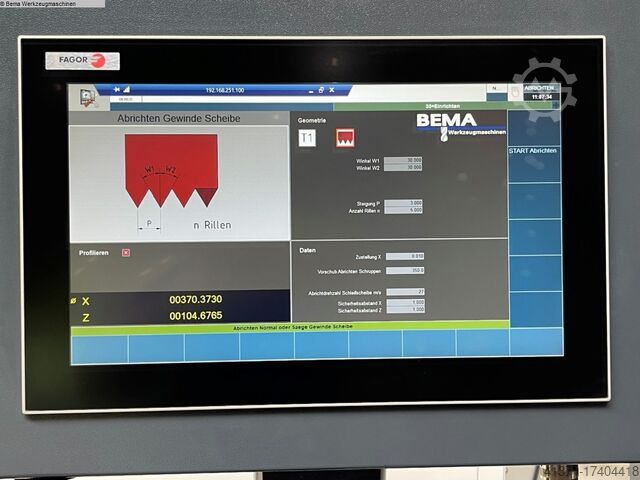

Программное обеспечение для шлифования резьбы:
- Одно- и многозаходное шлифование наружной и внутренней резьбы с резьбой на
диск
обученный. Правка одно- и многоручьевых колес. Угол наклона свободный
по выбору.
Программное обеспечение для шлифования трапецеидальной резьбы:
- Возможна дополнительная заправка трапецеидальной резьбы
Наружное и внутреннее некруглое врезное шлифование:
- Внешнее и внутреннее н
