Цилиндрический шлифовальный станок - Universal KELLENBERGER 1000U BEMA Advance R

Описание

Диаметр шлифования 250, 350, 450 мм
Длина шлифования 1000 мм
Высота центра 125,175,225 мм
Диаметр шлифовального круга 400 мм
Ширина шлифовального круга 50 мм
Диаметр 127 мм
Конус шпинделя заготовки МК5
Скорость вращения шпинделя заготовки 20-400 об/мин
Рабочая головка поворачивается на 360°
Шлифовальная бабка поворачивается на 180 + - °
Скорость вращения шлифовального шпинделя 1500, 1700, 2200 об/мин
Ход подачи за ходом 0,001-0,030 мм/Ø
Непрерывная подача 0-0,95 мм/Ø
Поворот стола на ±8 °
Продольное перемещение стола 1300 мм
Скорость стола 0,02-6 м/мин
Вес заготовки между центрами 130 кг
Bdec Red Ih D He Nc Ifnjd
Вес заготовки макс.-вылет 130 включая зажим кг кг
Внутреннее крепление шпинделя 70 мм
Общая потребляемая мощность 6,5 кВт
Вес машины прибл. 2,5 т
Требуемая площадь прибл. 4,2 х 2,0 м

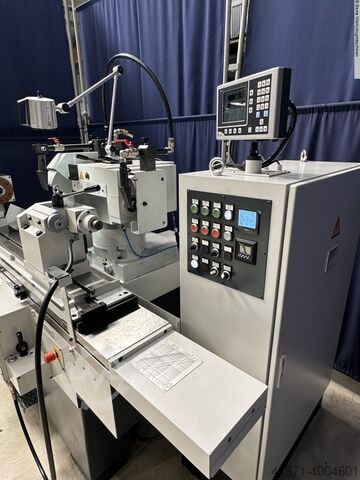

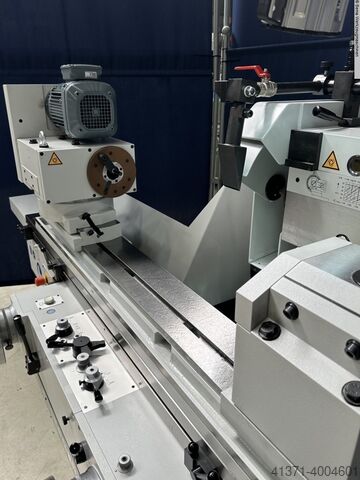

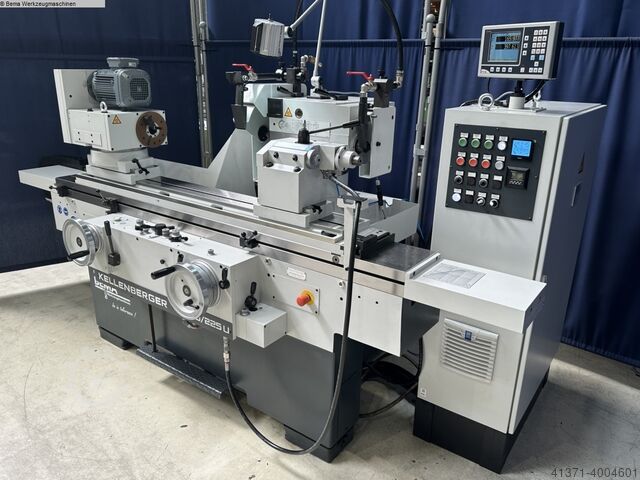

Фотография идентичной машины с высотой центра 225 мм
Версия R: Машина имеет центральную смазку и роликовую направляющую на плоской дорожке.
ось x и воздушный подъемник в шлифовальной бабке.
-Цифровой дисплей по 2 осям. Разрешение по оси x 0,5мкм
Параметры:
- Энкодер с цифровым дисплеем в передней бабке заготовки
- Энкодер с цифровым дисплеем в шлифовальной бабке (без регулировки высоты)
с возможностью использования шпинделя)
-Новое стабильное внутреннее шлифовальное устройство диаметром 80 мм или 100 мм
с регулировкой высоты.
-Увеличение высоты центра до макс. 225мм
-Регулировка скорости шлифовального шпинделя
Включая:
-Рабочий инструмент
-Зажимная трубка для патрона
Дополнительные аксессуары по запросу.
В настоящее время станок не соответствует
основные требования безопасности и защиты, как в BetrSichV 2015
называется.
Увеличение требуемого минимального целевого показателя защиты возможно за счет
Оценка риска по BetrSichV.
