Цилиндрический шлифовальный станок
Цилиндрический шлифовальный станок Schaudt - GSN SCHLEIFTECHNIK PS4
Год выпуска
2020
Состояние
капитальный ремонт (б/у)
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание

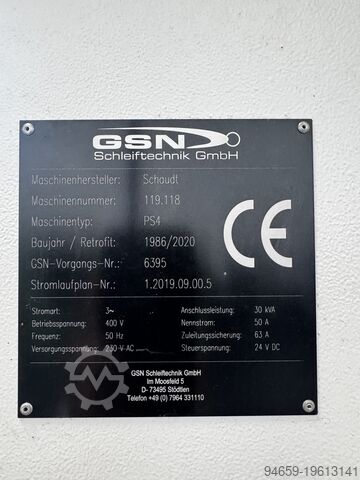

Тип станка: Круглошлифовальный станокПроизводитель: Schaudt Maschinenbau GmbH
Модель: PS 4
Год выпуска: 1986
Капитальный ремонт / модернизация: 2020
Система управления (после модернизации): Siemens CNC SINUMERIK 840D
Общие характеристики
Применение: Наружное круглое шлифование
Методы шлифования: Врезное, продольное, торцевое шлифование
Тип управления: ЧПУ (модернизация Siemens в 2020 году)
Масса станка: Около 3 500 – 4 500 кг
Установочная площадь: Около 3,5 м x 2,0 м
Обработка заготовки
Высота центров: 180 мм
Расстояние между центрами: 1000 мм (в зависимости от исполнения)
Максимальный диаметр заготовки: 360 мм
Максимальный вес заготовки: ~150 кг между центрами

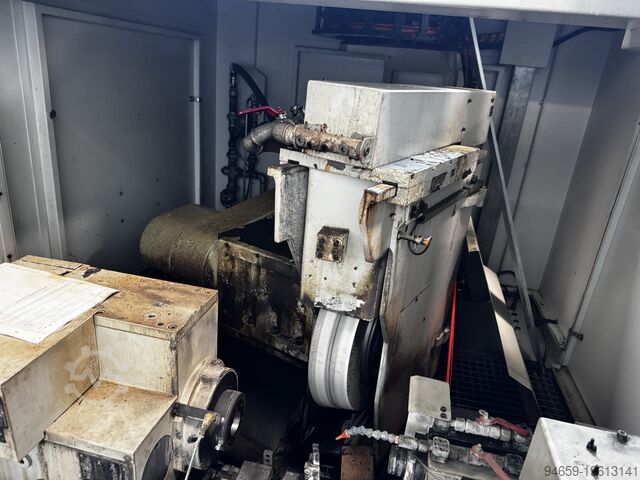

Шпиндель для шлифования
Диаметр шлифовального круга: 400 мм
Ширина круга: 50 мм
Посадочное отверстие: 127 мм
Окружная скорость: До 45 м/с
Мощность привода шпинделя: ~7,5 кВт
Диапазон скоростей шпинделя: До 1 500–2 500 об/мин (в зависимости от размера круга)

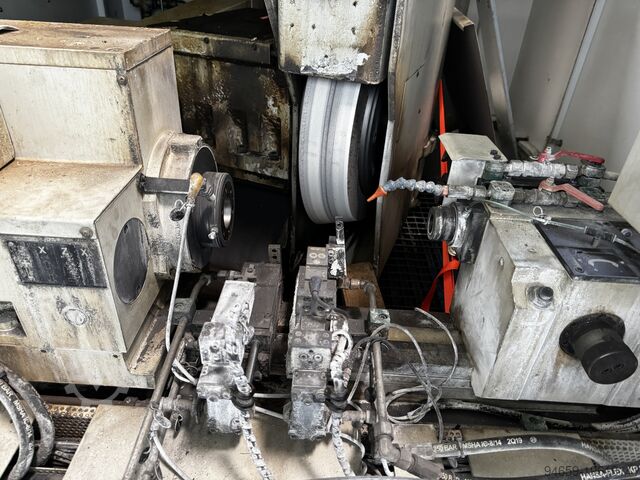

Передняя бабка
Тип: Фиксированный или вращающийся шпиндель
Диапазон скоростей (при наличии моторизации): ~30–500 об/мин
Конус: MK4 или аналогичный
Привод: Серво-привод переменного тока (после модернизации)
Задняя бабка
Тип: Ручная или с гидравлическим приводом
Ход пиноли: Около 50 мм
Диаметр пиноли: ~75 мм
Оси
Djc Ed Dsw Avrzsdcskt
Ось X (подача): Управляется ЧПУ
Ось Z (продольное перемещение): Управляется ЧПУ
Разрешающая способность: 0,001 мм
Тип привода: Цифровые серво-моторы с шарико-винтовой передачей
Обратная связь по положению: Абсолютные/инкрементные линейные энкодеры

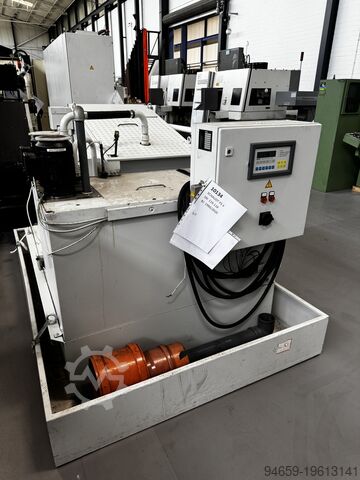

Система охлаждения
Емкость бака для охлаждающей жидкости: Около 150–250 литров
Охлаждающий насос: Высокого давления, с системой фильтрации
Дополнительные особенности (после модернизации)

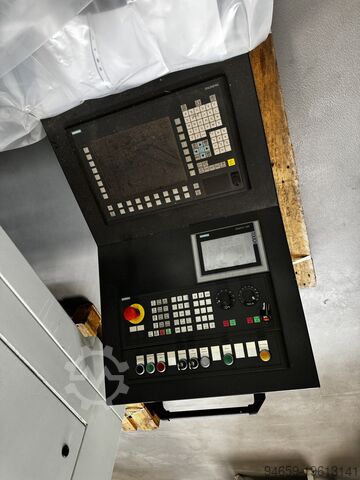

HMI Siemens с сенсорным интерфейсом
Электронные ручные штурвалы (MPG)
Обновленная система безопасности и ограждение

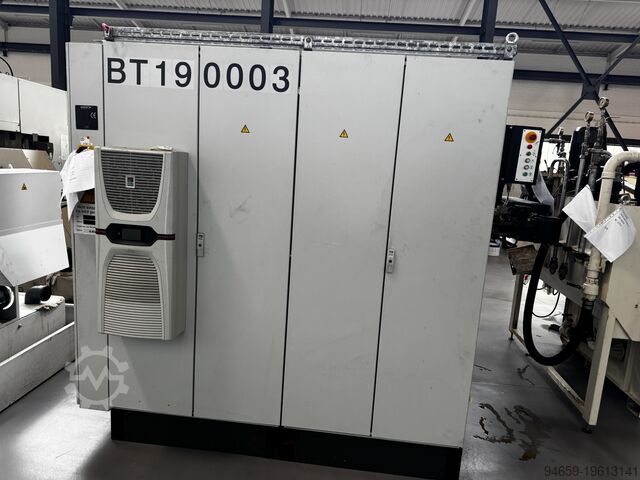

Новый электрический шкаф с вентиляцией и охлаждением
Опциональный АЭ-сенсор для контроля зазора или обдирки круга
