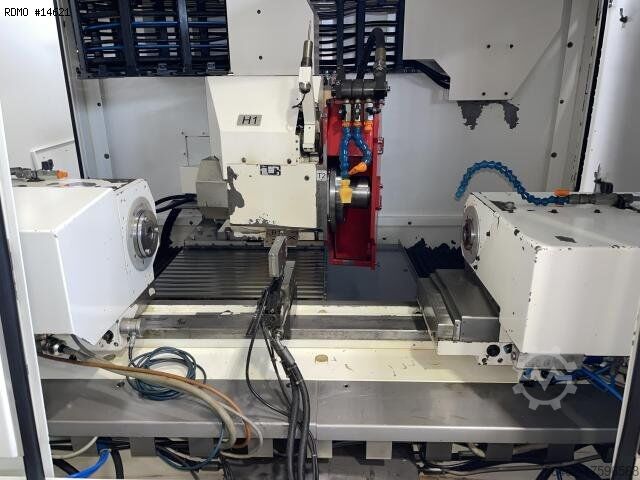

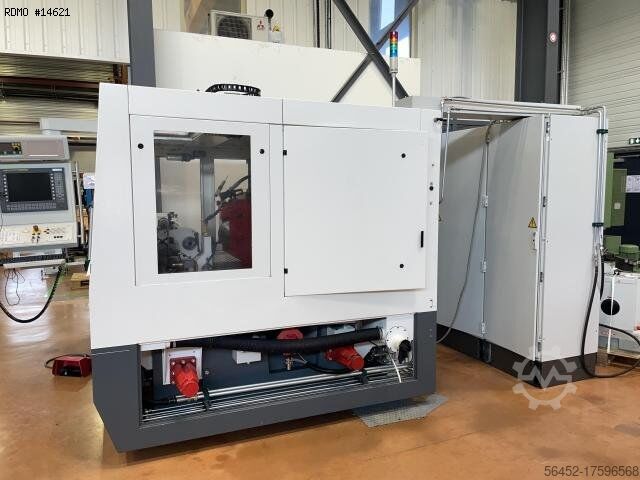

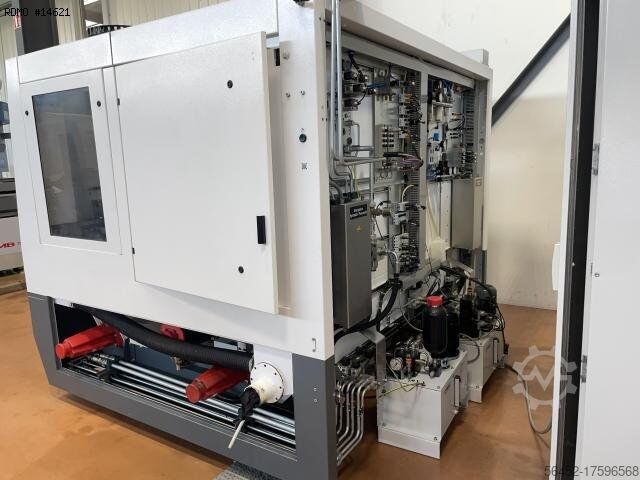

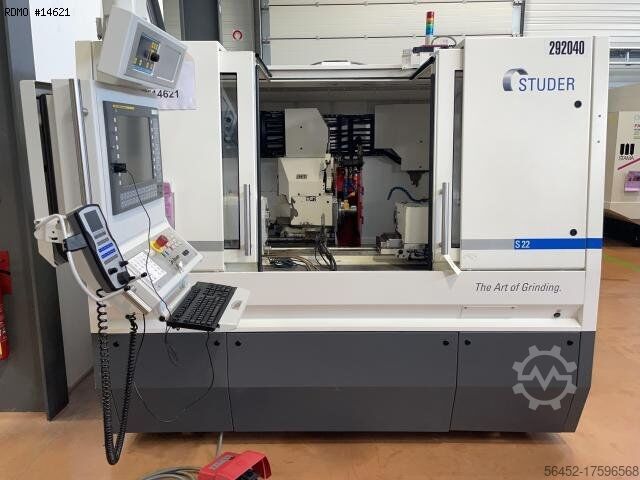

Цилиндрический шлифовальный станок с ЧПУ STUDER S22 CNC

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество осей: 6
- Высота наконечника: 175 [мм]
- Расстояние между центрами: 650 [мм]
ЛИНЕЙНЫЕ ОСИ
- Длина шлифования: 800 [мм]
- Ходы X x Z: 310 X 850 [мм]

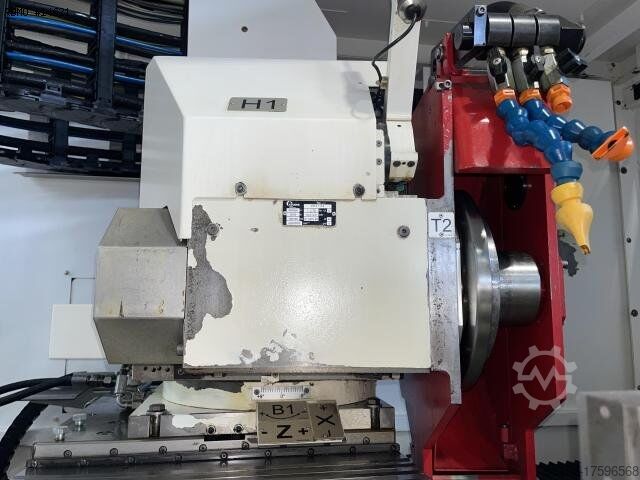

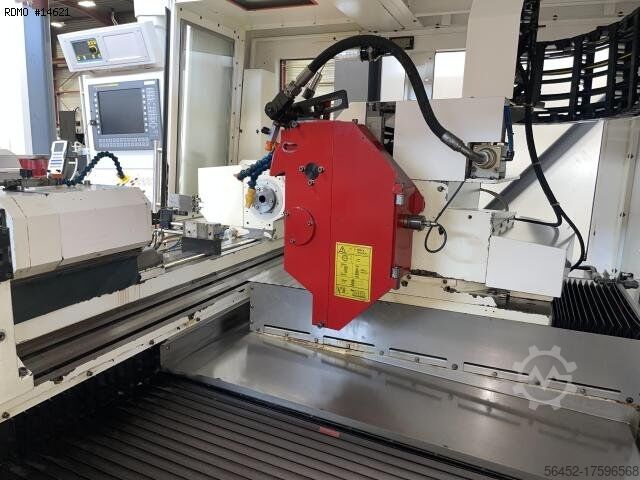

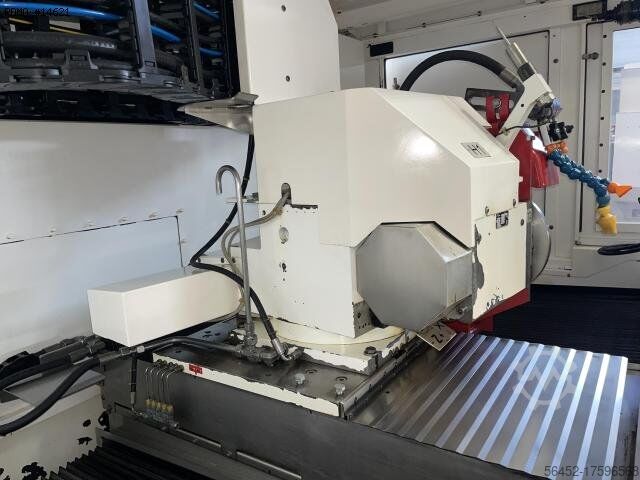

ДЕРЖАТЕЛЬ ШЛИФОВАЛЬНОГО КРУГА ПЕРЕДНЯЯ БАБКА
- Непрерывная ориентация (ось B): +/- 9 [°]
- Точность оси B (высокоскоростная обработка): 0,001 [°]
- Внешние размеры шлифовального круга: 500 x 80 x 20 [мм]
- Мощность шпиндельной бабки держателя шлифовального круга: 12,5 [кВт]
- Скорость вращения: 1400-3200 [об/мин]

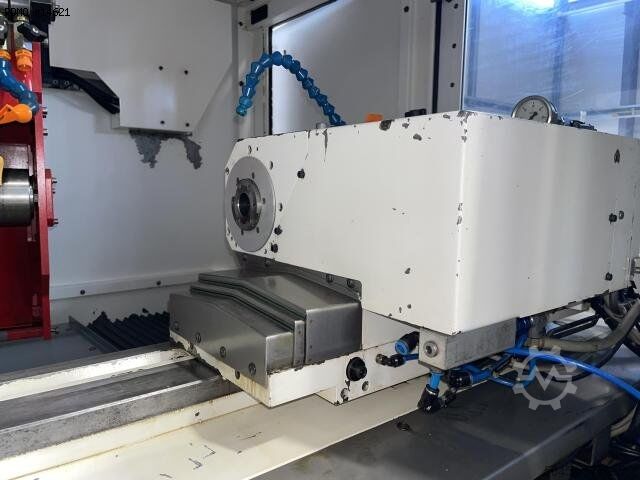

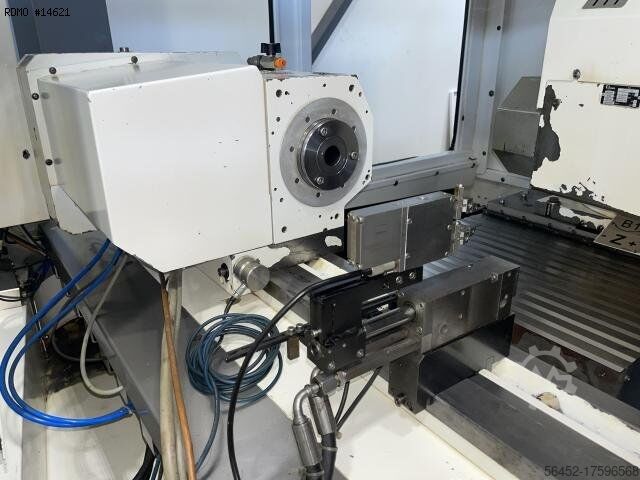

ДЕРЖАТЕЛЬ ЧАСТИ ПЕРЕДНЯЯ БАБКА
- Тип конуса: ISO50
- Точность индексации оси C: 0,001 [°]
- Мощность: 4 [кВт]
- Скорость вращения: 1-1000 [об/мин]
СИНХРОНИЗИРОВАННЫЙ КОНТР-ШПИНДЕЛЬ
- Тип конуса: CM4
- Ход пиноли (ось W): 90 [мм]
- Диаметр пиноли: 50 [мм]
Bdjceu Haf Ee R Nc Ifnjd
- Мощность: 1,6 [кВт]
- Макс. вес детали между наконечниками: 50 [кг]
ЭЛЕКТРОСНАБЖЕНИЕ
- Напряжение питания: 400 [В] 50 [Гц]
ЧАСЫ РАБОТЫ МАШИНЫ
- Количество рабочих часов: 36000
АКСЕССУАРЫ

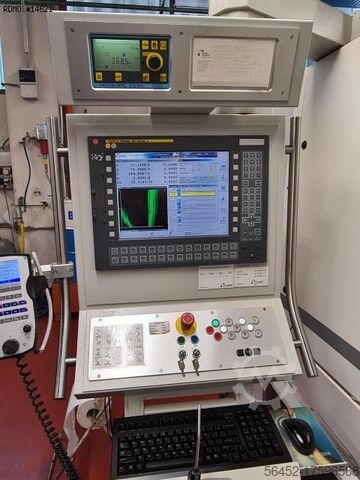

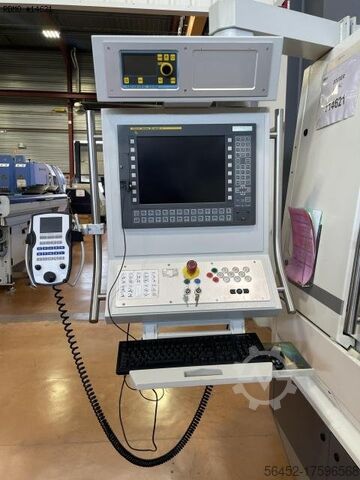

- ЧПУ FANUC 31i-A
- Программное обеспечение:
* StuderWIN
* Пиктограммы
* StuderThread только циклы
* StuderTechnilogy
- Дистанционное управление с электронной рукояткой
- Правила измерения по осям X и Z
- Автоматический измеритель длины MOVOMATIC C25
- Наружный диаметр измерительной консоли в процессе работы MOVOMATIC DM205
- Бак охлаждающей жидкости 375 литров
- бумажный фильтр
- Удаление масляного тумана
- Рычаг для загрузки шлифовального круга
- Правка осуществляется поворотной ручкой (диаметр 100 мм) на столе
- СЕНСИТРОН
- Автоматическая динамическая балансировка DittelM6000
- Фланцы держателя шлифовального круга
- Интерфейс для безеля AROBOTECH
- Интерфейс B3 PROFIBUS для автоматической зарядки
