Цилиндрический шлифовальный станок Karstens Premium Retrofit K11 650

Описание

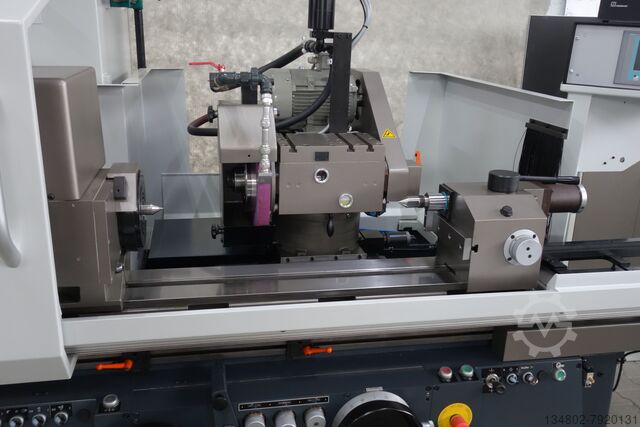

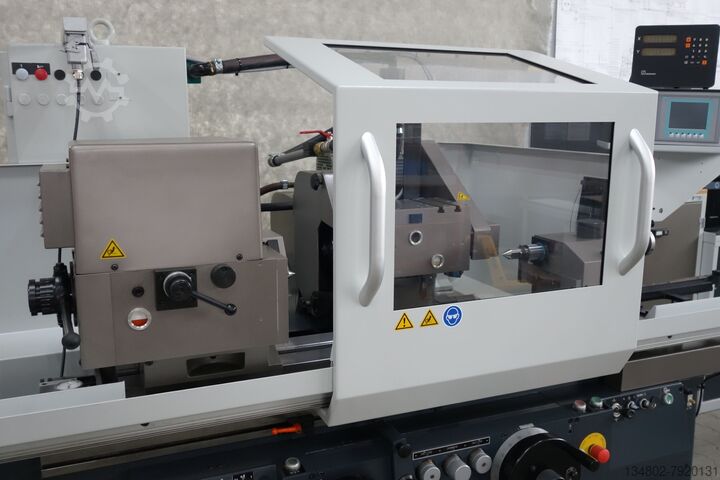

Цилиндрический шлифовальный станок Karstens K11 650 Premium Retrofit
Производитель Karstens
Технические данные:
Ширина центра: 750 мм
Высота центра: 180 мм / (250 мм = опция)
Масса заготовки: 100 кг в полете, 250 кг между центрами
Диаметр шлифовального круга: 400 мм или 500 мм (внешний шлифовальный круг)
Шпиндель: MK 4, бесступенчатая регулировка частоты вращения 30-450 об/мин, диапазон поворота 0-90°
Задняя бабка: MK4, ход пиноли 45 мм, коррекция цилиндра
Усилие пиноли: 200-600 Н вручную, (возможно до 2500 Н, регулируется = опция)
Наклон стола: 12,5°
Регулировочный ход шпинделя подачи: 80 мм
Ход быстрой траверсы: 50 мм
Пневматическая подушка грубой регулировки: 280 мм
Двигатель шлифовального шпинделя снаружи: 4 кВт / (5,5 кВт = опция)
Плавная регулировка скорости шлифовального круга с помощью потенциометра

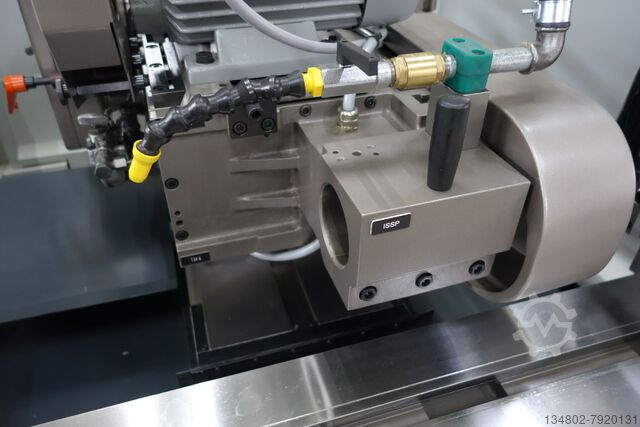

Двигатель шлифовального шпинделя внутри: 2,2 кВт
Двигатель шпинделя заготовки: 1,1 кВт

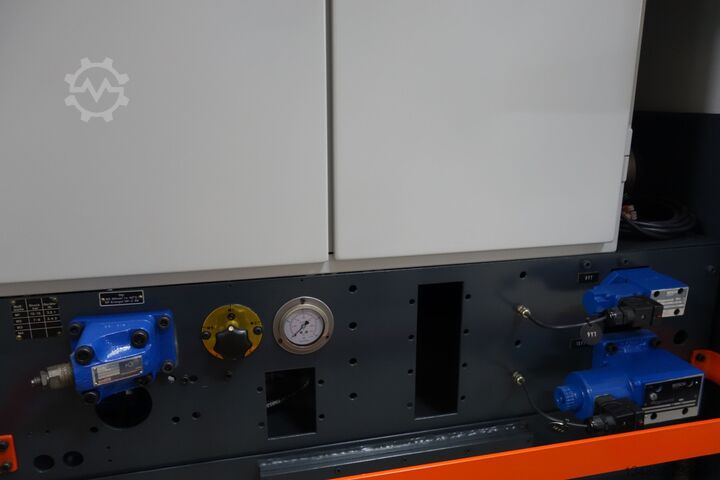

Гидравлический двигатель 1,5 кВт
Двигатель смазки 0,1 кВт
Гидравлический бак 80 литров
Масса станка: нетто 3500 кг
Привод подачи через двигатель постоянного тока
Быстрая регулировка шлифовальной бабки с опорой на пневматическую подушку
для быстрого и безопасного выхода на позицию шлифования.
Отдельный привод шпинделей для наружного и внутреннего шлифования.
Полностью автоматическая последовательность работы, движение подачи с помощью переключателя розы ветров:
Быстрое движение вперед, Быстрое движение назад, Режим шлифования, Остановка подачи, Моя подача.
Автоматический цикл продольного шлифования
Центральная подача СОЖ для всех точек шлифования

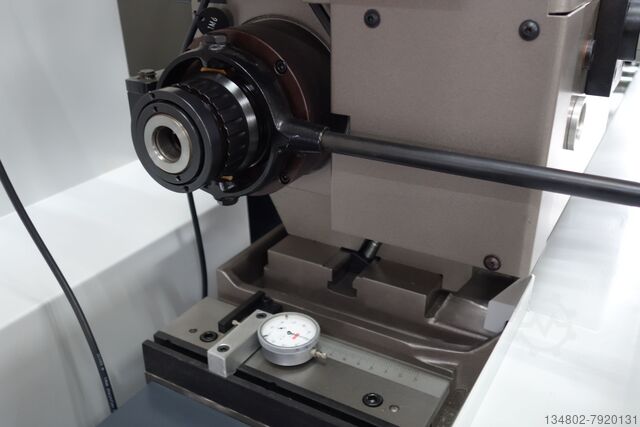

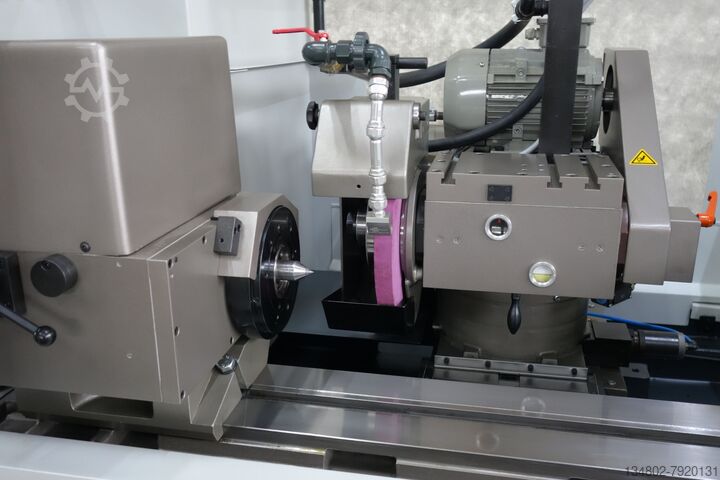

Рабочая бабка с бесступенчатым приводом с подвижным и блокируемым шпинделем.
Boc R Nc Ifsiv Audsnedd

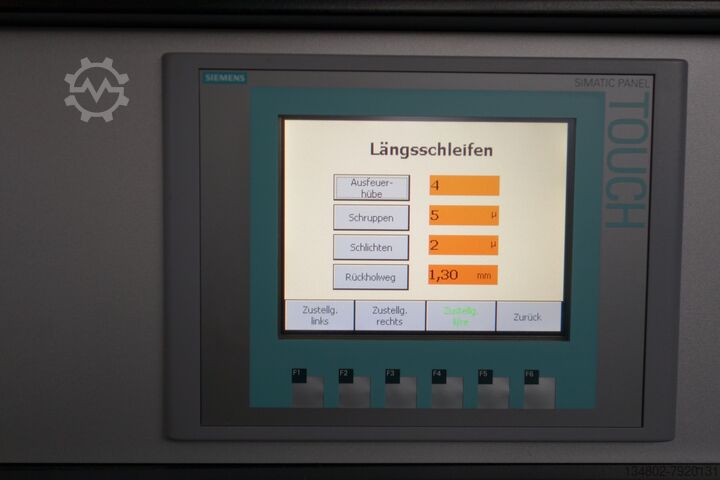

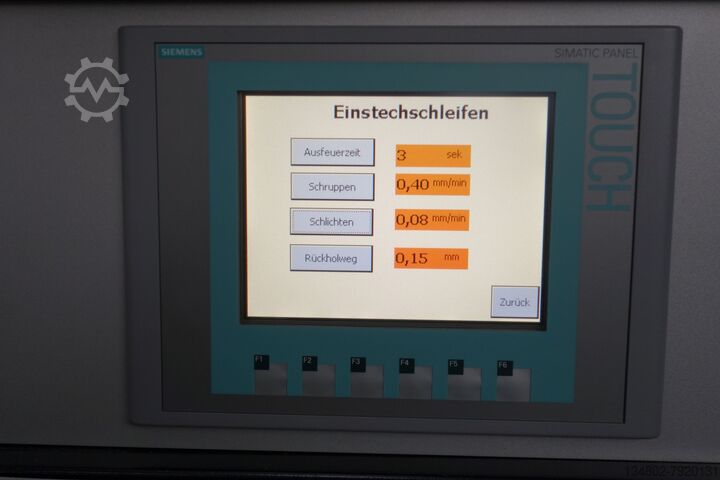

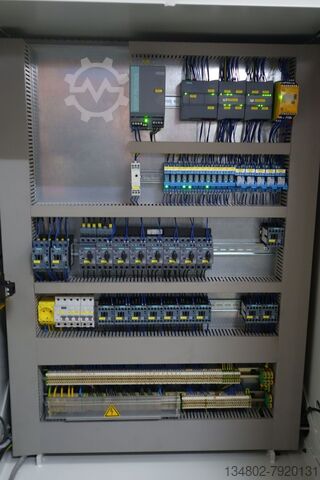

Цифровое управление подачей с панелью Siemens и системой Siemens SPS
для продольного и врезного шлифования, вход для возврата, количества подач,
подачи, времени выжигания, пустых ходов, совместим со старым управлением подачей Karstens,
с цветной сенсорной панелью Siemens

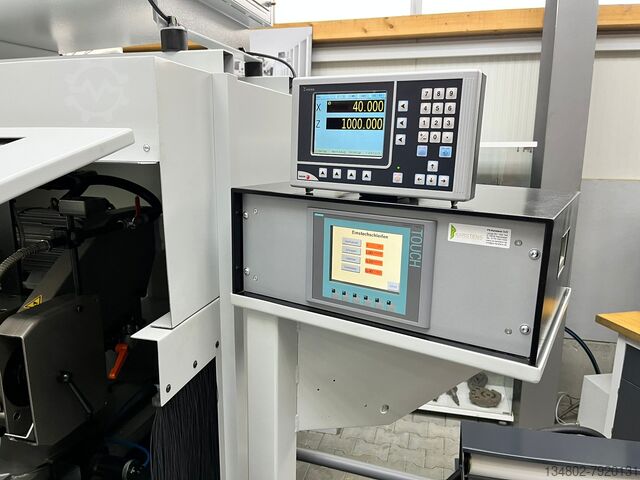

шкала по осям X и Z производства HEIDENHAIN.
аналогично Studer/ Kellenberger/ Schaudt/ Tschudin/ Tacchella/ Dannobat
