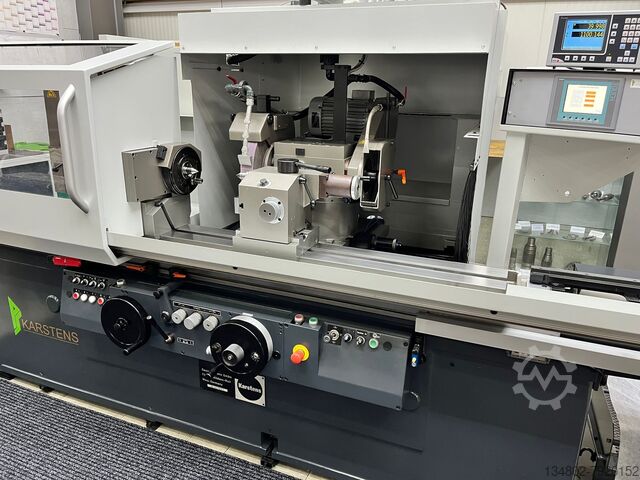

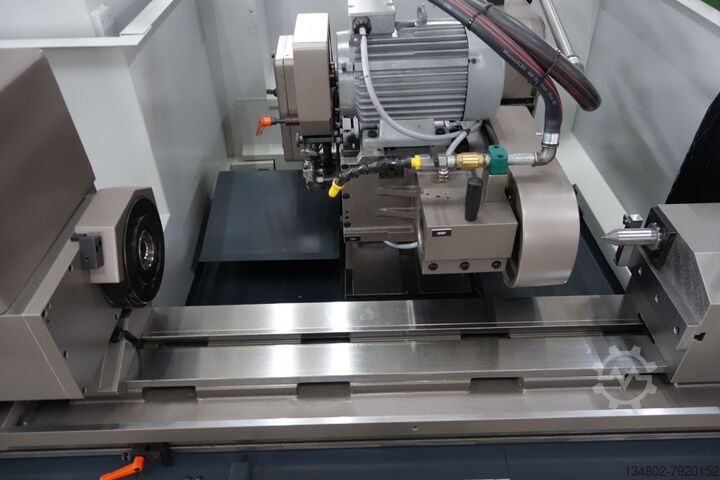

Цилиндрический шлифовальный станок Karstens Premium Retrofit K11 1000

Описание

Цилиндрический шлифовальный станок Karstens K11 1000 Premium Retrofit
Производитель Karstens
технические данные:
ширина центра: 1100 мм
Высота центра: 180 мм / (250 мм = опция)
Вес заготовки: 100 кг в полете, 300 кг между центрами
Диаметр шлифовального круга: 400 мм или 500 мм (внешний шлифовальный круг)
Шпиндель: MK 4, бесступенчатая регулировка скорости 30-450 об/мин, диапазон поворота 0 - 90°
Задняя бабка: MK4, ход пиноли 45 мм
Усилие пиноли: 200-600 Н вручную, (возможно до 2500 Н, регулируется = опция)
Наклон стола: 10 градусов
Регулировочный ход шпинделя подачи: 80 мм
Траектория быстрого перемещения: 50 мм
Пневматическая подушка грубой регулировки: 280 мм
Bec R Nc Ifsiv Au Eonsdd
Двигатель шлифовального шпинделя снаружи: 4 кВт / (5,5 кВт = опция)
Плавная регулировка скорости шлифовального круга с помощью потенциометра
Двигатель шлифовального шпинделя внутри: 2,2 кВт
Двигатель шпинделя заготовки: 1,1 кВт
Гидравлический двигатель 1,5 кВт
Двигатель смазки 0,1 кВт
Гидравлический бак 80 литров
Масса станка: нетто 3800 кг
Привод подачи через двигатель постоянного тока
Быстрая регулировка шлифовальной бабки с опорой на пневматическую подушку
для быстрого и безопасного выхода на позицию шлифования.
Отдельный привод шпинделей для наружного и внутреннего шлифования.
Полностью автоматическая последовательность работы, движение подачи с помощью переключателя розы ветров:
Быстрое движение вперед, Быстрое движение назад, Режим шлифования, Остановка подачи, Моя подача.
Автоматический цикл продольного шлифования
Центральная подача СОЖ для всех точек шлифования
Рабочая бабка с бесступенчатым приводом с подвижным и блокируемым шпинделем.
Шпиндель.

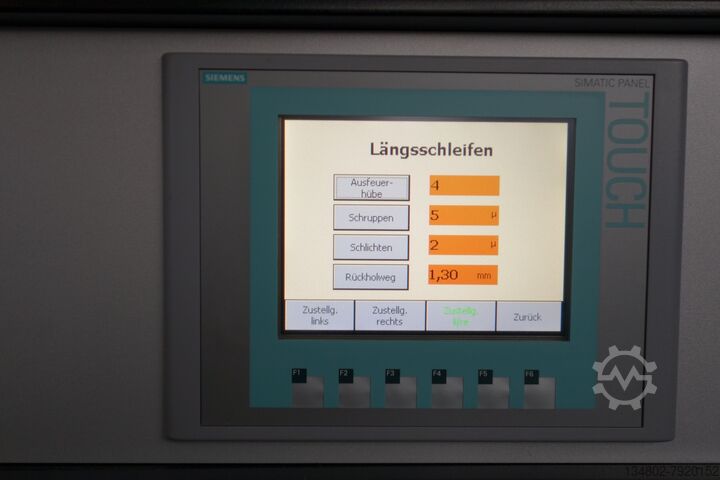

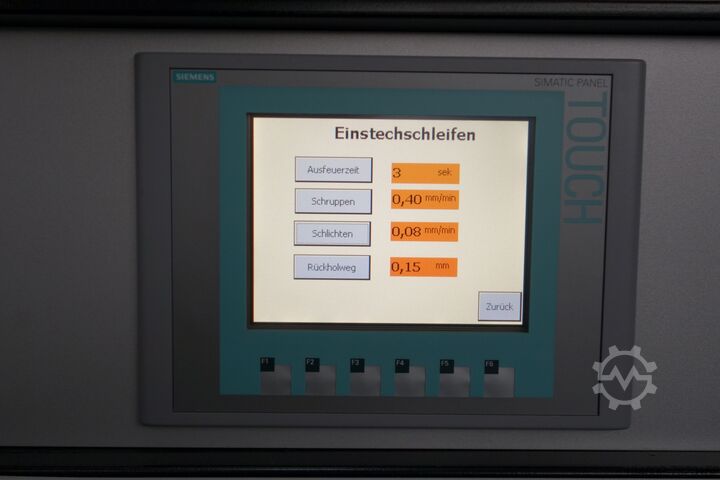

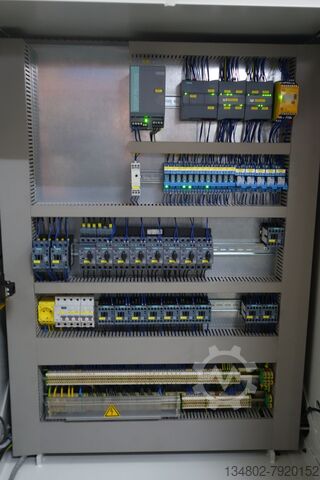

Новое цифровое управление подачей с панелью Siemens и системой Siemens SPS
для продольного и врезного шлифования, вход для возврата, количества подач,
подачи, времени выжигания, пустых ходов, совместим со старым управлением подачей Karstens,
с цветной сенсорной панелью Siemens со шкалой по осям X и Z производства HEIDENHAIN.
аналогично Studer/ Kellenberger/ Schaudt/ Tschudin/ Tacchella/ Dannobat
