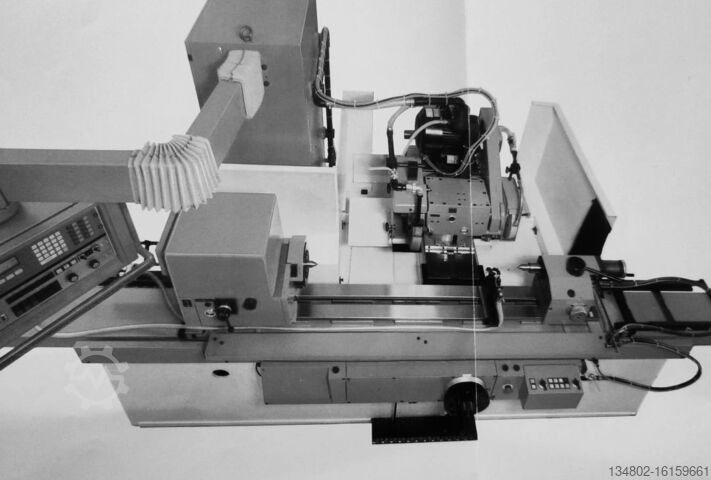

Цилиндрический шлифовальный станок Karstens Generalüberholt K19 CNC 650

Описание

Высота по центру 181 мм
межцентровое расстояние 650 мм
наибольший диаметр шлифуемой заготовки 360 мм
максимальная нагрузка на лету 1000 Н 100 кг
максимальная нагрузка между центрами 3000 Н 300 кг
Ось Z
Наклон стола 10 градусов
Гидравлический привод стола 0-4 м/мин
Ось X
Регулировка хода шпинделя подачи 80 мм
Быстрое перемещение (гидравлическое) 50 мм
Ход грубой регулировки на воздушной подушке 280 мм
Привод подачи от двигателя постоянного тока
Скорость быстрой траверсы 48 мм/мин/Ø
Процесс подачи Рифление Продольное шлифование
4 предварительно выбираемые скорости мм/мин/Ø 0,01-48
4 предварительно выбираемые скорости подачи мм/ 0,001-0,1
Обжиг при шлифовании с подачей 0-99 0-99 ходов
Толчковая подача мм/Ø 0,001
Шлифовальная бабка Универсальная, градусы поворота 0-180
Шлифовальный диск: наружный Д x Ш x Г мм 500x100x127 или 203,2
Шлифовальный диск.лицевая сторона (опция) D мм 250x32x76.2
Шлифовальный диск. Внутренний (опция) D мм (2-250)
Мощность привода: внешний, плоский кВт 5,5 (7,5)
Мощность привода: внутренний кВт 2,2
Периферийная скорость: внешняя м/с 35 (50)
Износ шлифовального диска: наружный мм/Ø 160
Ширина защитного диска мм 100
Диаметр шлифовального шпинделя мм 60
Внутреннее крепление шпинделя мм 80 (100)
Бабка для заготовок:
Привод бесступенчатый: Mk 4 1/мм 30-270/ 50-450
Шпиндель заготовки может быть закреплен
Держатель шпинделя мм MK 4/24
Шпиндельная бабка для фланцевого монтажа: MK 4 мм цилиндрическая Ø63H6 x 6
Поворот бабки заготовки на градусы 0-90
Задняя бабка:
Держатель пиноли/диаметр пиноли мм MK4750
Ход пиноли мм 45
Регулируемое усилие пиноли N 100-800/ 250-1400
Ручное приведение пиноли в действие (ножной переключатель)
Точная регулировка пиноли +- 40µ
Параметры подключения:
Общая подключенная нагрузка станка кВт 6,5 -10
Шлифовальная бабка кВт 5,5 (7,5)
Bdsc R Nc Ifstqf Sqsnod
Рабочая головка кВт 0,55 (1,1)
Очистка СОЖ кВт 0,75 - 2,2
Направляющие смазочного насоса кВт 0,1
Гидравлический насос кВт 1,5
Гидравлический резервуар литров 80
Пневматика бар 6
