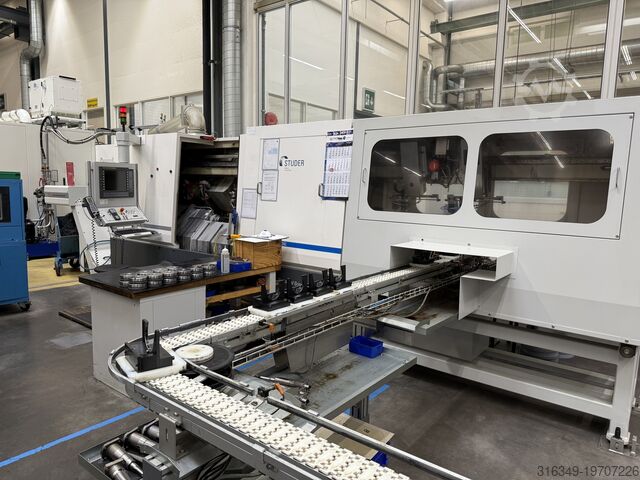

Цилиндрический шлифовальный станок Fritz Studer AG S242

Описание

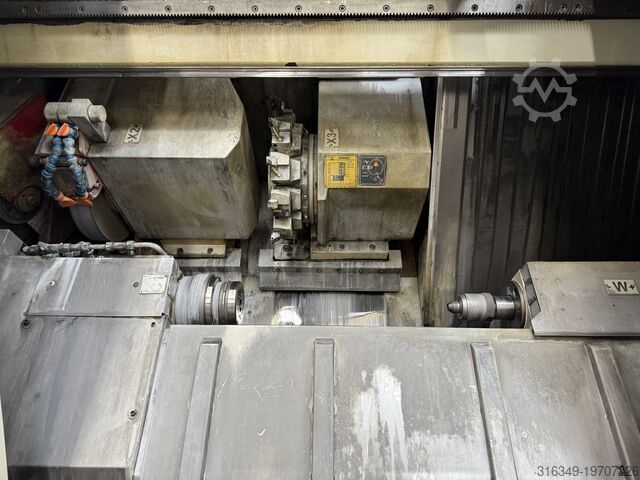

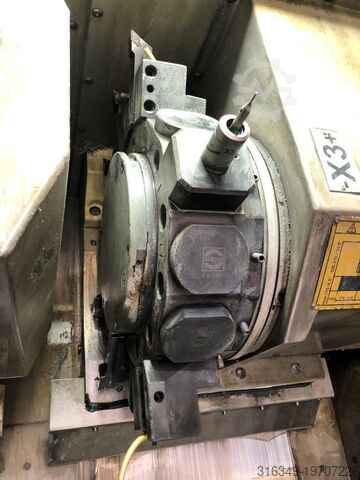

STUDER S242 — это универсальный центр прецизионной твердоотделочной обработки для шлифовальных, токарных и фрезерных работ с деталями среднего размера. Идеально подходит для комплексной обработки за одну установку — от наружного и внутреннего шлифования до твердого точения, сверления и фрезерования с приводным инструментом. С помощью Studer S242 можно очень точно производить окончательную обработку вращающихся деталей. Благодаря автоматизации данная машина подходит как для единичного, так и для серийного производства. S242 также оснащена VDI-револьверной головкой с приводными инструментами.

Параметры:
- Межцентровое расстояние: 800 мм
- Диаметр по центрам: 180 мм
Doc Ed Ddow Hqm Iecjkt
- Макс. масса заготовки: 60 кг
- Ось X: ход 220 мм, разрешение 0,00001 мм
- Ось Z: ход 1600 мм, разрешение 0,00001 мм

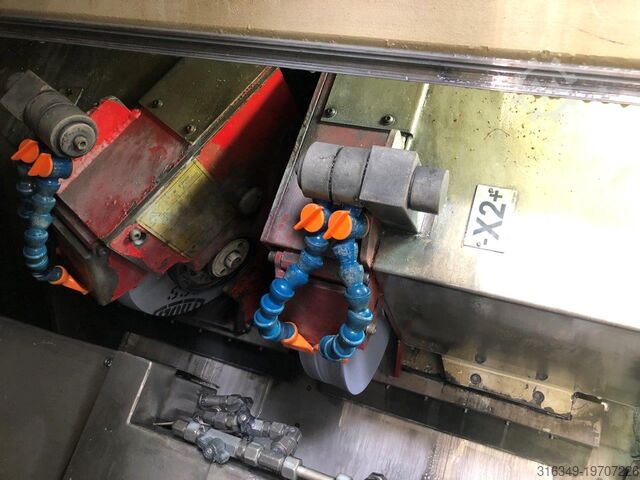

- Шпиндель шлифования: 6,8 кВт, шлифовальный круг Ø 400 x 50 мм, автоматическая балансировка

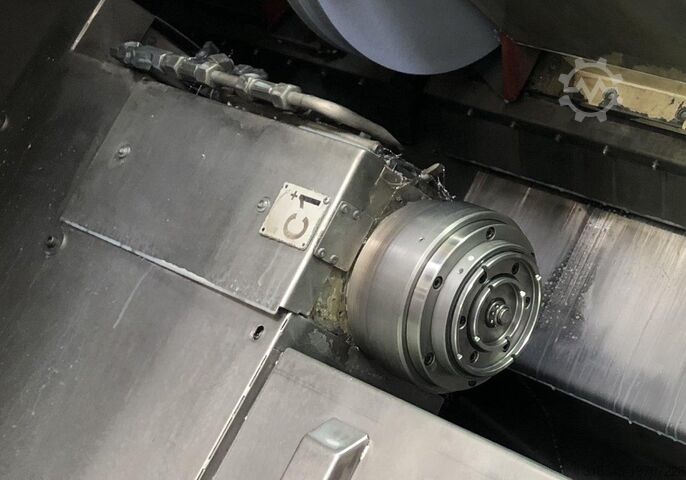

- Шпиндель заготовки: синхронный AC-двигатель 10,5 кВт, до 7500 об/мин
- Варианты люнетов: пинольный люнет с интегрированной системой измерения перемещения
- Станина: композит GRANITAN® S103 для отличного демпфирования и термостабильности

Программное обеспечение и управление:

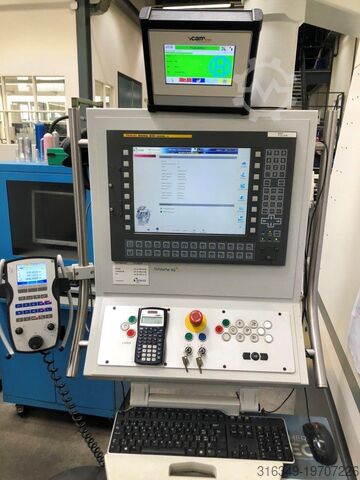

- Система управления Fanuc 31i-A с 15-дюймовым сенсорным дисплеем
- Диалоговый язык немецкий для StuderWIN
- Интегрированное измерительное управление с щупом Renishaw LP2, переключаемым на револьверную головку

Особенности и преимущества:
- Комплексная обработка за одну установку → сокращение основных и вспомогательных времён
- Высокая точность размеров и качества поверхности благодаря станине из GRANITAN®
- Короткое время переналадки, подходит как для единственного заказа, так и для крупносерийного производства
- Гибкая система зажима и модульная конфигурация инструментов
- Высокая надёжность процесса благодаря интегрированным измерительным и сенсорным системам

Габариты и масса:
- Общий вес: 12 000 кг
- Потребляемая мощность: 45 кВА
- Давление воздуха: мин. 5,5 бар
