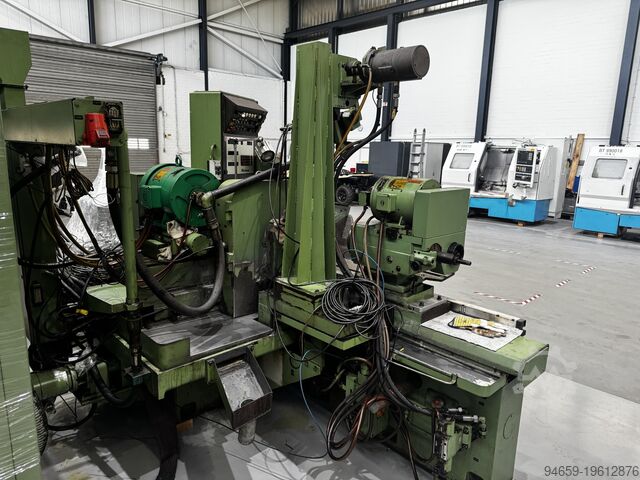

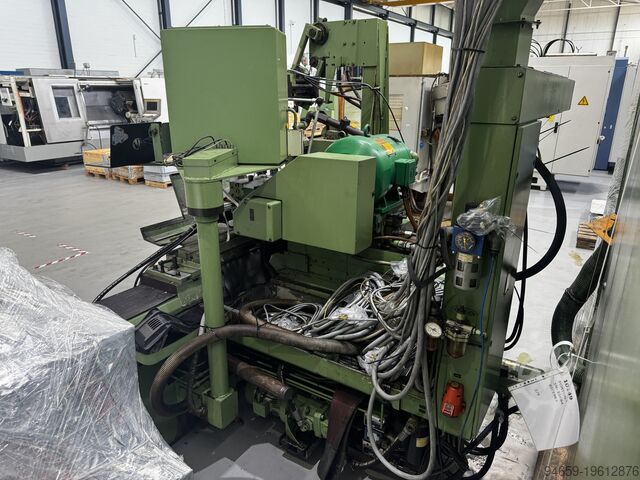

наружношлифовальный станок Fortuna FS23S1000ASW45-cnc

Описание

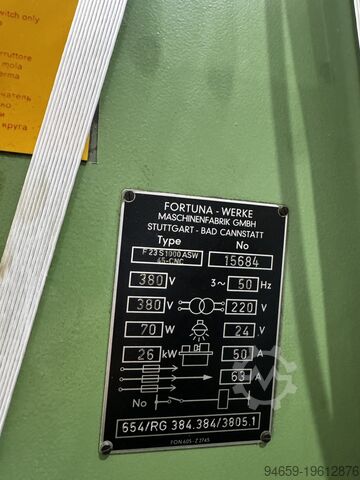

Модель: Fortuna F23 S1000 ASW 45
Производитель: Fortuna-Werke Maschinenfabrik GmbH
Страна происхождения: Штутгарт-Бад Каннштатт, Германия
Год выпуска: 1983
Тип станка: Универсальный наружношлифовальный станок
Тип управления: Не ЧПУ – полуавтомат с цифровыми индикаторами положения

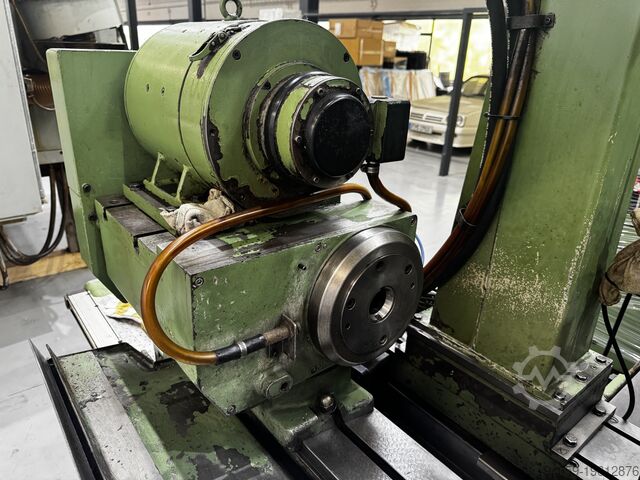

Установка заготовки: Шлифование между центрами с использованием передней и задней бабки
Максимальная длина шлифования: 1000 мм
Мощность главного двигателя: 26 кВт
Напряжение: 380 В
Частота: 50 Гц
Dksc Edsw Avhpo Ddcot
Подключаемая нагрузка: 50 А
Масса станка: ок. 4900 кг

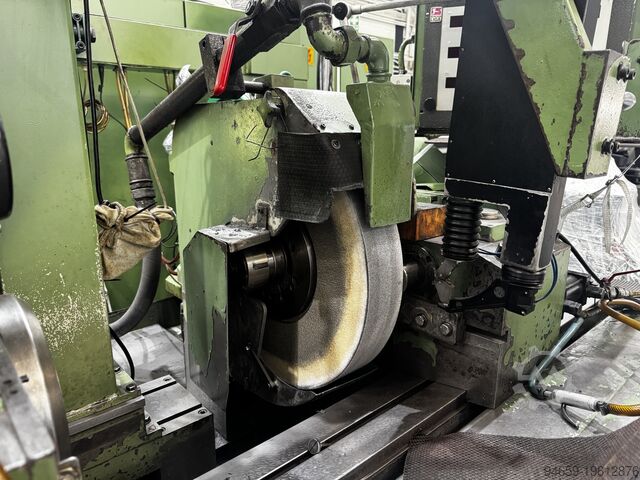

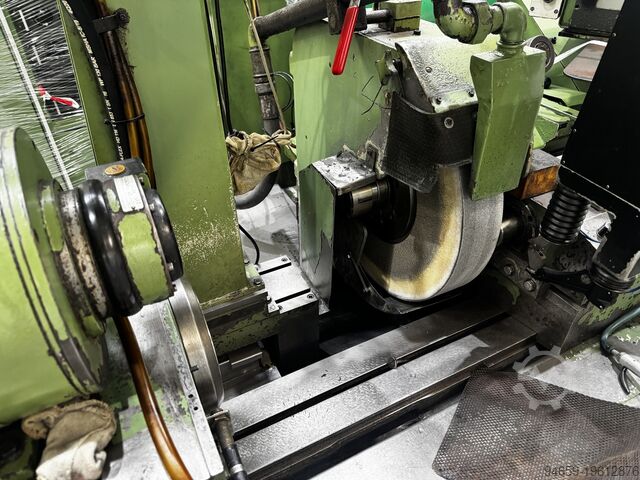

Шлифовальный круг и шпиндель:
Варианты диаметра круга: 400 мм, 450 мм, 500 мм, 600 мм, 750 мм, 900 мм
Внутренний диаметр круга: 127 мм / 203 мм / 305 мм
Частота вращения шпинделя (в зависимости от диаметра круга): от 930 об/мин до 1870 об/мин
Допустимая скорость окружности: 35 м/с и 45 м/с
Конструкция шпинделя: Комбинированная осевая-радиальная опора для высокой жёсткости
Осциллирующая шлифовальная бабка: Да – для улучшения качества поверхности и охлаждения
Возможности шлифования:
Только наружное круглое шлифование (не бесцентровое)
Продольная подача (движение стола)
Поперечная подача (плавная подача)
Осциллирующее шлифование (с регулируемым ходом)
Цифровая система ввода (не ЧПУ, а на базе программируемой логики)
Ручная тонкая настройка с помощью микрометра и лимба
Прочее:
Станок предназначен для черновой и чистовой обработки стали, чугуна и алюминия
В руководстве пользователя приведены готовые таблицы и формулы для расчёта подачи, съёма материала, прокалов на чистовую и оптимальной подачи в зависимости от материала
Крайне жёсткая немецкая конструкция – идеальное решение для инструментальных цехов и серийного производства, требующего стабильной точности без управления ЧПУ

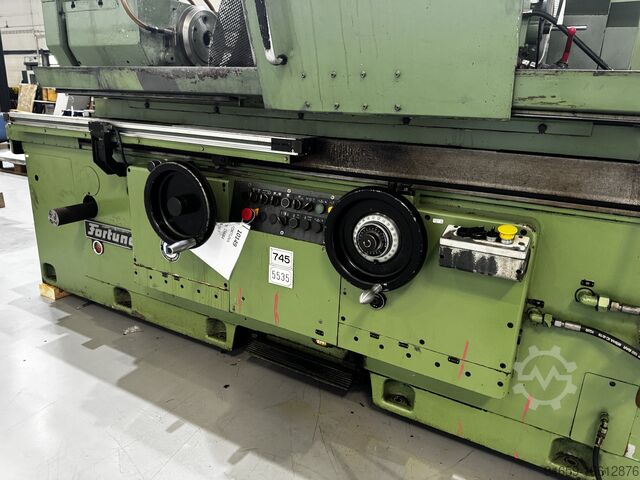

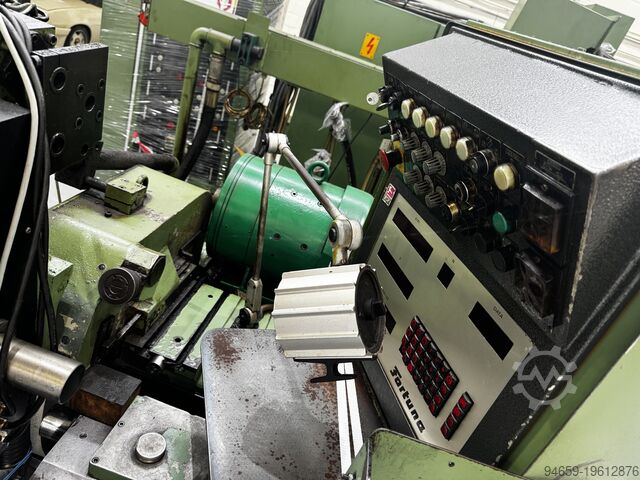

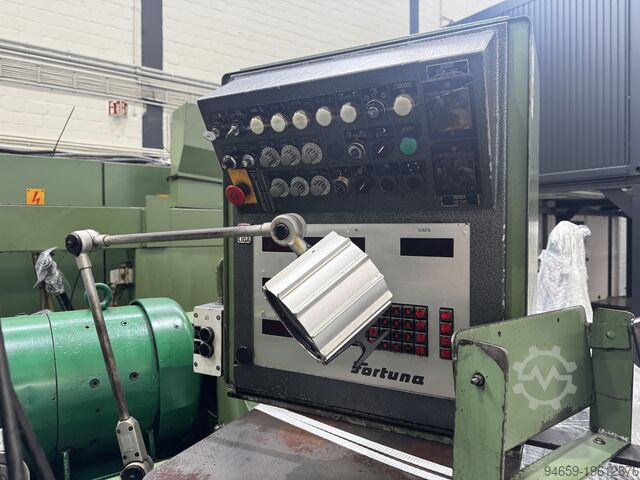

Оснащён электронными цифровыми индикаторами и кнопочной панелью управления (не программируется по G-коду)

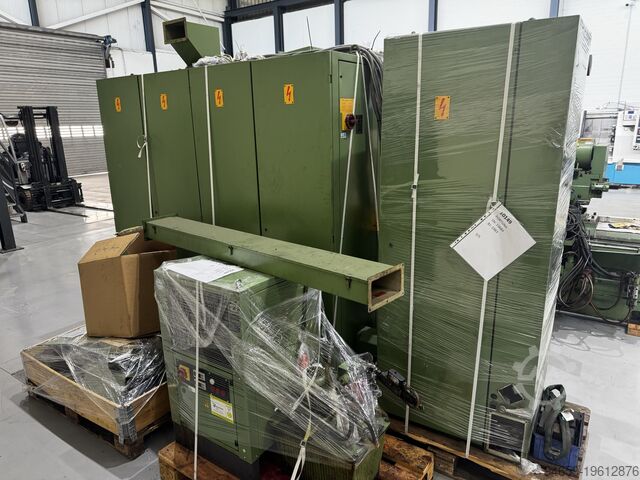

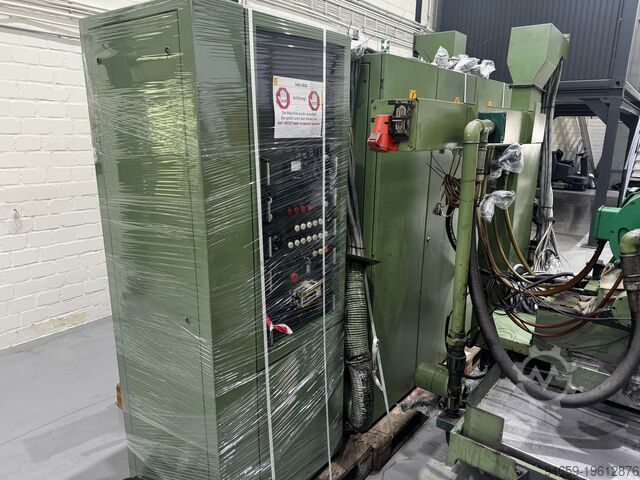

Силовой шкаф и внутренняя логика построены на релейно-контакторном/ПЛК-контроле Fortuna
