круглошлифовальный станок с чпу STUDER S242

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество осей: 5
- Расстояние между наконечниками: 400 [мм]
- Полезный диаметр: 180 [мм]
ЛИНЕЙНЫЕ ОСИ
- Ход X1 и X2 x Z: 220 [мм]
- Ход Z: 850 [мм]
- Разрешение X x Z: 0,0001 [мм]

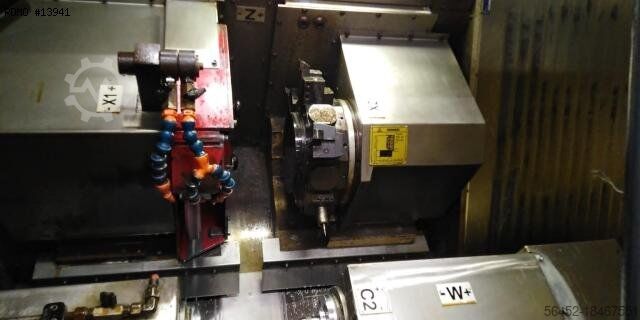

РЕВОЛЬВЕР:
- Количество фиксированных позиций: 12
- Держатель инструмента: VDI30
ДЕРЖАТЕЛЬ ШЛИФОВАЛЬНОГО КРУГА КУКЛА
- Внешние петли справа:
* Размеры шлифовального круга (Ø x ширина x отверстие): 400 x 50 x 127 [мм]
* Мощность привода: 6,8 [кВт]
ПЕРЕДНЯЯ БАБКА ЗАГОТОВКИ
- Максимальная скорость: 7500 [об/мин]
- Скорости (синхронная скорость): 1 - 5000 [об/мин]
- Тип конуса: CM4
- Мощность привода: 10,5 [кВт]
- Ось C: 0,001 [°]
СИНХРОНИЗИРОВАННАЯ КОНТРБАК-БАБКА
- Максимальная скорость: 7500 [об/мин]
- Скорости (синхронная скорость): 1 - 5000 [об/мин]
- Ось C: 0,001 [°]
- Внутренний конус: MK4
- Микрометрическая регулировка: +/- 40 [микрон]
- Мощность привода: 10,5 [кВт]
ИСТОЧНИК ПИТАНИЯ
- Мощность: 45 [кВА]
ЭНМБРЕМЕН
- Требуемое пространство: 2800 x 3960 [мм]
- Вес машины: 7600 [кг]
ЧАСЫ РАБОТЫ МАШИНЫ
- Часы под напряжением: 57000 [часов]
АКСЕССУАРЫ

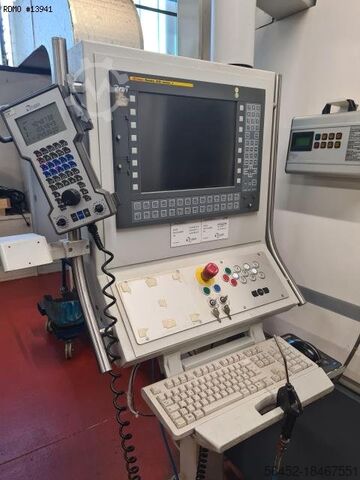

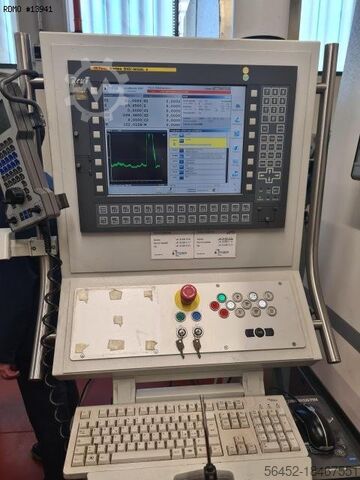

- CN FANUC 310i-модельA
- Программное обеспечение StuderWIN
- Интерфейс RS232/USB
- Дистанционный электронный маховик
- Револьверная головка с автоматической калибровкой длины Renishaw LP2
- Датчик диаметра Marposs (многодиапазонный) + оси Z4 для позиционирования

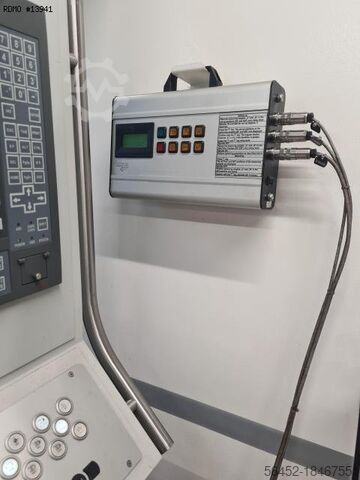

- Полуавтоматическая балансировка шлифовального круга MPM.3 BMT100 M.24

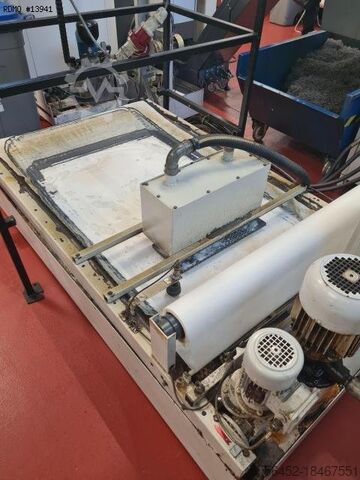

- Бак охлаждающей жидкости 480 л
* с бумажным фильтром
* с магнитным фильтром

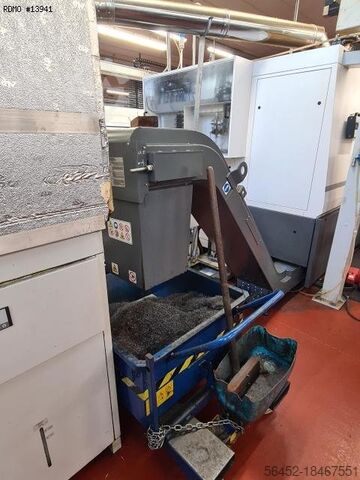

- конвейерная лента для стружки

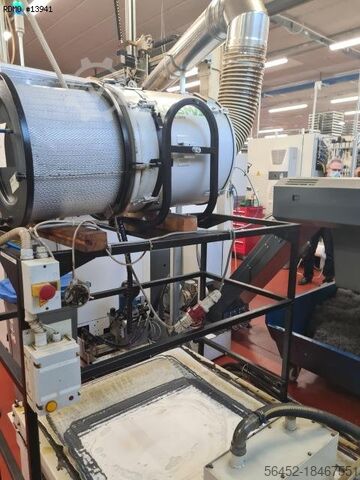

- Удаление тумана

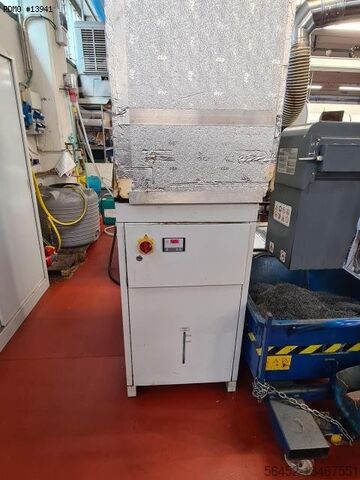

- Охлаждающий блок для охлаждения двигателя шлифовального круга
- Электронный датчик касания Dittel AE6000
- Стационарное устройство правки на передней бабке заготовки
- Кондиционирование воздуха шкафа управления
- балансировочный вал
- Интерфейс для автоматической системы зарядки
