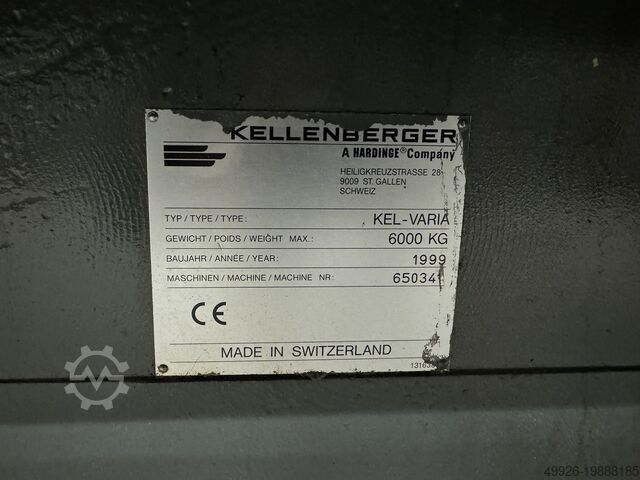

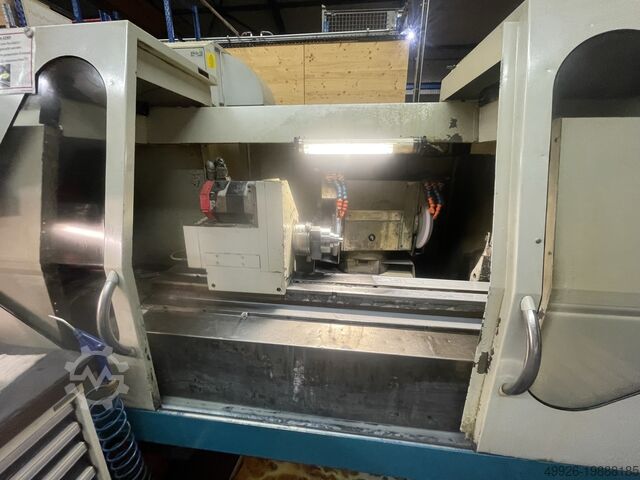

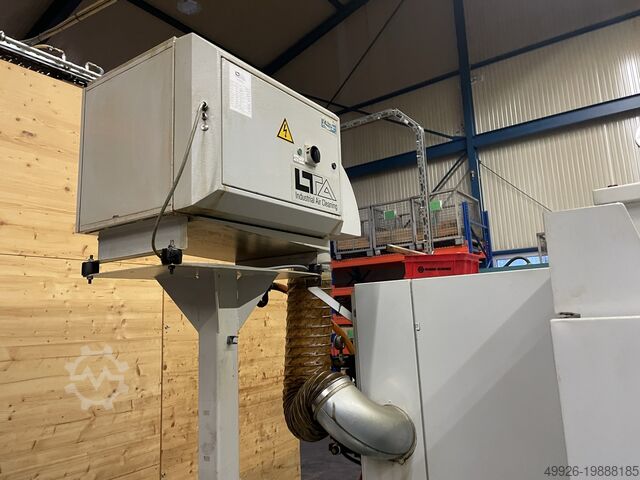

круглошлифовальный станок KELLENBERGER KEL-VARIA UR 175/1000

Описание

Год выпуска: 1999, оснащён системой управления Fanuc 18 TB – 3 оси (XZB)
Система измерения: Marposs E30/E20
Страна производства: Швейцария
Напряжение: 400В / 50Гц / 3-фазы
Габариты: 410 x 220 x 190 см
Масса станка (нетто): 5000 кг

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

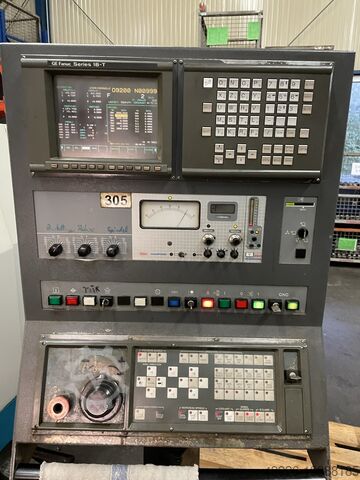

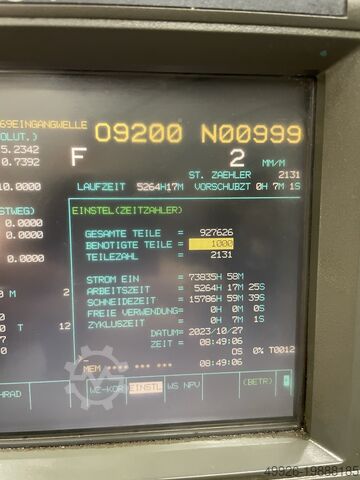

ЧПУ: Fanuc 18TB

Средняя часть машины:
- Фиксированная промежуточная часть: шлифовальная головка R
- Поворотная часть с ручной индексацией с шагом 2,5°: R / RS / UR / URS, диапазон -210° до +30°
- Поворотная часть с автоматической индексацией с шагом 2,5°: R / RS / UR / URS, диапазон -210° до +30°
- Ось B, разрешение 0,1’’: R / RS / UR / URS, диапазон -210° до +30°

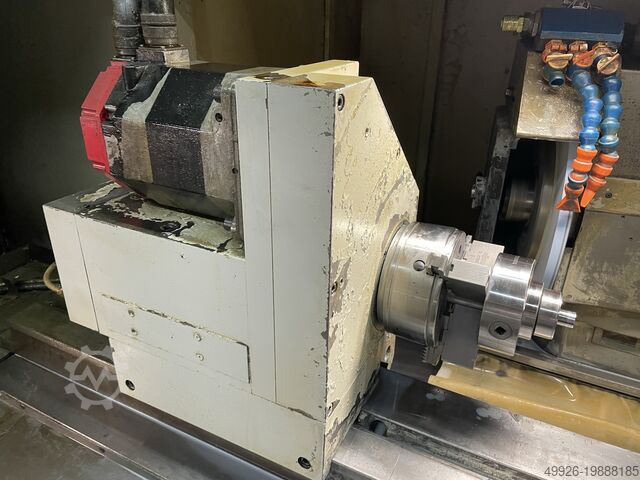

Стандартная планшайба:
- Диапазон поворота: -10° / +100°
- Скорость шпинделя (плавная): 6 – 600 об/мин
- Внутренний конус: МК5
- Переходная втулка: МК5/МК4
- Наружный короткий конус: DIN 55026 / Gr.5
- Допустимый крутящий момент: 160 Нм

Гарантированная круглая форма при работе в патроне:
- Стандарт: 0,5 мкм
- Опция: 0,2 мкм

Максимальный вес детали между центрами: 150 кг

Задняя бабка:
- Конус: МК4
- Ход пиноли: 50 мм / 2°
- Опция: микрометрическая подача с коррекцией (Ø +/- 150 мкм)

Данные по шлифовальным кругам:
Dsc Ed Dsw T Tb Hsdcekt
- Диаметр 300 мм: 27 м/с
- Диаметр 400 мм: 35 м/с
- Диаметр 500 мм: 45 м/с

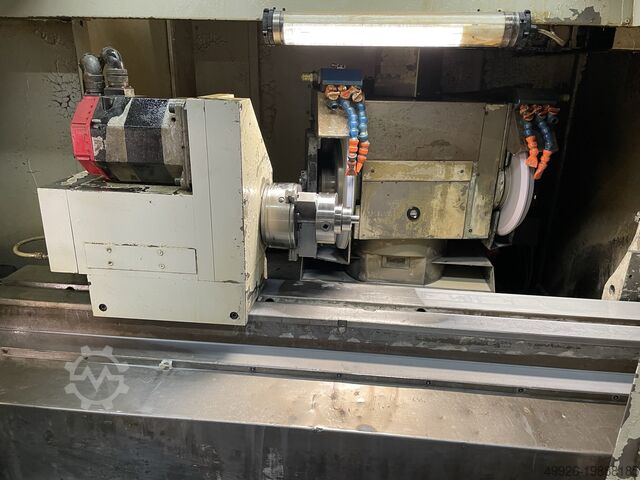

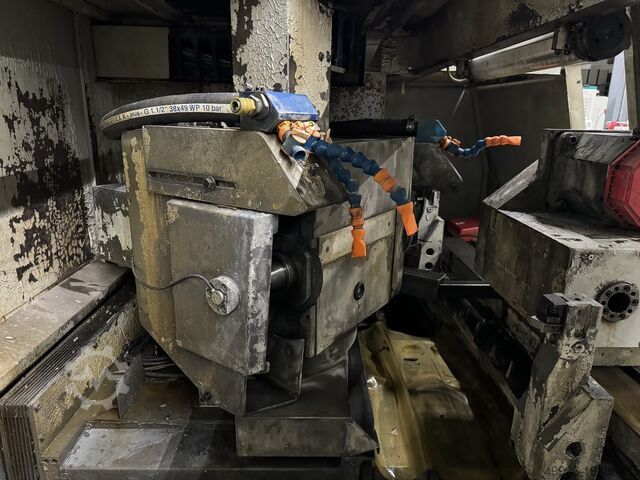

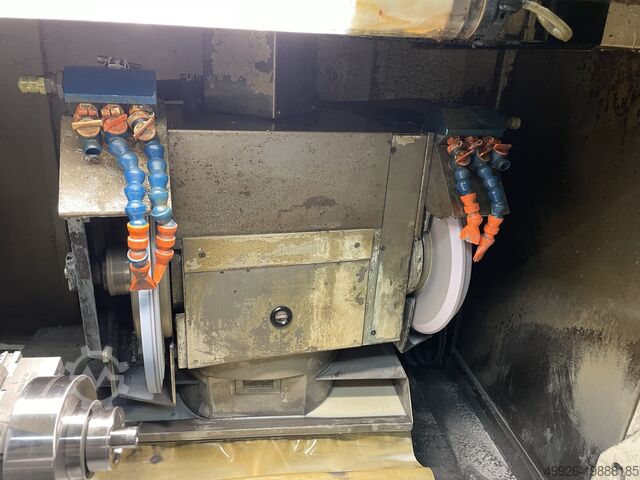

Шлифовальная головка UR:
- Мощность: 9,2 кВт / 12,5 л.с.
- Монтаж круга, макс. слева: Ø 500 x 80 мм
- Дополнительно справа макс.: Ø 400 x 63 мм

Устройство внутреннего шлифования: шпиндель HJN 828

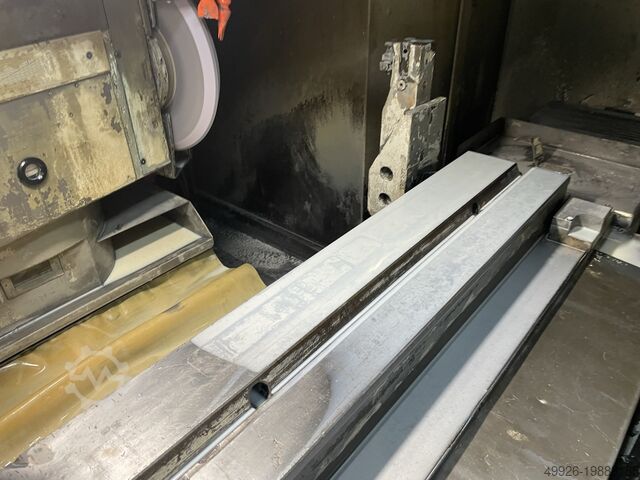

Нижний стол (ось Z):
- Расстояние между центрами: 1000 мм
- Максимальный ход: 1150 мм
- Максимальная скорость: 15 м/мин
- Максимальное разрешение: 0,1 мкм

Верхний стол:
- Расстояние между центрами: 1000 мм
- Поворот: 0 – 9°

Шлифовальная суппорт (ось X):
- Максимальный ход: 320 мм
- Максимальная скорость: 7,5 м/мин
- Максимальное разрешение: 0,1 мкм

Пневматика:
- Минимальное подключение: 6 бар
- Расход воздуха: ок. 0,6 м³/ч

Охлаждающая жидкость:
- Максимальное давление подключения: 3 бар

Требуемое пространство (для версии 1000): 3600 x 2000 мм

Техническая информация предоставлена без обязательств и прав на претензии, возможны ошибки и упущения.
