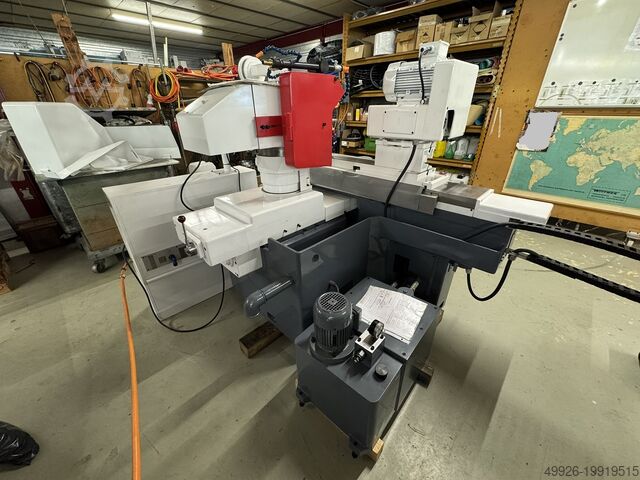

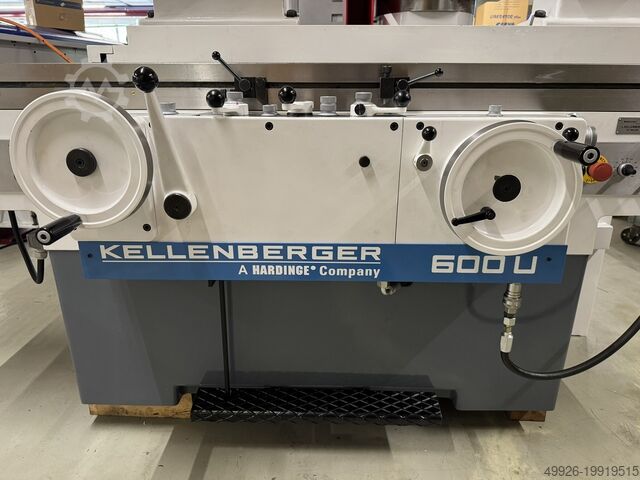

круглошлифовальный станок KELLENBERGER 600-U

Описание

Полностью отремонтирована:

Механика, геометрия, гидравлика и электрические компоненты (проверены и/или заменены)

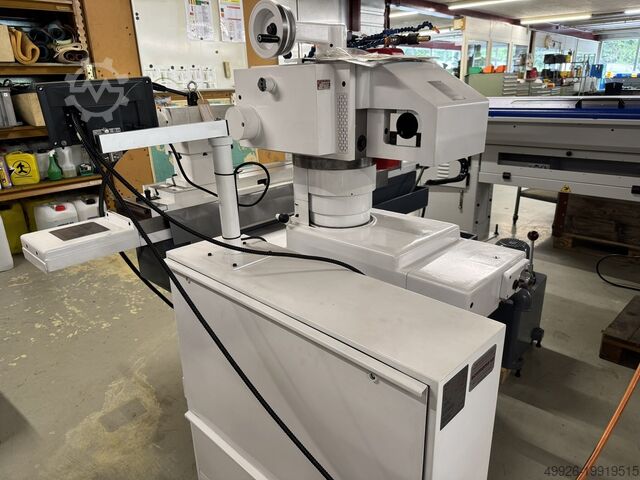

Шпиндельная бабка (держатель шлифовального круга)
Демонтаж, чистка деталей, замена изношенных и дефектных деталей, ревизия двигателя, замена подшипников, замена ремней, демонтаж шпинделя, замена уплотнений и O-колец, настройка. Новая окраска.

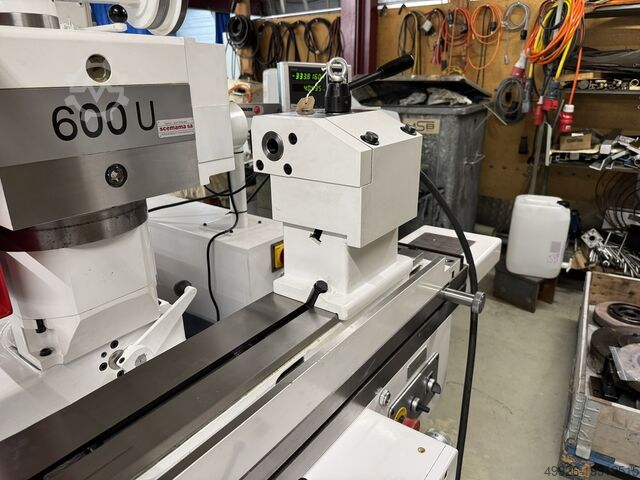

Бабка изделия (держатель детали)
Демонтаж, чистка деталей, замена изношенных и дефектных деталей, ревизия двигателя, замена ремней. Новые шпиндельные подшипники. Новая окраска.

Задняя бабка
Демонтирована, проверена, отремонтирована

Гидравлика
Демонтаж, проверка двигателя, замена шлангов, дефектных и изношенных деталей. Проверка гидравлического блока.

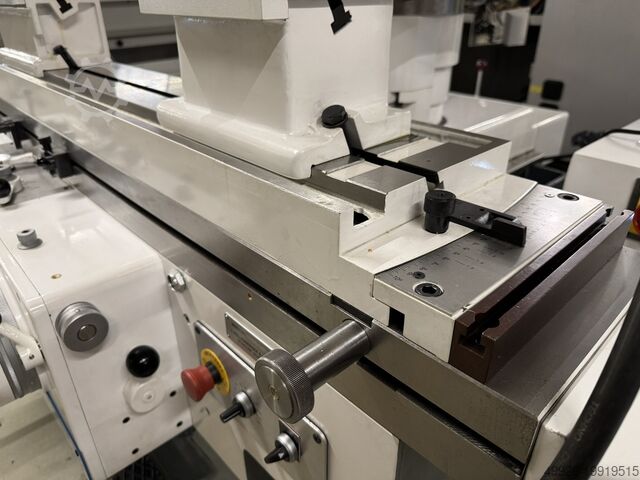

Ось X
Демонтаж, замена изношенных деталей (O-кольца, уплотнения, сегменты и т.п.), ревизия гидропоршня, шлифовка столов.

Ось Z
Демонтаж, шлифовка столов, замена изношенных и дефектных деталей, ревизия гидропоршня. Новая окраска.

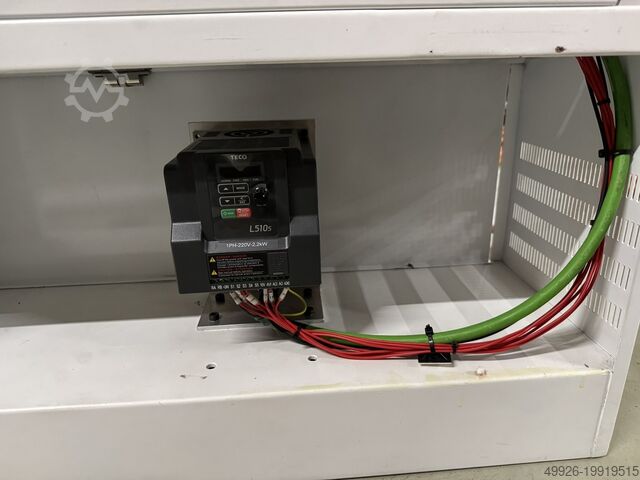

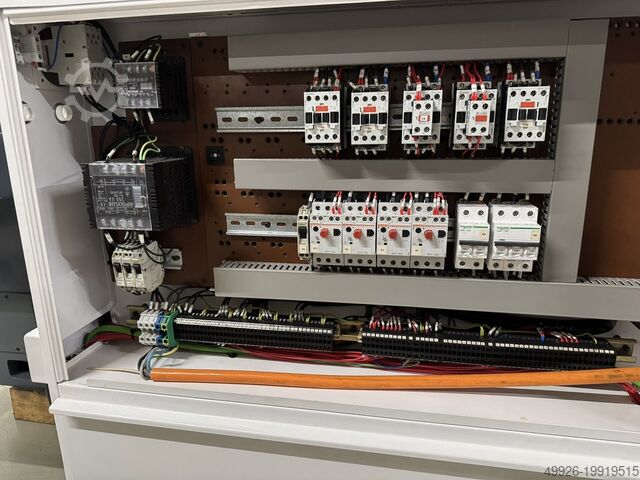

Электрошкаф
Полная проверка, замена различных реле.

Окраска
Цвета: белый RAL 9003 и серый RAL 7011

Геометрия согласно протоколу изготовителя.

Проверка и чистка различных аксессуаров

Происхождение Швейцария
Напряжение 380 / 50 / 3
Вес нетто прибл. 2200 кг
Таможенный код 8460.2920

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Расстояние между центрами (номинал) 600 мм
Макс. расстояние между центрами (выдвижная бабка) 750 мм
Высота центров (стандарт) 125 мм
Dkec Esw U Ry Nsd Ddcst
Высота центров с заменяемыми подкладками для бабок 175 → 250 мм
Макс. диаметр заготовки (при высоте центров 125 мм) 250 мм
Макс. диаметр заготовки с заменяемыми подкладками 350 → 500 мм
Поворот стола в обе стороны 10°
Макс. длина для плоскошлифования (макс. ширина = 200 мм) 900 мм
Скорость стола с плавной гидравл. регулировкой - до 6 м/мин
Время реверса стола 0-5 сек.
Круг для наружного шлифования, диаметр – ширина – посадка 400x50x127 мм
Круг для плоскошлифования 250x13x76 мм
Частота вращения шпинделя держателя круга 1500/1700/2200/3600 об/мин
Поворот шпиндельной бабки 270°
Фиксация каждые 90°
Вертикальный ход шпиндельной бабки, высота центров 125-350 мм
Поперечный ход шпиндельной бабки 285 мм
Гидравлический ход быстрого подачи и быстрого возврата 40 мм
Прерывистая подача круга при реверсе стола 0,001-0,03 мм/оборот
Непрерывная подача для шлифования врезом 0-0,9 мм/оборот
Микрометрический упор подачи, дискретность 0,001 мм/оборот
Поворот бабки изделия 360°
Скорость шпинделя бабки изделия, плавная регулировка, норм./спец. режим 20-400/10-400 об/мин
Конус шпинделя бабки изделия/задней бабки Морзе 5/3
Двигатель шпиндельной бабки ок. 4 л.с.

В случае ошибок или упущений техническая информация приводится без обязательств.
