Цилиндрический шлифовальный станок - Внешний вид KELLENBERGER R175-1500

Описание

Диаметр шлифования 350 мм
Длина шлифования 1500 мм
Высота центра 175 мм
Диаметр шлифовального круга 500мм

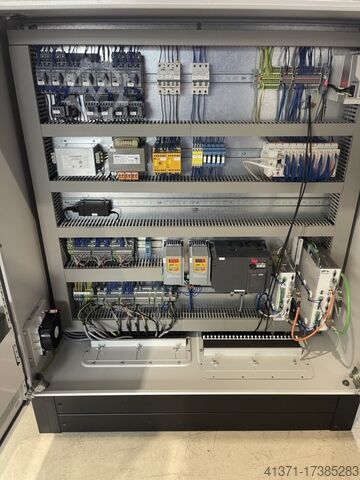

Восстановлено в соответствии с рекомендациями Kellenberger, включая
новый, современный и перспективный контроль.
новые серводвигатели по оси x и для бабки заготовки.

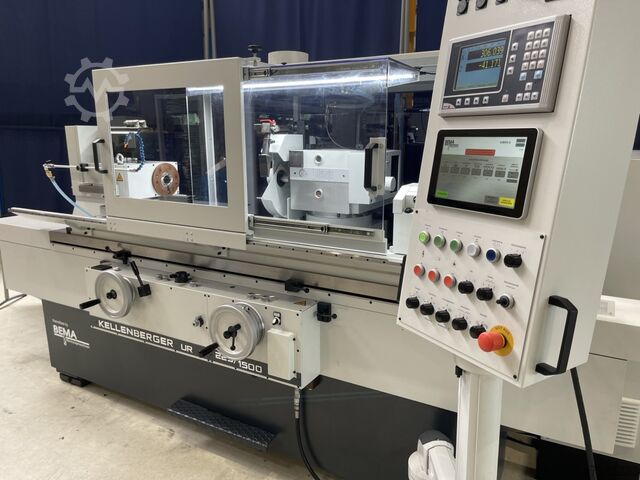

Фотография уже поставленной машины в оборудовании UR.
-Управление с помощью сенсорной панели чрезвычайно простое.
-Символы на панели управления практически идентичны
оригинальный контроль, что исключает необходимость обучения.
-Диагностическая функция с отображением сообщений ПЛК и цифрового ввода/вывода
-Функция разделки может быть расширена или изменена по желанию заказчика.
-По запросу возможна ориентированная остановка шпинделя заготовки.
-Новый максимальный размер подачи 40 мм, может быть увеличен по запросу.
-Цифровой дисплей по 2 осям. Разрешение по оси x 0,5мкм
Параметры:
- Энкодер с цифровым дисплеем в передней бабке заготовки
- Энкодер с цифровым дисплеем в шлифовальной бабке (без регулировки высоты)
с возможностью использования шпинделя)
-Новое стабильное внутреннее шлифовальное устройство диаметром 80 мм или 100 мм
с регулировкой высоты.
-Увеличение высоты центра до макс. 225мм
-Регулировка скорости шлифовального шпинделя
Включая:
-Рабочий инструмент
-Зажимная трубка для патрона
Дополнительные аксессуары по запросу.
Машина имеет электронную систему подачи по оси X.
с шаговым двигателем.
Гидравлическое продольное и ускоренное перемещение стола.
Универсальное применение в производстве наружных круглых и
Внутреннее шлифование или для наружного, поверхностного и внутреннего шлифования одновременно
Зажим отдельных деталей.
Возможные варианты:
-Полуавтоматические циклы правки для наружного и внутреннего шлифования
-автоматическая компенсация заправки.
-Контроль измерений
В настоящее время станок не соответствует
основные требования безопасности и защиты, как в BetrSichV 2015
Bdsc R Nc Ifouwv Idsnjd
называется.
Увеличение требуемого минимального целевого показателя защиты возможно за счет
Оценка риска по BetrSichV.
