Цилиндрический шлифовальный станок - Universal KELLENBERGER UR175-1500 BEMA STEP

Описание

Диаметр шлифования 350 мм
Длина шлифования 1500 мм
Высота центра 175 мм
Диаметр шлифовального круга 400 мм
Ширина шлифовального круга 50 мм
Отверстие 127 мм
Конус шпинделя заготовки MK5
Скорость вращения шпинделя заготовки 20-400 об/мин
Бабка заготовки поворачивается на 360°
Шлифовальная бабка поворачивается на 180° +/-
Скорость вращения шлифовального шпинделя 1500, 1700, 2200 об/мин
Ход подачи 0-40 мм/Ø
Подача непрерывная 0-40 мм/Ø
Поворот стола ±6,5°
Продольный ход стола 1530 мм
Скорость стола 0,02-6 м/мин
Вес заготовки между центрами 130 кг
Макс. поперечный ход 270 мм
Макс. Вес заготовки Вес в полете 130 кг, включая зажим
Внутреннее крепление шпинделя 80 мм
Крепление пиноли задней бабки MT 3
Ход пиноли 30 мм
Крепление пиноли задней бабки MT 3
Общая потребляемая мощность 6,5 кВт
Вес станка ок. 3,05 т
Требуемое пространство ок. 4 x 2 м
Станок полностью механически отремонтирован в 2014 г.
В настоящее время отремонтирован BEMA.

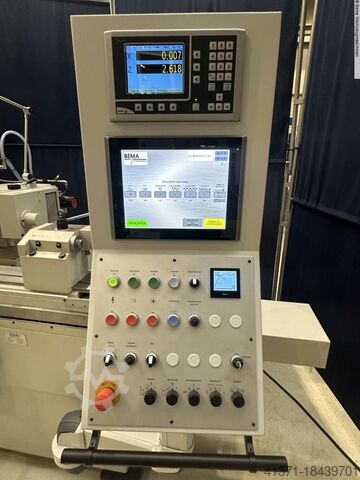

Модернизирован до новой системы управления BEMA X в 2024 г.
-Управление с помощью сенсорной панели чрезвычайно простое.
-Символы на панели управления практически идентичны
оригинальной системе управления, что устраняет необходимость в обучении.
-Диагностическая функция с отображением сообщений ПЛК и цифрового ввода-вывода
-Функция правки может быть расширена или изменена по запросу заказчика.
Bdec R Nc Ifovw Duzsnjd
-Ориентированная остановка шпинделя заготовки доступна по запросу.
-Новая максимальная скорость подачи 40 мм, расширяемая по запросу.
-Цифровой дисплей в 2 осях. Разрешение оси X 0,5 мкм
Опции:
-Энкодер с цифровым дисплеем в рабочей головке
-Энкодер с цифровым дисплеем в шлифовальной головке (регулировка высоты
со шпинделем невозможна)
-Новое, стабильное внутреннее шлифовальное устройство диаметром 80 мм или 100 мм
-Увеличенная высота центра до макс. 225 мм
-Управление скоростью шлифовального шпинделя
В комплекте:
-Рабочий инструмент
-Зажимная трубка для патрона
Дополнительные принадлежности доступны по запросу.
Станок оснащен электронной системой подачи по оси X с приводом от шагового двигателя.
Гидравлическое продольное и быстрое перемещение стола.
Универсальное применение в производстве для наружного круглого и внутреннего шлифования или для наружного, поверхностного и внутреннего шлифования за одну установку отдельных деталей.
Возможные варианты:
-Полуавтоматические циклы правки для внешнего и внутреннего шлифования
-Автоматическая компенсация правки
-Управление измерениями
В настоящее время станок не соответствует основным требованиям безопасности и защиты, указанным в BetrSichV 2015.
Увеличение требуемого минимального целевого показателя защиты должно быть определено с помощью оценки риска в соответствии с BetrSichV.
