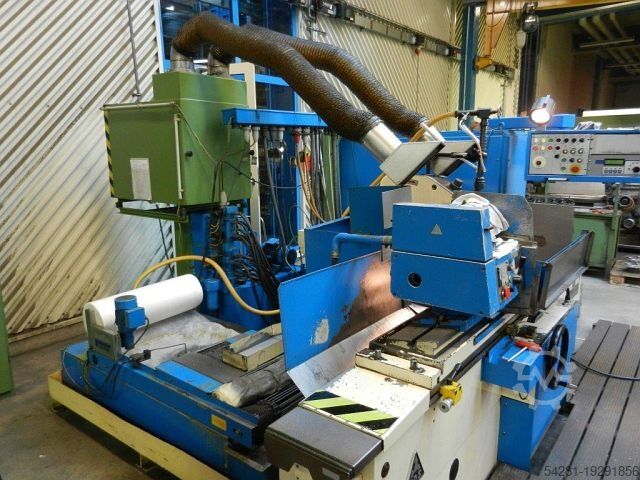

Цилиндрический шлифовальный станок TOS BUB 40-1000

Описание

Круглошлифовальный станок - внешний
Производитель: TOS
Тип: BUB 40-1000
Год выпуска: 1993
Управление: Cetos K 51
Рабочая зона круглого шлифования
Максимальный диаметр поворота: 400 мм
Масса заготовки между центрами (макс.) 500 кг
Масса заготовки, зажимаемой с одной стороны (макс.) 100 кг
РАБОЧИЙ ДИАПАЗОН ВНЕШНЕГО ШЛИФОВАНИЯ
Диаметр шлифования (макс.) 400 мм
Диаметр шлифования (мин.) 10 мм
Длина шлифования 1000 мм
СТОЛ КРУГЛОШЛИФОВАЛЬНЫЙ
Поворот (направление B) от 8,5°
Диапазон вращения оси B до -4,5°
Продольный ход 1200 мм
БАБОЧКА ЗАГОТОВКИ
Поворот (направление B) от 0°
Диапазон вращения оси B до 90°
Шпиндельный проход 40 мм
Количество ступеней редуктора 2
Мощность привода 9,5 кВт
Держатель инструмента MT 5
ЗАДНЯЯ БАБКА
Ход пиноли 40 мм
Крепление пиноли MT 5
Установочное усилие (макс.) 4 кН
ШЛИФОВАЛЬНАЯ БАБКА
Поворот (направление B) от -15°
Диапазон вращения оси B до 45°
ШЛИФОВАЛЬНОЕ ТЕЛО
Тип шлифовального тела: Диск
Диаметр (макс.) 500 мм
Отверстие: Диаметр 203 мм
Ширина 80 мм
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Подключенная мощность 16 кВА
Напряжение подключения 400 В
Частота сети 50 Гц
ГАБАРИТЫ/ВЕС
Требуемое пространство - слева/справа - 4700 мм
Требуемое пространство - спереди/сзади - 2050 мм
Общая высота 1900 мм
Общий вес прибл. 5400 кг
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ (ШЛИФОВАНИЕ)
Балансировочное устройство да
Станок в хорошем состоянии
Поворот бабки заготовки на 90°
Поворот бабки шлифования -15°, +45°
Поворот стола на +8°30' 4°30'
Аксессуары:
- Гидростатический шпиндель
Bsc Rewp D Auj Nc Ifnsdd
- Различные корундовые шлифовальные круги
- Два алмазных шлифовальных круга
- Балансировочная головка MPM, заменена в 2021 г.
- Фильтрующая система
- Вытяжная система
