Цилиндрический шлифовальный станок - Внешний вид KELLENBERGER R125-1000

Описание

Диаметр шлифования 250 мм
Длина шлифования 1000 мм
Высота центра 125 мм
Диаметр шлифовального круга 500 мм
Ширина шлифовального круга 80 (100) мм
Диаметр ствола 203,2 мм
Конус шпинделя заготовки МК5
Скорость вращения шпинделя заготовки 20-400 об/мин
Поворот рабочей головки на +/- 360 °
Поворот шлифовальной бабки +/- 0 °
Ход подачи за ходом 0-9,99 мм/Ø
Непрерывная подача 0-9,99 мм/Ø
Поворот стола +/- 10 °
Скорость стола 0,02-6 м/мин
Вес заготовки между центрами 130 кг
Вес заготовки макс. - полет 130 вкл. зажим кг
Поперечный ход 270 мм
Держатель пиноли задней бабки MK 3
Ход шпинделя 30 мм
Общая потребляемая мощность 5,5-7,5 кВт
Вес машины прибл. 2,7 т
Как мировой лидер в области капитального ремонта Kellenberger
/Модернизация Мы можем не только восстановить машины до качества новых машин
и с гарантией, но также можем предоставить вам
предлагаем сервисное обслуживание ваших машин.
Геометрически отремонтирован и перекрашен в соответствии с протоколом измерений Kellenberger.
Полностью новая электрическая система с новым управлением подачей.

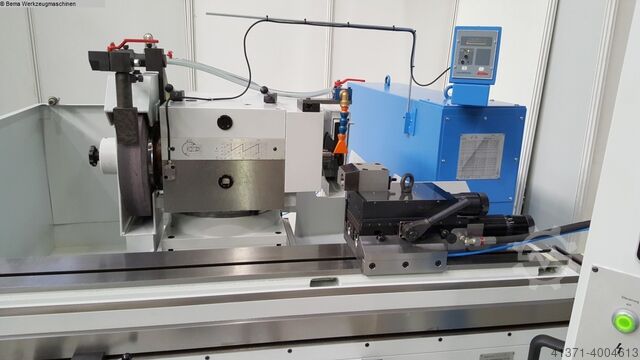

Фотографии уже поставленной машины того же типа, но в версии 1500 мм
Ширина центра и универсальная шлифовальная головка вместо головки с диском 500
для наружного круглого шлифования.
Оборудование:

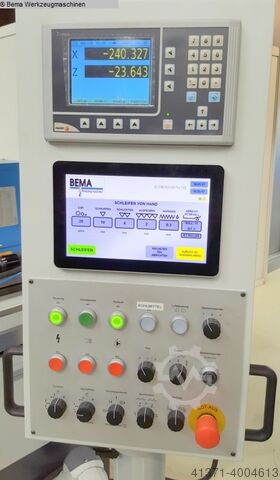

- 2-осевой цифровой дисплей
- Новый бумажный ленточный фильтр DGS
Дополнительно за дополнительную плату:
- Полуавтоматическая заправка
- Компенсация размеров правки
- Контроль зазоров
- Автоматическое измерение
- Защитные двери
Система подачи с электронным управлением и шаговым двигателем. Гидравлический
Продольное и ускоренное перемещение стола. Мощный, неповоротный
Шлифовальная бабка для производственных работ по наружному круглому шлифованию.
Применение: Обработка высокоточных деталей в коробках передач,
Станкостроение и общее машиностроение. Соединительные петли для
Гидравлическая промышленность.
В настоящее время станок не соответствует
основные требования безопасности и защиты, как в BetrSichV 2015
Bdoc Rjd Ih Ege Nc Ifnsd
называется.
Увеличение требуемого минимального целевого показателя защиты возможно за счет
Оценка риска по BetrSichV.
