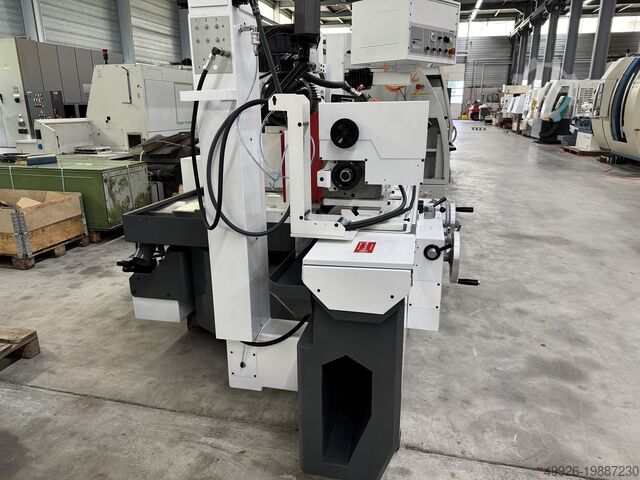

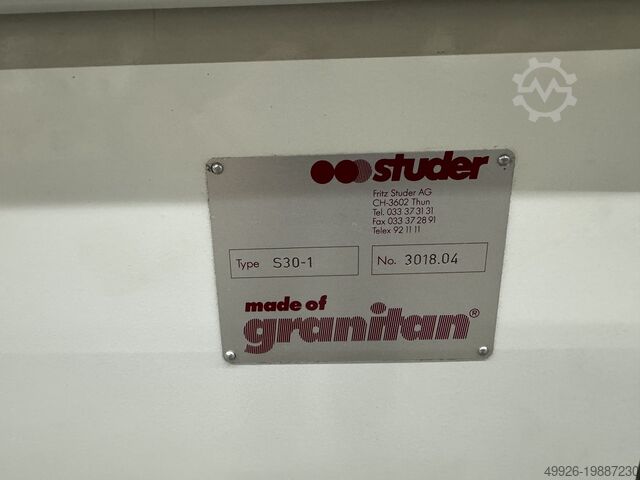

круглошлифовальный станок Studer S30

Описание

Страна производства: Швейцария
Напряжение: 380/50/3
Собственный вес: 3100 кг
Габаритные размеры: 230x155x170 см
Установленная мощность: 13 кВА
Таможенный код: 8460.2920

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ РАЗМЕРЫ
Расстояние между центрами: 650 мм
Максимальный размер шлифуемой детали (SpW+bs): 80 мм
Ход: 700 мм

ПРОДОЛЬНАЯ СУППОРТНАЯ ПОДАЧА
Максимальный ход: SpW+50 мм
Минимальный автоматический ход: 1,5 мм
Скорость: 50-5500 мм/мин
Время реверса: 0-6 сек.
Максимальный угол поворота стола: 12°/10°/8,5°/6°
Пневматическая разгрузка стола и бабки зажима заготовки

ПОПЕРЕЧНАЯ СУППОРТНАЯ ПОДАЧА
Максимальный ход: 300 мм
Быстрая подача: 60 мм
Dkecjw T Sd To Ed Ddcet
Глубина врезки по диаметру: 3,4 мм
Подача 1: 0,012-6 мм/мин
Подача 2: 0,012-1,2 мм/мин
Подача по импульсам: 0,001-0,05 мм

ШПИНДЕЛЬ НАСАДНОГО КРУГА
Шлифовальный круг слева, внешняя шлифовка: 400x80x127 мм
Приводная мощность: 5,5 кВт
Скорость по периферии: 35 м/с
Частота вращения: 1670/2110 об/мин
Внутренние шлифовальные устройства для шпинделей с ременным приводом (включая приводную единицу): 1,5 кВт

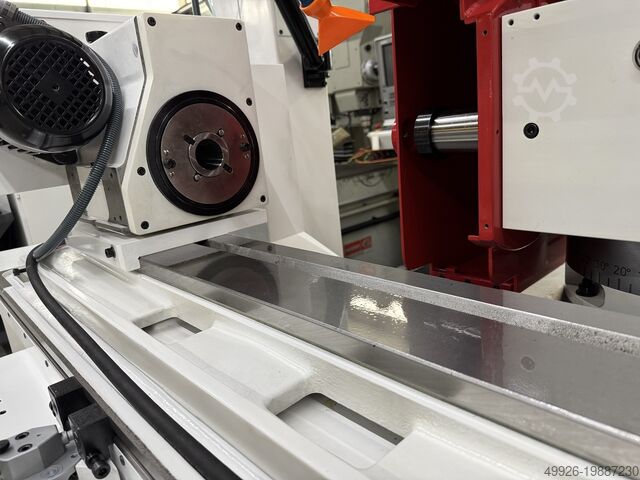

ШПИНДЕЛЬ ДЕРЖАТЕЛЯ ДЕТАЛИ
Диапазон поворота: 0-90°
Плавная регулировка частоты вращения: 30-1000 об/мин
Внутренний конус: Морзе 5
Зажимные цанговые патроны: W-25
Мощность привода: 0,55 кВт
Максимальная масса детали между центрами: 130 кг
Максимальный крутящий момент при шлифовании "на весу": 100 Нм

ЗАДНЯЯ БОБЫШКА
Внутренний конус: Морзе 3
Ход пиноли: 35 мм
Точная регулировка по цилиндричности: +- 40 мкм

ГАРАНТИРОВАННАЯ ТОЧНОСТЬ ОБРАБОТКИ
Прямолинейность образующей на 630 мм: 0,003 мм
Круглость при шлифовании "на весу": 0,0003 мм

ПОДКЛЮЧЕНИЕ
Максимальная потребляемая мощность: 13 кВА
Допустимые колебания напряжения: -15% +10%
Допустимые колебания частоты: +- 3%
Требуемое давление сжатого воздуха: 5 бар

В случае ошибок или упущений технические данные предоставлены без обязательств.
