Бесцентрово-шлифовальный станок

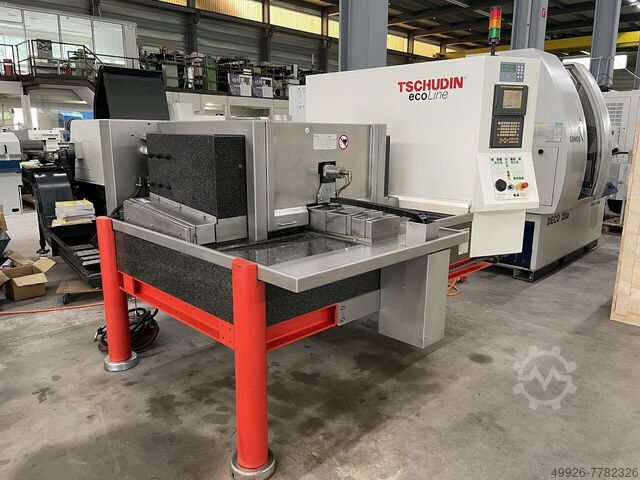

Бесцентрово-шлифовальный станок Tschudin ECOLINE 400 CNC
Год выпуска
2006
Состояние
отличное состояние (б/у)
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Происхождение изготовления CHНапряжение 3x400V - 24(V - DC)
Размеры 237x206x195 см
Вес нетто 5500 кг
ТЕХНИЧЕСКИЕ ДАННЫЕ

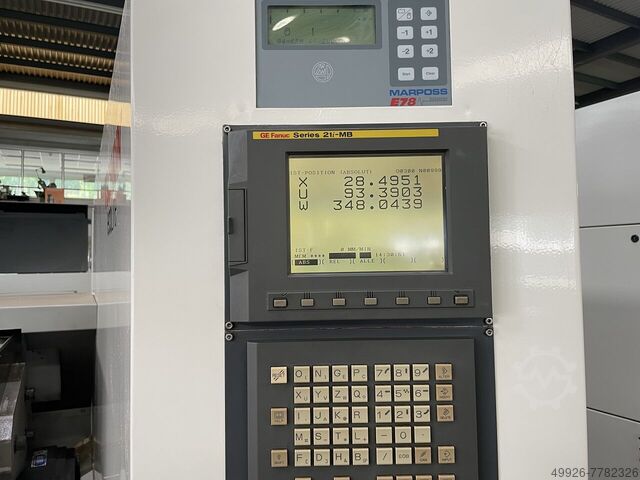

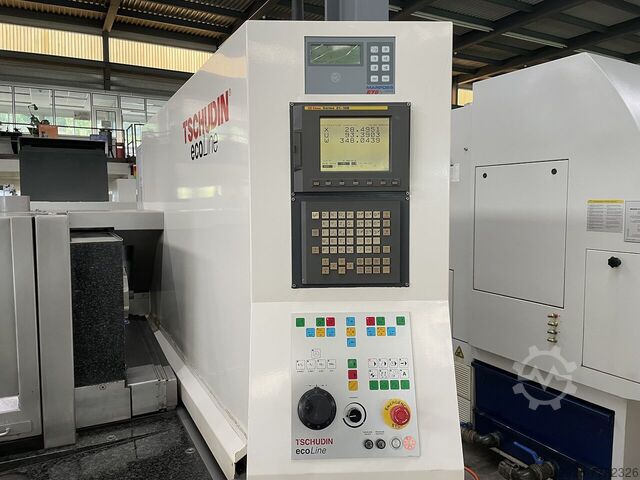

Управление Fanuc 21i-MB
3 оси U: Ось рабочего шлифовального круга.
W: Заготовка к заготовке / ось правки.
X: Ось правящего круга.
Рабочие диапазоны сквозного шлифования
Диаметр заготовки Ø 1,5 - 50 мм
Рабочие диапазоны врезного шлифования
Диаметр заготовки Ø 1,5 - 100 мм
Длина шлифования макс. 270 мм

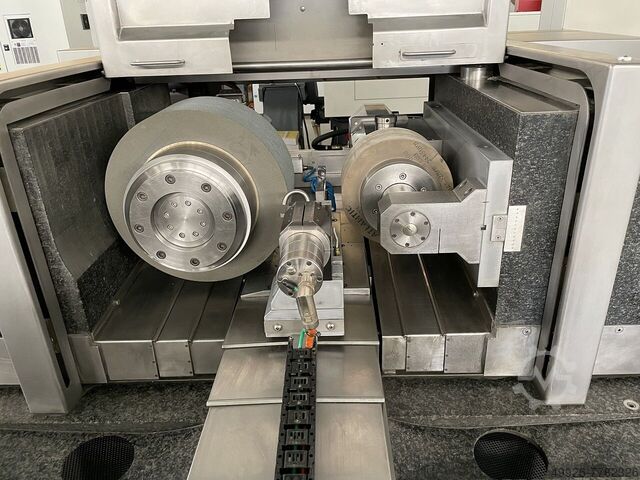

Шлифовальный круг
Наружный диаметр макс. Ø 400 мм
Внутренний диаметр Ø 203,2 мм
Скорость не более 50 м/с.
Мощность привода 11 кВт
Мощность привода по выбору 29 кВт
Колесо управления
Макс. Наружный диаметр Ø 250 мм
Внутренний диаметр Ø 127 мм
Скорость 5 - 1'000 мин-1
Угол наклона +5° / -5°.
Мощность привода 3,7 кВт
Точность позиционирования
По всем 3 осям 0,1 мкм
Разрешение стеклянных шкал 0,05 мкм
Dkoc Ed Ddoiqt S Ajcot
Размеры
Длина 2060 мм
Ширина, (с открытой дверью) 2370 мм (3120 мм)
Высота, (с открытой защитой) 1950 мм (2100 мм)
Вес 5500 кг
Сжатый воздух
Макс. Давление 16 бар
Расход воздуха 165 л/мин
Расход воздуха с правкой шпинделя 250 л/мин.
Температура +15° / +40° C.
за исключением ошибок и упущений, технические данные предоставляются без обязательств.
