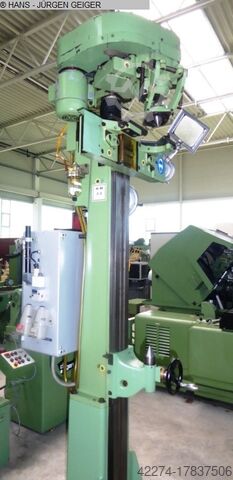

Центрошлифовальный станок TECHNIKA ZSM 5100-2000

Описание

Диаметр заготовки 125 мм
Глубина шлифования 50 мм
Длина зажима 2000 мм
Общая потребляемая мощность 0,5 кВт
Вес станка ок. 1000 кг
Занимаемая площадь ок. м
А Н О Т И Н
Мы можем предложить вам без обязательств со склада, с учетом ошибок и предварительной продажи
с учетом ошибок и предварительной продажи:
T E C H N I C A (Швейцария)
Вертикальный шлифовальный станок с центральным отверстием
Тип ZSM 5100 - 2000
год постройки ок. 1975 серийный номер 66 32 7872
_____
Расстояние между центрами 50 - 2 000 мм
Заготовка-? 8 - 125 мм
Поворотный центр задней бабки ./. направляющая 290 мм
Поворотный диаметр тисков ./. колонны шлифовальной головки прибл. 300 мм
Вес заготовки ок. 250 кг
макс. конусность центровочного отверстия-Æ 2-50 мм
макс. угол конусности центрирующего отверстия 60 °
Диапазон зажима тисков прибл. 4-150 мм
Ход шлифовальной головки, вертикальный, грубая регулировка 130 мм
Точная регулировка установленной точки с помощью маховика 0,01-1 мм
Шлифовальный палец - Æ 20 - 60 мм
Скорость вращения шлифовального шпинделя в зависимости от шкива Ременной шкив 13 000 - 45 000 об/мин
Привод заготовки 0 об/мин
Bsc R Ncovanrco Ifnedd
Общий привод ок. ок. 0,5 кВт 400 В - 50 Гц Вес ок. 1.000 кг
Принадлежности / специальное оборудование:
Станок был удлинен с помощью нижней части на болтах до
2000 мм!
- В этом станке шлифовальный палец вращается вокруг параллельной, смещенной оси.
и таким образом создает планетарное движение вдоль полой конической поверхности, подлежащей шлифовке
Движение вдоль полого конуса шлифуемой поверхности в центре заготовки.
- Регулируемые вручную по высоте тиски для центрирования заготовок с твердосплавными вставками
и
с противовесом, а также с ручным зажимом и центрированием заготовки.
- Ручное устройство для правки, установленное сбоку от шлифовального шпинделя, ход ок.
40 мм
с дополнительным маятниковым движением для получения геометрически
точной
коническая форма
- Пневматическая смазка шлифовального шпинделя масляным туманом
- Устройство предварительного центрирования заготовки может быть откинуто
- Регулируемая вручную по высоте задняя бабка и углубление в станине станка
для длинных заготовок
заготовок, но без привода заготовки в задней бабке.
Состояние : хорошее - готов к демонстрации - сегодняшняя новая цена не менее € 80.000.
Редкий станок!
Видео можно найти по этой ссылке :
Доставка : со склада - по мере просмотра
Оплата : строго нетто - после получения счета до доставки
Мы просим вас сделать заказ. Больше шлифовальных машин с центральным отверстием в нашем
предложение.
Q U O T A T I O N
Мы рады предложить вам бывшие в употреблении изделия с учетом предварительной продажи и ошибок в
технических данных:
T E C H N I C A (Швейцария)
Станок для шлифования центральных отверстий
Модель ZSM 5100 - 2.000
Год ок. 1975 S/N 66 32 7872 - J 3278
_____
Расстояние между центрами 50 - 2.000 мм
Высота центров ок. 125 мм
Ø заготовки в зажимных тисках 8 - 125 мм
Перемещение заготовки над направляющей задней бабки 290 мм
Максимальный размах заготовки над стойкой шлифовальной бабки 300 мм
вес заготовки 250 кг
Макс. конусность центрального отверстия Ø 2 - 50 мм
Макс. угол конусности центрального отверстия 60 °
Зажимное р...
