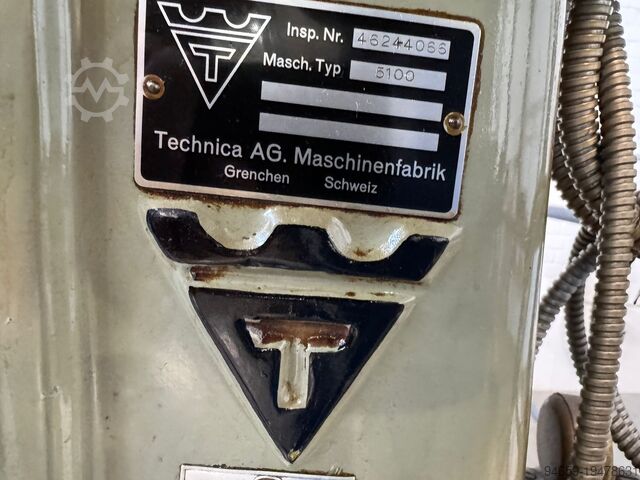

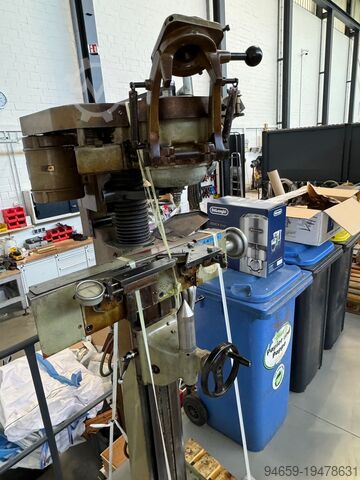

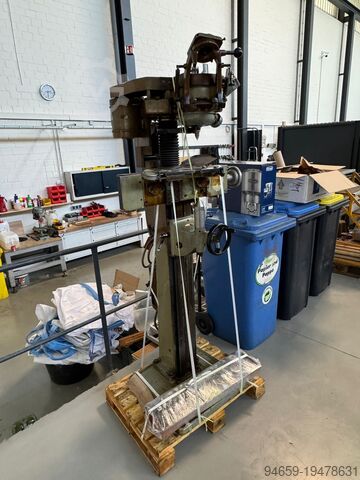

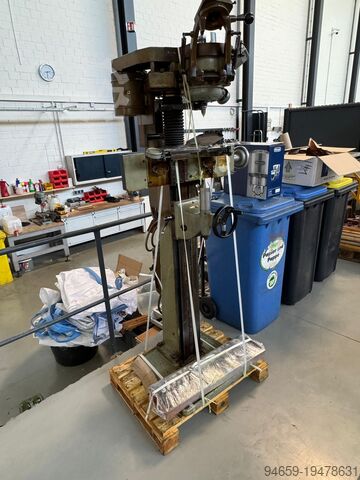

центральный шлифовальный станок Technica AG 5100

Описание

Тип станка: шлифовальный станок для обработки центрических отверстий
Модель: AG 5100
Год выпуска: примерно 1975–2000 (различные серии)
Длина шлифовального хода (межцентровое расстояние): 50 мм – 2 000 мм
Диаметр зажима заготовки в шпинделе: 8 мм – 125 мм
Максимальный диаметр обработки над направляющей задней бабки: ок. 290 мм
Максимальный вылет над стойкой шлифовальной головки: ок. 300 мм
Максимальный вес заготовки: ок. 250 кг
Диапазон диаметров центрирующего отверстия: 2 мм – 50 мм
Угол конуса центрирующего отверстия: ок. 60°
Диапазон зажима патрона: ок. 4 мм – 150 мм
Вертикальный ход шлифовальной головки (грубая настройка): ок. 130 мм
Тонкая подача шлифовального штифта: 0,01 мм – 1 мм за оборот
Диаметр шлифовального штифта: 20 мм – 60 мм
Скорости вращения шлифовального шпинделя: 13 000 об/мин – 45 000 об/мин
Привод шпинделя: ок. 0,5 кВт
Питание станка: 400 В, 50 Гц
Вес станка: ок. 1 000 кг
Габариты (Д × Ш × В): ок. 1 900 мм × 600 мм × 1 800 мм
Doc Eowwrdied Ddcskt
Смазка/охлаждение: пневматическая масляно-туманная смазка шпинделя
Отверстие для длинных заготовок в основании станка, регулировка высоты задней бабки с твердосплавными вставками и вращающимся центром
Ручное устройство для правки, установлено сбоку на шлифовальном шпинделе, ход ок. 40 мм, с маятниковым движением для точного формирования конуса
Откидное устройство предварительного центрирования заготовки
Нет привода заготовки через заднюю бабку (пассивный центр)
