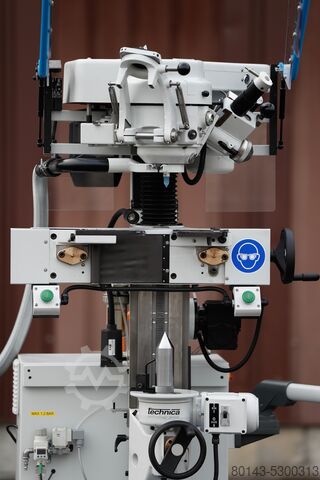

Шлифовальный станок с центральным отверстием Technica Zentroflex 14-SA-110 (CNC Control)

Описание

Диаметр зажима заготовки: ø 3 – 140 мм
Длина заготовки: 50 – 1.100 мм
Диаметр центрального отверстия: ø 1 – 100 мм
Вес заготовки: макс. 170 кг
Угол центрального отверстия: 60 °
Точность: < 1 мкм (субмикронная точность)
Скорость шпинделя: 5000–45000 об/мин

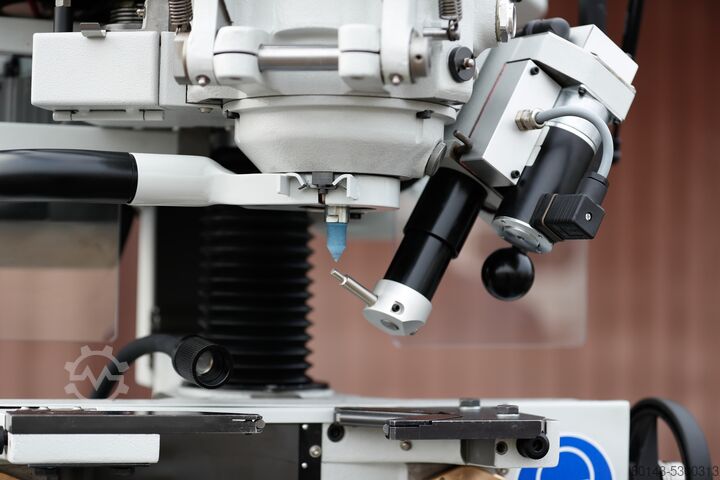

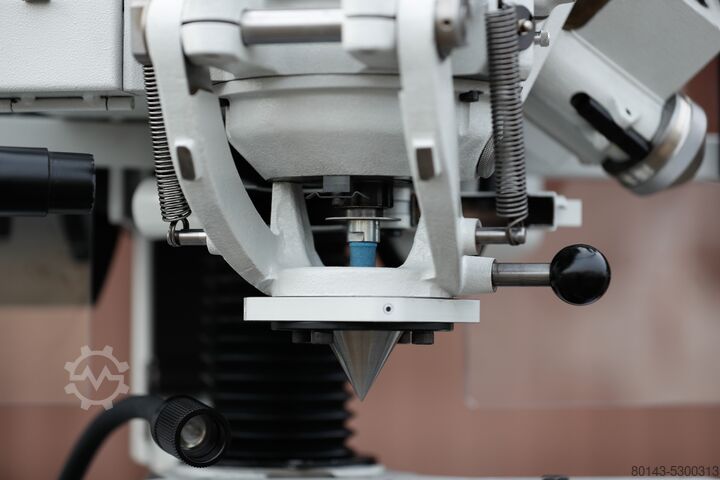

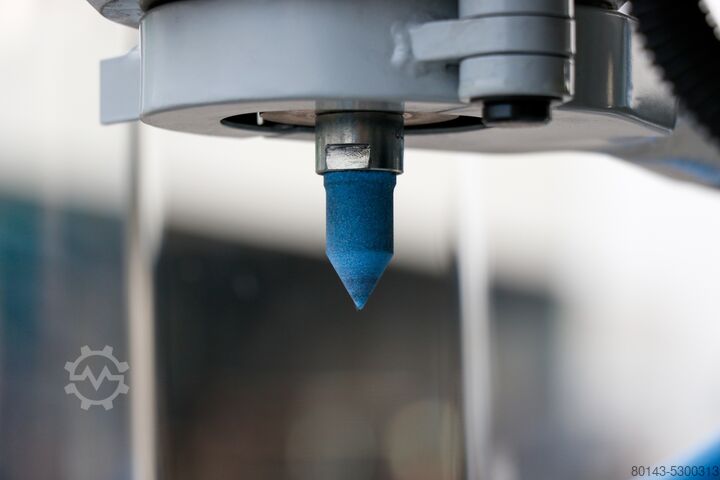

Движения шлифовального конуса: 3+1
Вращение
Орбитальное вращение
Ударное движение
+1 вращение заготовки
Техника шлифования Quirlig: включена (штриховая схема шлифования)
Процесс шлифования: полуавтоматический, ЧПУ

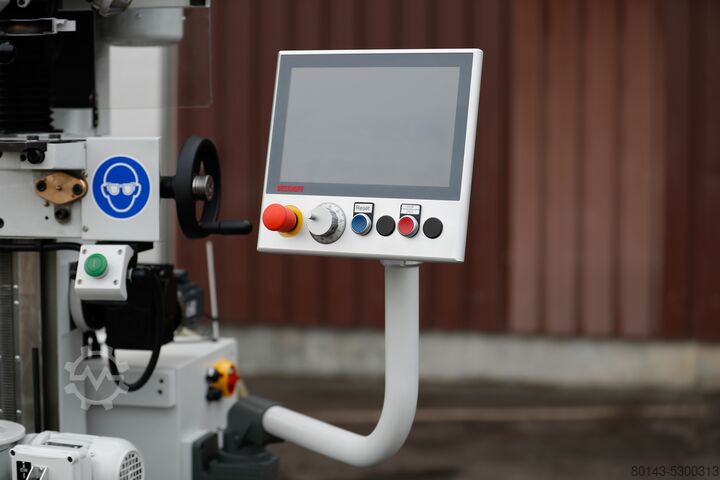

Панель управления: Beckhoff
Движения ЧПУ: ось Z
Совместимость с Industry 4.0: доступно
Полуавтоматическая правка шлифовального конуса: включена
Вращение заготовки: доступно (опция)

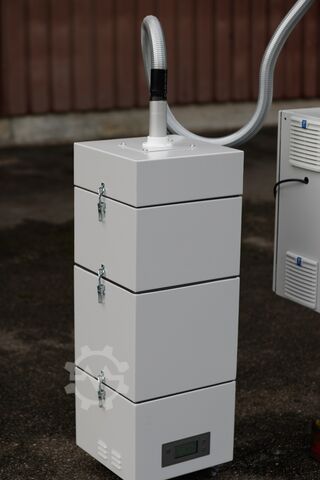

Удаление и фильтрация пыли: доступно (опция)
Отрасли: прецизионное шлифование, авиация, автомобилестроение, машиностроение и т. д.
Преимущества:
Субмикронная точность: достижение субмикронной (< 1 мкм) точности шлифования благодаря швейцарскому проектированию и прочной конструкции станка.
Устойчивая надежность: обеспечение надежной и устойчивой обработки.
Экономическая эффективность и высокая производительность: получение выгоды от более низких производственных затрат и высокой производительности за счет короткого процесса шлифования и сокращенного времени производства для последующих процессов (круглое шлифование).
Технология шлифования Quirlig: ощутите оптимизированный процесс шлифования с технологией шлифования Quirlig. Правильно отшлифованные центральные отверстия с перекрестным рисунком шлифования. Перекрестный рисунок шлифования гарантирует, что масло удерживается, когда заготовка помещается между центрами во время процесса цилиндрического шлифования, создавая микрослой масла. Микрослой масла предотвращает нежелательный «сухой ход» во время цилиндрического шлифования.

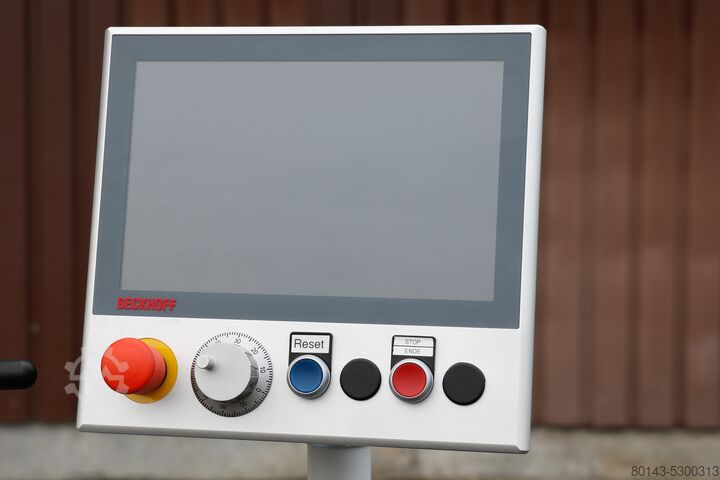

Простая в использовании панель управления ЧПУ: получение выгоды от очень простого управления и записи программы шлифования с помощью панели управления Beckhoff и сервопривода оси Z.
Boc R Nc Ifsgb Ec Honsdd
Industry 4.0: Полностью совместим с приложениями Industry 4.0 благодаря панели управления Beckhoff.
Низкие затраты на техническое обслуживание: Наслаждайтесь низкими затратами на техническое обслуживание в течение всего срока службы станка благодаря конструкции швейцарского качества.
Станки для шлифования центральных отверстий серии Zentroflex SA предназначены для высокоточного круглого шлифования в авиационном, автомобильном и машиностроительном секторах. Кроме того, серия Zentroflex SA является идеальным решением для восстановления деталей, деформированных после термообработки, или для снижения затрат на круглое шлифование.
Движение по оси Z обеспечивается серводвигателем в форме ЧПУ. Деталь загружается-выгружается и зажимается вручную. Настройки выполняются с панели управления ЧПУ, а шлифование запускается нажатием кнопки запуска. Никакие другие ручные настройки или управление во время шлифования не производятся.
Свяжитесь с нами для получения более подробной информации.
