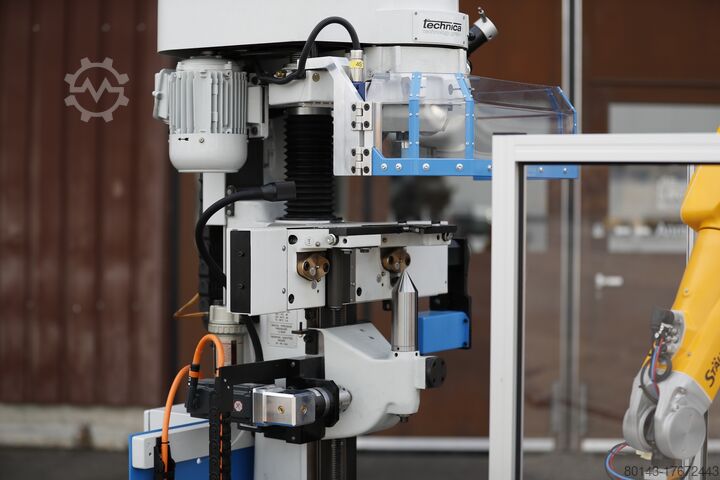

Шлифовальный станок с центральным отверстием Technica Zentroflex 14-A-110 (Robotic & CNC)

Описание

Диаметр зажима заготовки: ø 3 – 140 мм
Длина заготовки: 50 – 1.100 мм
Диаметр центрального отверстия: ø 1 – 100 мм
Вес заготовки: макс. 170 кг
Угол центрального отверстия: 60 °
Точность: < 1 мкм (субмикронная точность)
Скорость шпинделя: 5000–45000 об/мин
Движения шлифовального конуса: 3+1
Вращение
Орбитальное вращение
Ударное движение
+1 вращение заготовки
Техника шлифования Quirlig: включена (штриховая схема шлифования)
Процесс шлифования: роботизированный, с полным ЧПУ
Панель управления: Beckhoff
Движения ЧПУ: ось Z1, ось Z2, зажим заготовки

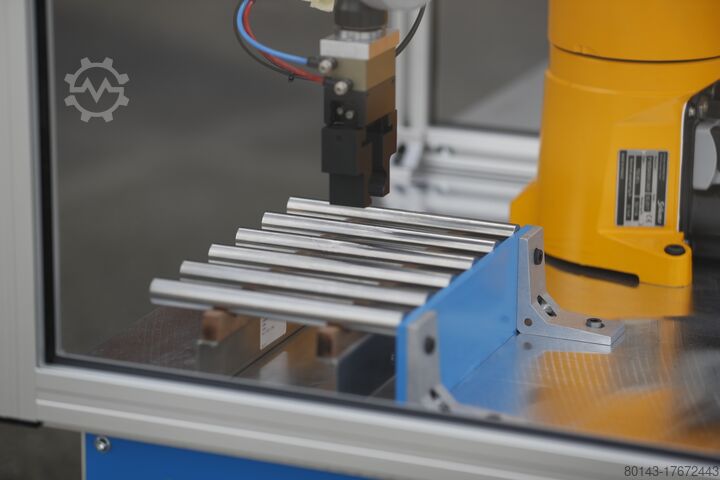

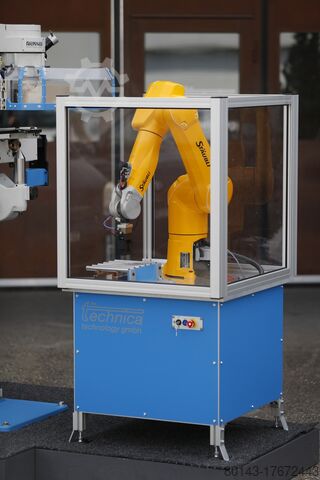

Подача: роботизированная рука Stäubli для загрузки, выгрузки и выравнивания
Автоматическая правка шлифовального конуса: включена
Автоматическая компенсация после правки: включена
Совместимость с Industry 4.0: доступно
Вращение заготовки: Доступно (опция)
Пылеудаление и фильтрация: доступно (опция)
Секторы: : прецизионное шлифование, авиация, автомобилестроение, машиностроение и т. д.
Преимущества:
Субмикронная точность: достижение субмикронной (< 1 мкм) точности шлифования благодаря швейцарскому проектированию и прочной конструкции станка.
Устойчивая надежность: обеспечение надежной и устойчивой обработки.
Непрерывное производство: достижение непрерывного производства с помощью функций подачи роботизированной руки, автоматической правки и автоматической компенсации, что устраняет необходимость постоянного контроля со стороны оператора.
Технология шлифования Quirlig: ощутите оптимизированный процесс шлифования с технологией шлифования Quirlig. Правильно отшлифованные центральные отверстия с перекрестно-заштрихованным рисунком шлифования. Перекрестно-заштрихованный рисунок шлифования обеспечивает удержание масла, когда заготовка помещается между центрами во время процесса цилиндрического шлифования, создавая микрослой масла. Микрослой масла предотвращает нежелательный «сухой ход» во время цилиндрического шлифования.
Простая в использовании панель управления с ЧПУ: используйте полноценную панель управления с ЧПУ, которая позволяет вам контролировать все оси станка, управлять роботизированной подачей и выполнять автоматическую правку с помощью панели управления Beckhoff. Легко сохраняйте все программы шлифования и отслеживайте рабочее время станка, эффективность и ошибки.
Bsc R Nc Ifou Nmi Nsnsdd
Industry 4.0: полностью совместим с приложениями Industry 4.0 благодаря панели управления Beckhoff.
Низкие затраты на техническое обслуживание: наслаждайтесь низкими затратами на техническое обслуживание в течение всего срока службы станка благодаря швейцарскому качеству конструкции.
Шлифовальные станки для центральных отверстий серии Zentroflex A предназначены для высокоточного круглого шлифования в авиационном, автомобильном и машиностроительном секторах для массового производства. Кроме того, серия Zentroflex A является идеальным решением для восстановления деталей, деформированных после термообработки, или для снижения затрат на круглое шлифование.
Благодаря 6-осевой роботизированной руке и серводвигателям на всех осях станка шлифовальные станки для центральных отверстий серии Zentroflex A работают полностью автономно. Все операции по загрузке и выгрузке выполняются роботизированной рукой. Все перемещения осей станка также выполняются автономно с помощью серводвигателей. Правка конуса и компенсация также выполняются автоматически. Все перемещения и измерения станка выполняются с панели управления ЧПУ.
Свяжитесь с нами для получения более подробной информации.
