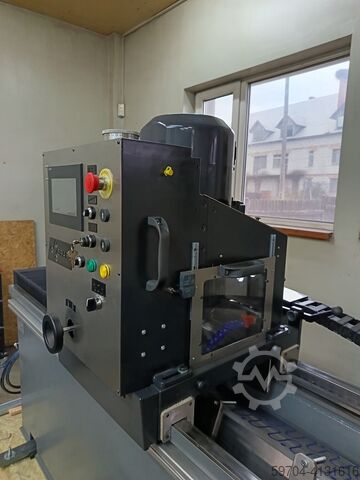

Промышленная шлифовальная машина для ножей GRAFS GR-2400e

Описание

Заточной станок GRAFS GR-2400e — это машина, предназначенная для производственных предприятий, заточных мастерских, деревообрабатывающей, бумажной и металлообрабатывающей промышленности. Идеально подходит для заточки гильотинных ножей, ножей рубильных машин, грануляторов, рубанков или ножей для резки бумаги — как версии HM, так и HSS.
Это полностью современная конструкция, построенная в Польше с использованием компонентов высочайшего качества (Mitsubishi, Schneider, INA). Благодаря автоматизации процесса, точным настройкам и интуитивно понятному управлению обеспечивается высокое качество заточки и комфорт работы — даже при больших нагрузках.
Bdec Rjd Tc Has Nc Ifned
Технические данные:

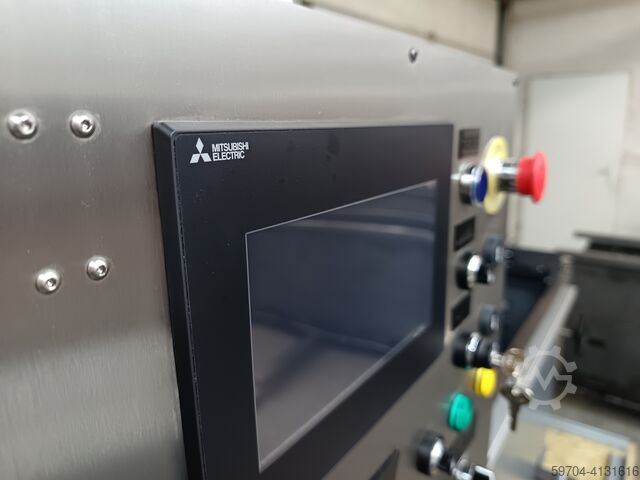

• Панель управления Mitsubishi Touch Screen HMI 7";
• Мицубиси ПЛС,
• Инвертор Mitsubishi для регулирования скорости/подачи каретки,
• Система онлайн-связи с технической поддержкой GRAFS в случае возникновения проблем,

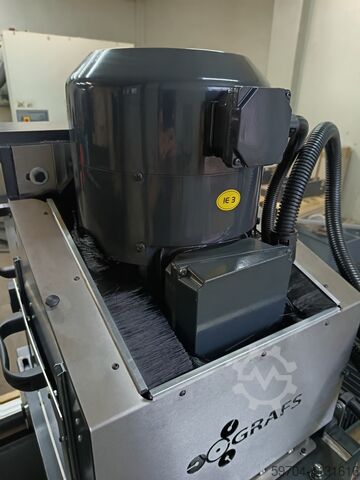

• Двигатель шлифовального круга 11 кВт (15 л.с.), 400-3-50 Гц;
• Корундовый шлифовальный круг Ø250 мм в алюминиевой оправке (сегментированный шлифовальный круг по запросу);

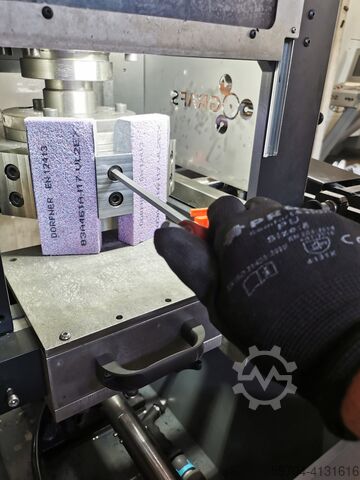

• Система быстрой замены шлифовального круга, адаптер шлифовального круга с 3 крепежными винтами,
(возможность установки любого типа шлифовального круга),
• Вращение шлифовального круга влево/вправо;
• Электромагнитный держатель 180x2400 мм; Шлифовка поверхностей в диапазоне 180х2400 мм,
• Т-образный паз на другой стороне магнитного держателя (сторона оператора),
• Редуктор с точной угловой шкалой, для вращения магнитного стола в диапазоне ±120°;
• Быстрое опускание и подъем шлифовального круга (с помощью переключателей) и медленный подвод с помощью маховика;
• Автоматическая подача шлифовального круга вниз, контролируемая ПЛК Mitsubishi (0,001-0,05 мм);
• Автоматический рабочий цикл (черновая обработка, искрообразование);
• Изменяемая скорость каретки от 1 до 16 м/мин;

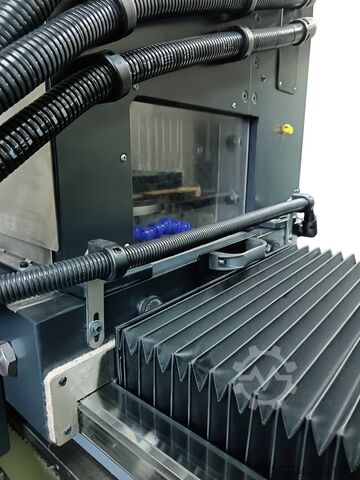

• Подача охлаждающей жидкости через 2 форсунки по обеим сторонам шлифовального двигателя;
• Продольная регулировка угла наклона шлифовальной головки от 0° до 5°; (возможность шлифования плоских поверхностей),
• Внешний бак с насосом;
• Магнитный фильтр охлаждающей жидкости МОДЕЛЬ MS,
• Сменные закаленные стальные полосы на направляющих корпуса машины, 2 сверху и 2 по бокам от основной направляющей.
• Опорные катки INA, в том числе один с регулируемым кулачком,
• Цельный корпус машины (стальные листы толщиной 10 мм), ребристая, сварная, механически вибрирующая конструкция,
• Электрический шкаф с компонентами от Shneider, Omron, Mitsubishi,
• Безопасный кожух шлифовального круга с магнитным выключателем безопасности,
• Руководство пользователя и меню панели управления на польском / английском / немецком / чешском / испанском / французском языках,
• Светодиодная лампа в рабочей зоне,
ПО ЗАПРОСУ:
• Различные типы крепления ножей,
• Сепаратор охлаждающей жидкости с автоматическим бумажным фильтром,
• Мощность главного двигателя шлифования может составлять 5,5 кВт, 7,5 кВт и 11 кВт,
• Заточной станок GRAFS GR может быть изготовлен по запросу с различной длиной заточки: 1200 мм, 1800 мм, 2100 мм и 2400 мм, 3000 мм,

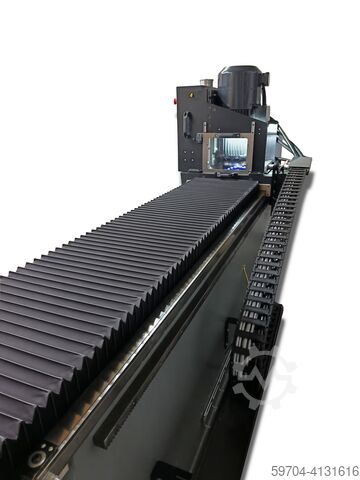

• Чехлы-гармошки на весь корпус машины,
• Сборщик тумана,
100% производство в Польше. Мы опытный шлифовальный цех – 12 лет на рынке. Мы внедряем системы заточки на предприятиях с нуля и передаем все наши ноу-хау.
Мы предоставляем документацию, декларацию CE, инструкции на польском/английском/немецком и других языках.
