шлифовальный станок для распредвала Toyoda GL32M-63

Описание

УНИВЕРСАЛЬНЫЙ КРУГЛОШЛИФОВАЛЬНЫЙ СТАНОК С ЧПУ TOYODA (JTEKT) GL32M-63
Оснащен:
Шлифовальный круг CBN
Флажок
Устойчивый упор
Вращающийся правщик на рабочей головке

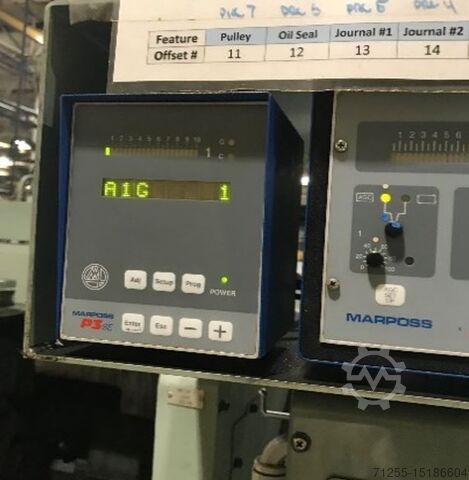

Система мониторинга Marposs P3SE

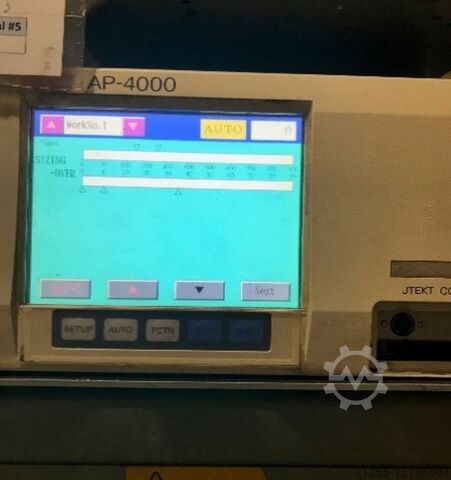

Toyoda In Process Gaging
Акустический контроллер Marposs E20N
Устранитель воздушных зазоров
Bscertrzps R Nc Ifnjdd
Контроль столкновения заготовок
Насосы охлаждающей жидкости с магнитным сепаратором

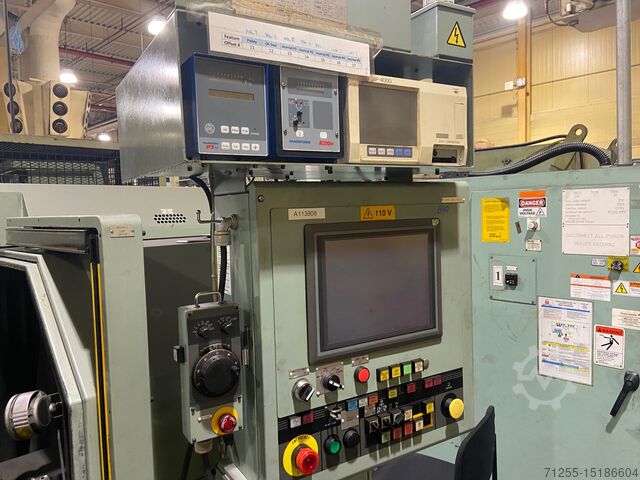

Подвесное управление
Рабочая головка RH с центром
Рабочая головка LH с центром
Рабочие упоры
Рабочий свет
Световые завесы
Прожектор
Дополнительные колеса
Технические характеристики:
-Центр шлифования до пола: 1 000 мм.
-Поворот над столом: 320 мм
-Расстояние между центрами: 630 мм
-Диапазон диаметров шлифования: 10 - 150 мм
-Площадь пола (базовый станок с дополнительным оборудованием): 3 400 x 5 000 мм
-Сетевая масса станка (прибл.): 10 500 кг
Шлифовальный круг:
-Тип: КНБ круг
-Размер колеса (наружный диаметр): 350 мм
-Максимальная ширина круга: 60 мм
-Скорость поверхности: 120 м/с
Колесная головка:
-Подшипник шпинделя: TOYODA STAT Bearing
-Слайды: V и плоский
-Система подачи: ШВП
-Быстрая подача (по диаметру): 30 м/мин
-Минимальный инкремент (по диаметру): 0.0001 мм
Рабочая головка:
-Тип: Мертвый шпиндель
-Скорость работы (макс.): 500 об/мин
-Конус центра: MT #4
Ножка:
-Тип: Гидравлическая
-Компенсация конуса: Ручная
-Максимальное выдвижение центра: 60 мм
-Конус центра: MT #4
Двигатели:
-Мотор с колесным приводом: 15 кВт, ременной привод
-Серводвигатель подачи головки маховика: 1,3 кВт
Вместимость резервуаров:
-Масло для смазки шпинделя колеса: 80 л.
-Гидравлическое масло для смазки: 20 л
