Внутришлифовальный и плоскошлифовальный станок WEMA GLAUCHAU SBZ 6-F

Описание

Макс. внутренний диаметр: 600 мм
Макс. глубина шлифования: 800 мм
Макс. длина шлифования: 600 мм

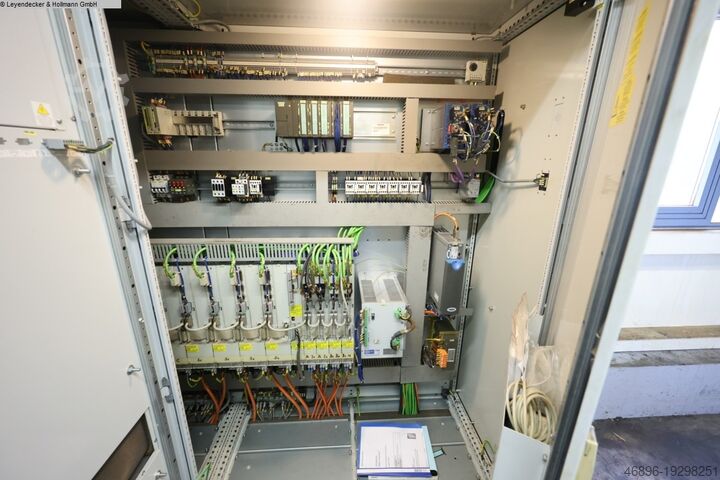

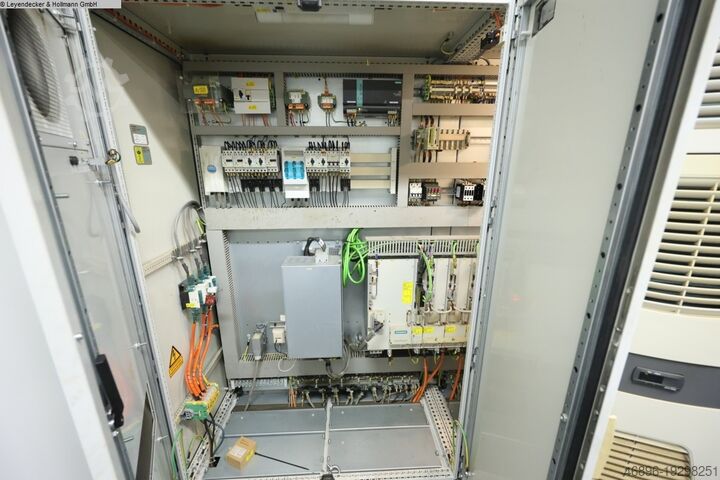

Управление: Siemens 840 D
Макс. внутренний диаметр шлифования: 600 мм
Макс. внешний диаметр шлифования: 800 мм
Макс. длина заготовки: 380 мм
Макс. Длина внешней шлифовки: 600 мм

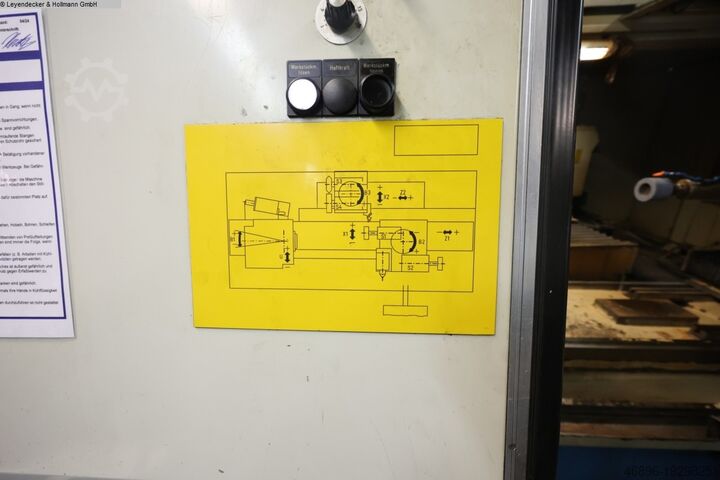

Перемещение по оси X1: 150 мм
Перемещение по оси Z1: 1100 мм
Перемещение по оси X2: 470 мм
Перемещение по оси Z2: 800 мм
Bdsc R Nc Ijwp S Tnofnsd
Шпиндель заготовки: 8,5 кВт
Диапазон скоростей — плавно регулируемый: 1–795 об/мин

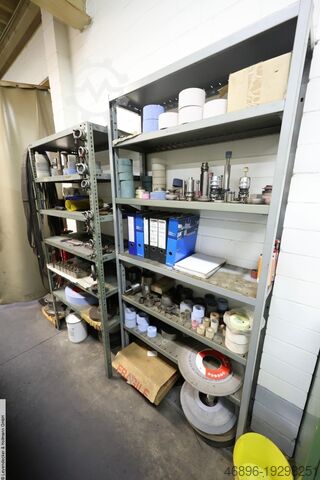

Оснащение/аксессуары:
Шпиндель заготовки (регулировка U/B1/L):
- Перемещение (ось U): 300 мм
- Угол поворота (ось B1): -0,5°/+12°
- Мощность привода шпинделя заготовки: 8,5 кВт
- Диапазон скоростей (плавно регулируемый): 1–795 об/мин
- Скорость установки (jog): 10 об/мин
- Размер головки шпинделя A8 по DIN 55026
- Сквозное отверстие: 58,5 мм
- Диаметр заготовки макс. 830 мм
- Длина заготовки (зажимается на ходу): макс. 800 мм
- Длина заготовки (зажимается между центрами): макс. 800 мм
- Грузоподъемность на головке шпинделя: макс. 6100 Н
Внутреннее шлифовальное устройство (Z1/X1/B2):
- Ход (ось Z1): 1100 мм
- Ход (ось X1): 150 мм
- Угол поворота (ось B2): 270°
- Ручная продольная регулировка оси внутреннего шлифования на столе: 780 мм
- Мощность привода внутренних шлифовальных шпинделей (бесступенчатая регулировка)
Шлифовальные шпиндели с ременным приводом: 7,5 кВт
- Крепежное отверстие для настольного шлифовального станка (диаметр): 100 мм / 125 мм
- Крепежная длина для настольного шлифовального станка: 220 мм
- Диаметр шлифования: макс. 600 мм
- Глубина шлифования: макс. 800 мм
Внешнее и плоскошлифовальное устройство (Z2/X2):
- Ход (ось Z2): 800 мм
- Ход (ось X2): 470 мм
- Угол поворота (ось B2): 270°
- Мощность привода внешних шлифовальных шпинделей: 7,5 кВт
- Крепежное отверстие для настольного шлифовального станка: Ø 140 мм
- Диаметр шлифования: макс. 800 мм
- Длина шлифования: макс. 600 мм
- Размеры шлифовального круга: макс. Ø 450 x 50 x Ø 127 мм
