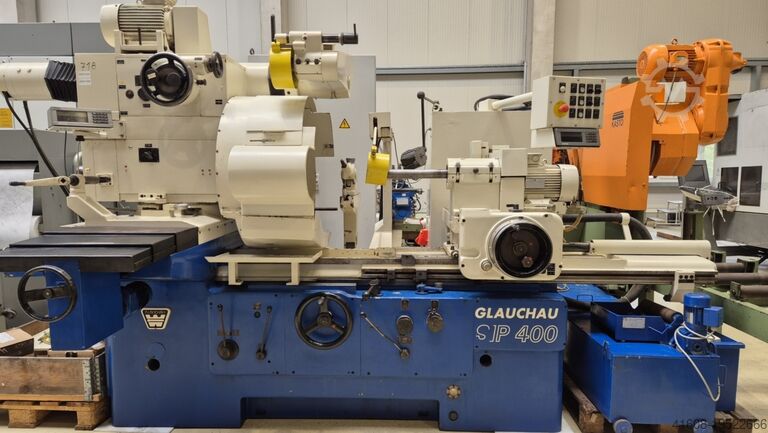

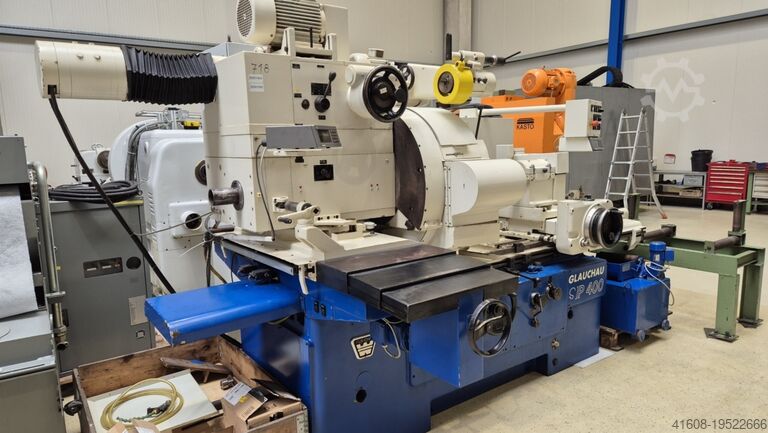

Внутришлифовальный и плоскошлифовальный станок GLAUCHAU SIP 400x500

Описание

Технические детали
Внутренний диаметр 800 мм
Глубина шлифования 500 мм
Диаметр качелей 850 мм
Вес машины около 6,4 т.
Дополнительная информация
Внутрикруглошлифовальный станок б/у с торцевым шлифовальным устройством

в специальной версии с увеличенным диаметром поворота
и расширенное гидравлическое поперечное смещение

Реконструирован и модернизирован в 1995 году на заводе-изготовителе в Глаухау,
Введен в эксплуатацию в 1996 году.

1. ТЕХНИЧЕСКИЕ ДАННЫЕ

1.1 Рабочее пространство
Диаметр шлифования в защите заготовки
Внутреннее шлифование, мин./макс. 30/630(800)мм
Наружное шлифование, макс. 800 мм.
Глубина шлифования примерно до 500 мм.
Ход стола 800 мм
Диаметр заготовки, макс. 800 мм.
Диаметр поворота
в защите заготовки, макс. 800 мм.
без защиты заготовки, примерно 850 мм
Расстояние от шпиндельной головки заготовки
до держателя шлифовального шпинделя, макс. 1225 мм.
Регулировка внутреннего шлифовального устройства
на столе, макс. 545 мм.

1.2 Передняя бабка заготовки
Поперечное смещение, макс. 650 мм.
Поперечная регулировка с помощью мотор-редуктора и позиционирующего устройства
с цифровым индикатором положения HEIDENHAIN

Поворот, макс. 15 градусов.
шпиндель заготовки
Скорости 16/22/32/45/63/90/125/18/250 об/мин.
Грузоподъемность, не более 1000

Шпиндельная головка (с байонетным фланцем) DIN 55021 размер 11

Оборудование и аксессуары:
2-осевые цифровые дисплеи HEIDENHAIN
Система охлаждения с магнитным сепаратором
Фиксаторы (башмаки станка)

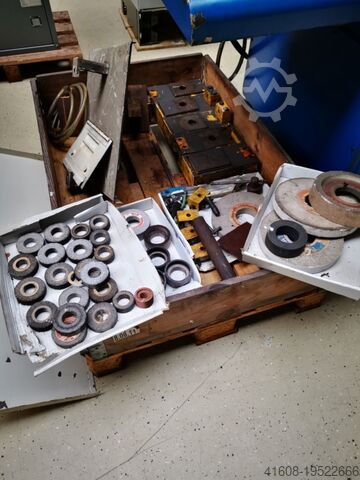

Различные шлифовальные круги
Dkoc Ed Djwx Hdmedcst
Алмазный комод
Большая лицевая панель
Устройство для внутренней и поверхностной шлифовки
Галогенная машинная лампа
Документация на машину
