внутренняя и торцевая шлифовальная машина Studer S145

Описание

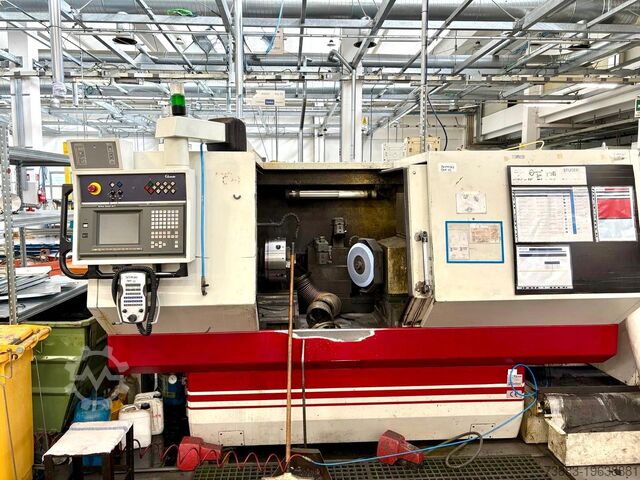

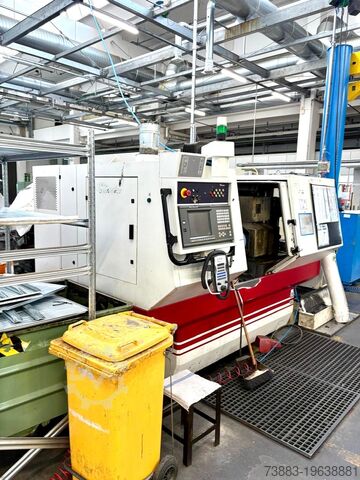

УНИВЕРСАЛЬНЫЙ КРУГЛОШЛИФОВАЛЬНЫЙ СТАНОК С ЧПУ, STUDER – S145 CNC
Производитель: Studer
Модель: S145 CNC

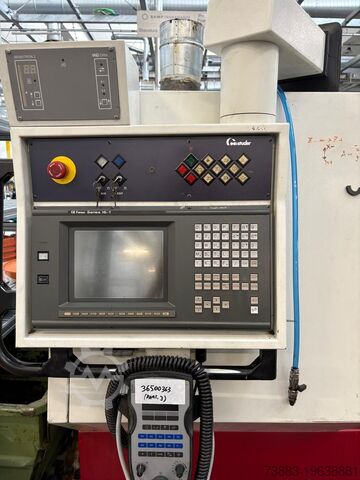

Система ЧПУ: GE FANUC Series 16-T
Диаметр обработки над поверхностью детали: 350 мм
Dksc Eew Dmxbod Ddcst
Перед столом: 455 мм
Высота центров: 175 мм
Максимальная длина детали: 530 мм
Перемещения по осям:
Продольное перемещение (ось Z): 500 мм
Поперечное перемещение (ось X): 120 мм
Шпиндель детали (ось B): +/-30°
Скорость подачи:
Ось X (поперечная): 0,001–10 000 мм/мин
Ось Z (продольная): 0,001–10 000 мм/мин
Ось C (шпиндель, разрешение): 0,0001°

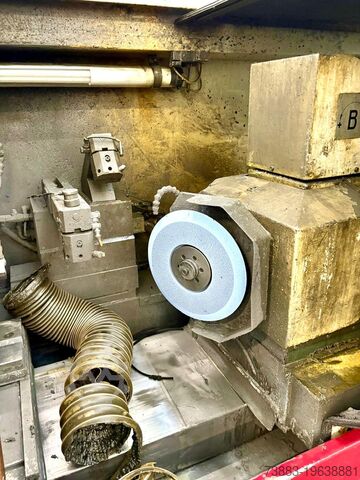

Шлифовальная бабка:
Угол поворота: 0–270°
Количество позиций шпинделя: 4
Скорости шпинделя:
Бесступенчато регулируемые от 5 000 об/мин до 120 000 об/мин (В КОМПЛЕКТЕ 3 ШПИНДЕЛЯ, МАКС. 42 000 об/мин)
Рабочая бабка для шлифования:
Скорость шпинделя: бесступенчато регулируется от 1 до 1 000 об/мин
Скорость вращения планшайбы: 1–50 об/мин
Внутренний диаметр шпинделя: 50 мм
Конус шпинделя: ISO 50
Крепление шпинделя: CAMLOCK 6
Питание: 50 Гц, 3×400 В
Мощность электродвигателя рабочей бабки: 3,8 кВт
Установленная мощность: 22 кВА
Масса станка: около 5 700 кг
Дополнительная комплектация:
Максимальный шаг по оси B: 0,001°
Электронное обнаружение процесса шлифования
Функция резьбошлифования
Охлаждение

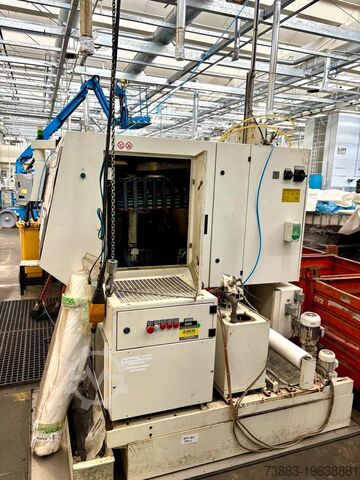

Бумажный фильтр
Полная защитная кабина
Лампа, сигнальный столб
Автоматическое центрирование, 3 зажима Ø мм
Электронный ручной пульт ДУ
RS 232 интерфейс
Внешний шлифовальный шпиндель: 1 шт.
Дополнительная информация:
СТАНОК В ОТЛИЧНОМ СОСТОЯНИИ, ПОЛНОСТЬЮ КОМПЛЕКТНЫЙ СО ВСЕМИ КОМПОНЕНТАМИ И АКСЕССУАРАМИ.
