Универсальный шлифовальный станок WEMA / GLAUCHAU SU 6-R

Описание

Максимальный внешний диаметр шлифования: 650 мм
Максимальный внутренний диаметр шлифования: 600 мм

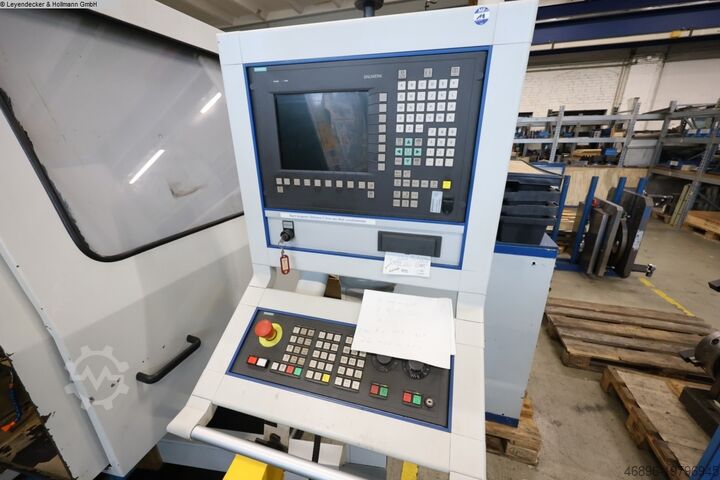

Система управления: Siemens Sinumerik 840 D
Максимальная глубина внутреннего шлифования: 600 мм
Максимальная длина внешнего шлифования: 600 мм
Максимальная длина заготовки: 380 мм
Диапазон частоты вращения (плавная регулировка): 1–795 об/мин
Dkec Ed Ddew Rf Tvecet

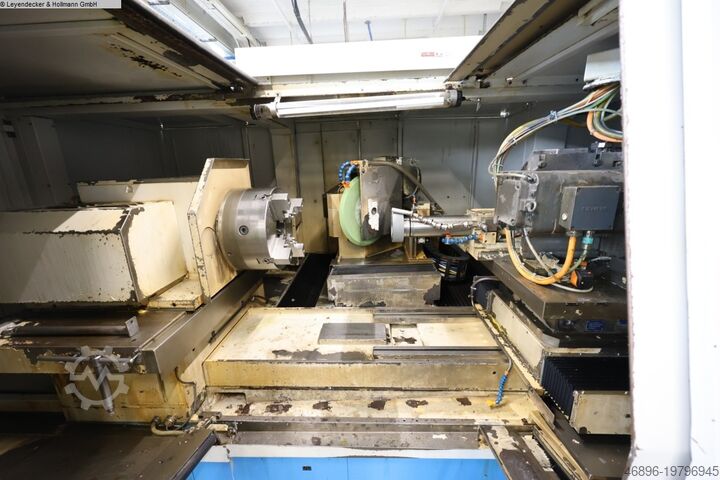

Узел шпинделя заготовки (регулировка U/B1/L):
- Ход оси U: 300 мм
- Угол поворота по оси B1: -1°/+12°
- Диапазон частоты вращения (плавная регулировка): 1–795 об/мин
- Установочная скорость (пошагово): 10 об/мин
- Размер шпиндельной головки: A 8 по DIN 55026
- Сквозное отверстие: 58,5 мм
- Максимальный диаметр заготовки: 830 мм
- Максимальная длина заготовки: 600 мм
- Максимальная нагрузка на шпиндельную головку: 6100 Н

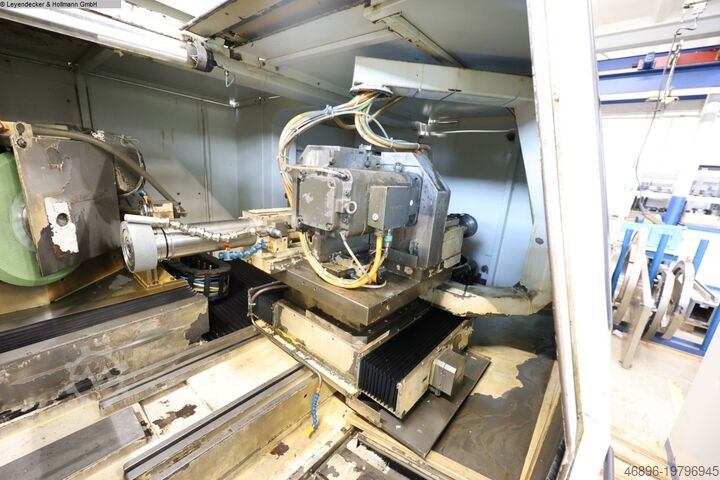

Узел внутреннего шлифования (Z1/X1/B2):
- Ход по оси Z1: 800 мм
- Ход по оси X1: 150 мм
- Угол поворота по оси B2: 270°
- Мощность привода шпинделя внутреннего шлифования (плавная регулировка): 7,5 кВт
- Посадочное отверстие шлифовальной бабки: 100 мм
- Длина посадки шлифовальной бабки: 100 мм
- Максимальный диаметр шлифования: 600 мм
- Максимальная глубина шлифования: 860 мм
- Ручная продольная регулировка внутренней шлифовальной оси на столе: 530 мм

Узел внешнего и торцевого шлифования (Z2/X2):
- Ход по оси Z2: 800 мм
- Ход по оси X2: 470 мм
- Мощность привода внешнего шлифовального шпинделя: 5,5 кВт
- Посадочное отверстие шлифовальной бабки: Ø 120 мм
- Максимальный диаметр внешнего шлифования: 650 мм
- Максимальная длина шлифования: 600 мм
- Максимальный диаметр шлифовального круга: 500 мм

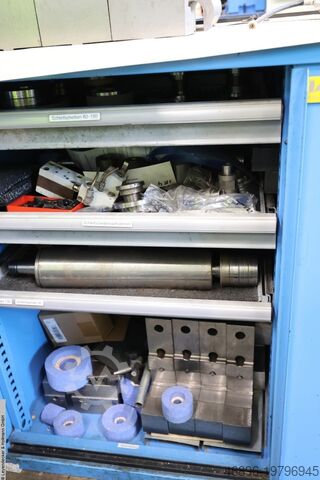

Оснащение/аксессуары:
- Различные шлифовальные шпиндели
- Различные фланцы/держатели шлифовальных кругов
- Различные кулачки

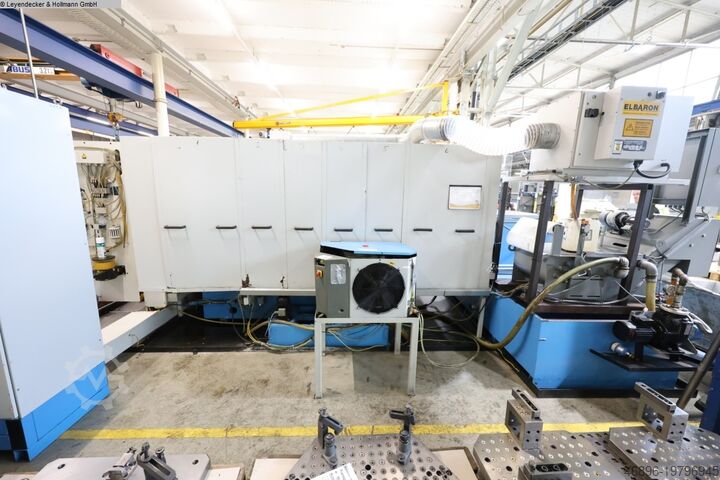

- Охладительная установка

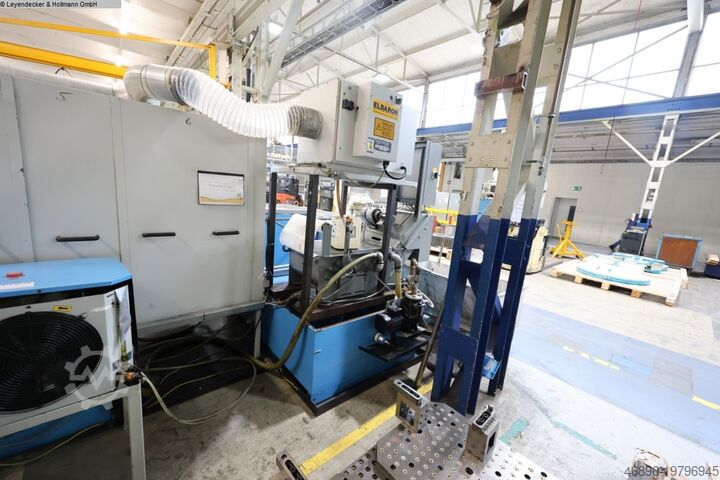

- Масляный туманоуловитель

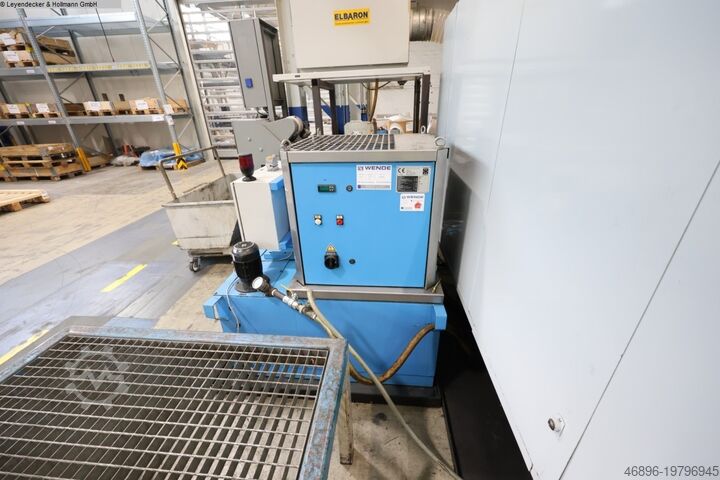

- Охладитель
- Техническая документация
