Шлифовальные станки с ЧПУ. SMP NUMAFUT CA3+

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество осей: 5
- Диаметр инструмента макс.: 150 [мм]
- Макс. длина инструмента в ручном режиме: 300 [мм]
- Макс. длина инструмента в автоматическом режиме: 140 [мм]
- Вес инструмента макс.: 25 [кг]

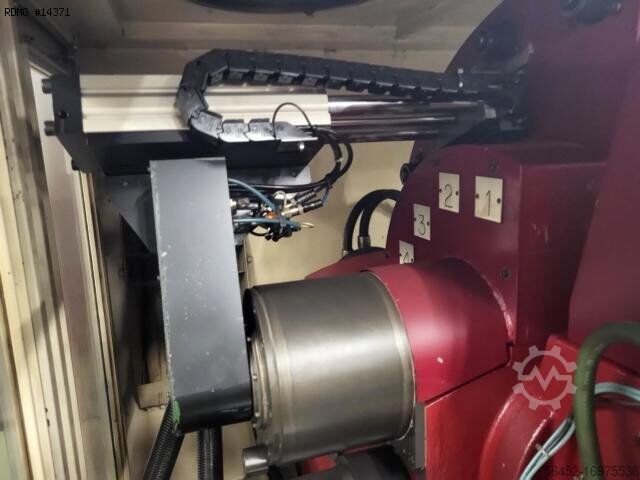

ГОЛОВКА ЗАГОТОВКИ (ось А)
- Навесное оборудование: SA 50
- Перемещение X/Z: 360 / 300 [мм]
- Ось пути A: 360 [°]
- Макс. скорость: 800 [об/мин]

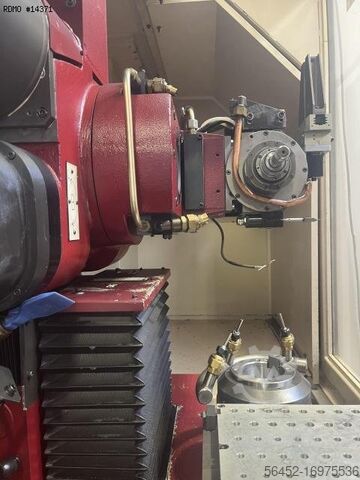

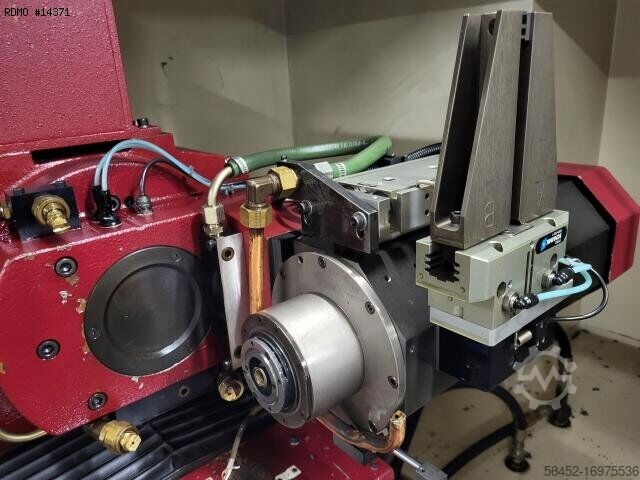

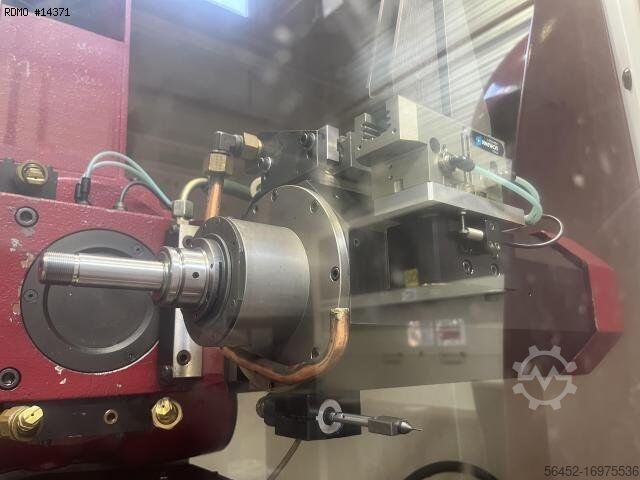

ШЛИФОВАЛЬНАЯ ГОЛОВКА (ось B)
- Крепление: HSK-E40
- Путь Y: 200 [мм]
- Ось пути B: -30 / +180 [°]
- Диаметр шлифовального круга: 125 [мм]
- Максимальная скорость: 20 000 [об/мин]
- Мощность шпинделя: 7 [кВт]
ЖУРНАЛ ШЛИФОВАЛЬНЫЕ КРУГИ
- Позиции: 4
ЖУРНАЛ ИНСТРУМЕНТОВ
- Тип: с системой зажима SCHUNK, через линейные оси
- Длина инструмента: 40 – 140 [мм]
- Количество инструментов Ø4-6 на поддоне: 200
- Количество инструментов Ø6-10 на поддоне: 96
- Количество инструментов Ø6-16 на поддоне: 54
НАПРЯЖЕНИЕ
- Основное напряжение: 400 [В]
- Общая мощность: 19 [кВт]
РАЗМЕРЫ
- Требуемое пространство: 2300 x 3350 [мм]
- Высота: 2600 [мм]
- Вес: 2500 [кг]
АКСЕССУАРЫ

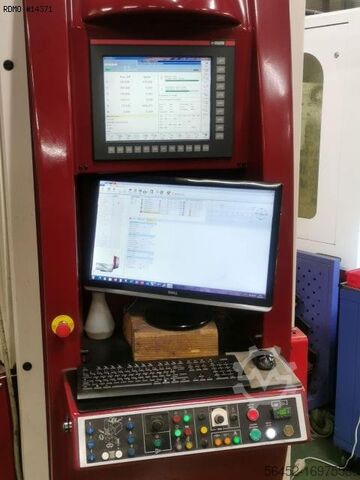

- ЧПУ: NUM AXIUM Power P2
- Программное обеспечение: Easygrind 6.08
- Стеклянная шкала по осям X/Y/Z: HEIDENHAIN
- Система охлаждения шлифовального шпинделя
- Бак охлаждающей жидкости с насосами: 10 [бар]
* с выдвижной насадкой
- Удаление масляного тумана: ELBARON RON/A 100 DV
- Инструмент для создания воздушных пузырей
- система пожаротушения
Bdjc R Ncouhbzuo Ifnsd
* Примечание: выполнение работ не гарантируется. Проверку должна проводить квалифицированная компания покупателя.
- Количество держателей шлифовальных кругов: 12

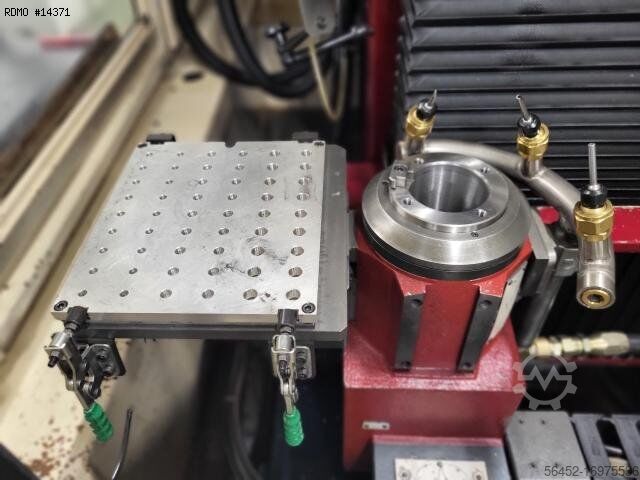

- Количество поддонов: 4
- 1 цанговый патрон SA50 с автоматическим зажимом
- 1 цанговый патрон SA50 с ручным зажимом, диаметр патрона: 32 [мм]
- 1 цанговый патрон SA50 с ручным зажимом, диаметр патрона: 20 [мм]

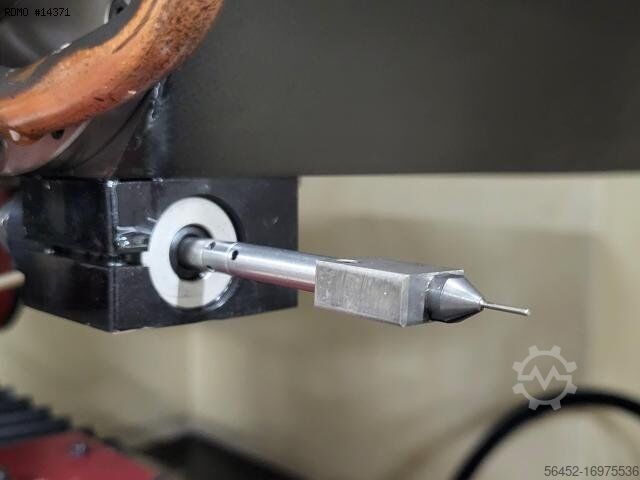

- 1 МАСТЕР для самокалибровки осей и измерительных датчиков
