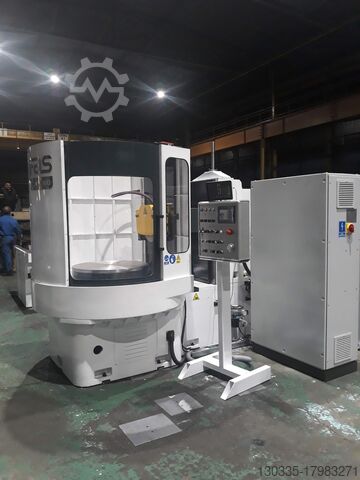

шлифовальная машина с поворотным столом FAS

Описание

Основными узлами шлифовального станка являются: станина, салазки, колонна с бабкой шлифовального круга, поворотный стол и шкаф управления.
Стол приводится в движение с помощью механического редуктора и редукторно-волнового блока и совершает вращательное движение, скорость вращения стола регулируется потенциометром с пульта управления станка. При ручном управлении станка импульсное вращение стола регулируется с панели управления. Поперечное перемещение осуществляется колонной с бабкой по направляющим качения основания. Это перемещение осуществляется с помощью шарико-винтовой пары с ременной передачей и асинхронным двигателем, управляемым преобразователем частоты.
Вертикальное перемещение осуществляется бабкой по направляющим скольжения колонны. Для привода вертикального перемещения используется шарико-винтовая пара. Непрерывное движение колонны бесступенчатое. Значения задаются с панели управления.
Станок будет оснащен прямым цифровым отсчетом по вертикальной оси с разрешением 0,001 мм. На панели управления будет электронное колесо для перемещения вертикальной оси в ручном режиме и панель оператора (программируемый дисплей). Шлифовальный станок будет иметь плавную регулировку скорости вращения шпинделя шлифовального круга и скорости вращения стола. Станок будет иметь возможность работы в автоматическом цикле с возможностью программирования количества проходов отжима и других параметров, необходимых для шлифования в автоматическом цикле.
Безопасность эксплуатации шлифовального станка будет обеспечиваться полуоткрытой кабиной и всеми электрическими и механическими устройствами безопасности, соответствующими стандартам CE.
1 Рабочая поверхность стола Ø800 мм
2 Наибольшее расстояние между поверхностью стола и осью бабки при ручном перемещении бабки 350 мм
3 Наименьшее расстояние между поверхностью стола и осью шпинделя 125 мм
4 Максимальная масса шлифуемой заготовки 2500 Н
5 Диапазон плавной регулировки скорости вращения стола 2-100 м/мин
6 Наибольший горизонтальный ход колонны 450 мм
7 Диапазон плавной регулировки скорости колонны 0,2-3 м/мин
8 Подача колеса на: 1 единицу кодовой привязки 0,001 мм
9 Минимальная автоматическая подача колеса 0,001 мм
10 Максимальная автоматическая подача круга 0,040 мм
11 Ускоренная скорость подачи шлифовального круга 1 м/мин
12 Вращение шпинделя шлифовального круга 1000 - 2500 об/мин
13 Диаметр нового шлифовального круга 400 мм
14 Диаметр используемого круга 250 мм
15 Монтажное отверстие шлифовального круга 127 мм
Bdoc R Nc Isvf H Hiofnod
16 Номинальная/максимальная ширина шлифовального круга 50 мм
