Плоскошлифовальный станок с поворотным столом - Horiz.
Плоскошлифовальный станок с поворотным столом - Horiz. ELB-Schliff SWR 60 T NC K
Год выпуска
1980
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Диаметр заготовки 600 ммВес заготовки 400 кг
Высота заготовки 300 мм
Общая потребляемая мощность 35 кВт
Вес станка ок. 4500 кг
Занимаемая площадь ок. м
E L B

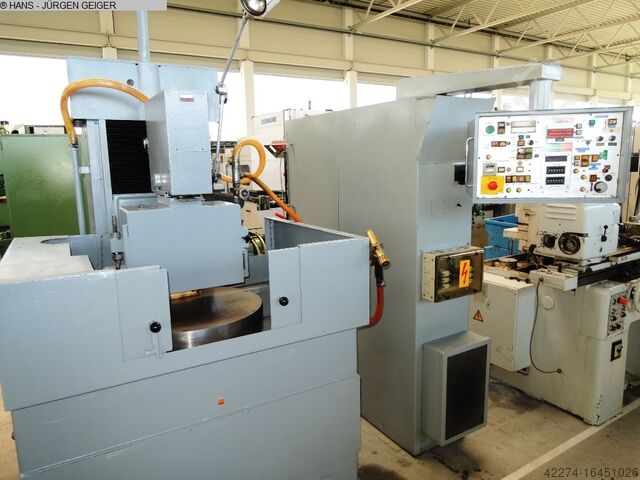

Горизонтальный плоскошлифовальный станок с поворотным столом
Тип SWR 60 T NC-K
Год выпуска 1980 Сер. номер 169371080
_____
Диапазон шлифования - макс. диаметр 600 мм
Диаметр стола / магнитной плиты Ø 600 мм
Скорость вращения стола бесступенчатая 20 - 80 об/мин
Диаметр качания ок. 800 мм
Макс. высота шлифования над магнитом ок. 300 мм
Вертикальное перемещение шлифовальной головки 220 мм
Поперечное перемещение шлифовальной каретки 320 мм
Нагрузка на стол макс. 400 кг
Автоматическая вертикальная подача 0,01 - 0,2 мм/ход
Плавная регулировка скорости вращения шлифовального шпинделя до 1 000 - 2 400 об/мин
Диаметр шлифовального диска макс. 400 x 120 x 76 мм
Привод шлифовального шпинделя прибл. макс. 28 кВт
Общий привод 35 кВт - 380 В - 50 Гц
Вес 4 500 кг
Принадлежности / специальное оборудование
" Панель управления на станке с возможностью настройки
бесступенчатая регулировка скорости вращения шлифовального шпинделя (потенциометр) с аналоговым
отображением скорости резания в м/сек. А также индикация ампер
бесступенчатая регулировка скорости вращения стола, стфл. Скорость поперечного хода d.
и бесступенчатая вертикальная подача шлифовального круга с
шлифовальный круг с функцией CREEP/SHUT/SHUT,
каждая из которых регулируется с помощью потенциометра и с монитором шлифования
для переключения между
Быстрая вертикальная траверса на шлифовальной каретке с прерывистым ходом,
" Ручная панель управления с кнопкой для ручного управления станком
станок, например
например, косынка вперед/назад, поперечный суппорт вперед/назад или ползучая подача
вертикальный ползун вверх/вниз или скорость ползуна, а также
" 2 счетчика предварительного выбора для установки предварительного и готового размера с
автоматическое отключение
Селекторный переключатель +1µ/-1µ, цифровой дисплей оси Y
" Автоматический прямой правщик, с электроприводом, установленный над шлифовальным кругом
с настраиваемой скоростью правки и настраиваемым ходом правки
ход правки
Dkec Ed Dst Abrwodcet
" Вмонтированный нормальный полюсный магнит около 600 Ø мм,
" Отдельный шкаф управления и отдельный небольшой насос охлаждающей жидкости
Состояние: от удовлетворительного до хорошего - готов к демонстрации под нагрузкой /
идеально подходит для тюнинга и т.д.
Доставка : со склада - по мере осмотра
Оплата : строго нетто - после получения счета-фактуры
Вот ссылка на видео:
geiger-germany.com/images/videos/ELB-SWR60T/Video-1.mp4
Q U O T A T I O N
Мы рады предложить вам бывшие в употреблении изделия с учетом предварительной продажи и ошибок в
технических данных:
E L B (Германия)
Горизонтальный плоскошлифовальный станок с поворотным столом
Модель SWR 60 T NC-K
Год выпуска 1980 Сер.-Но. 169371080
_____
Диапазон шлифования, макс. 600 мм
Стол Ø / магнитный патрон Ø 600 мм
Заготовка - поворот Ø ок. 800 мм
Скорость вращения стола, бесступенчатая регулировка 20 - 80 об/мин
Макс. высота шлифования...
