Плоскошлифовальный станок с поворотным столом ELB-SCHLIFF ROTARY 50 SPS-NK

Описание

Технические детали
Диаметр заготовки 500 мм
Вес заготовки 300 кг.
Высота заготовки 400 мм.
Общая потребляемая мощность 18 кВт
Dkjc Ed Ddsw Hq T Ijcot
Требуемое пространство примерно 2500 x 2700 x 2800 мм.
Дополнительная информация
Высокоточный плоскошлифовальный станок с поворотным столом ELB

Машина пришла после закрытия компании

Оборудование:
Магнитный поворотный стол диаметром 600 мм.
Система охлаждения с бумажным ленточным фильтром
С программой шлифования NK
Программа шлифования NK обеспечивает быструю и оптимальную обработку.
заготовок с различными размерами обработки.
В зависимости от обрабатываемой детали вы можете выбирать между планом
Можно выбрать цикл врезного шлифования. Присоединенная измерительная система с
Точность измерения 0,001 фиксирует и контролирует подачу шлифовального круга.
его последующая электроника выполняет автоматический цикл шлифования. Это состоит из
различные регулируемые размеры подачи шлифовального круга.
Отключение подачи при достижении заданного размера заготовки, вкл.
Регулируемое время стрельбы, сброс мишени и стола станка
в исходное положение.
Степень правки шлифовального круга автоматически компенсируется.
отображается на цифровом дисплее оси Y. Тот, который создан путем измельчения
Износ колес компенсируется в процессе правки.
Черновая обработка 0,002-0,03 мм.
Чистовая величина 0,001-0,015 мм.
Удары по оси Z 0-15 мм
Величина вывода либо 0-2,8 мм, либо обратно в исходное положение.

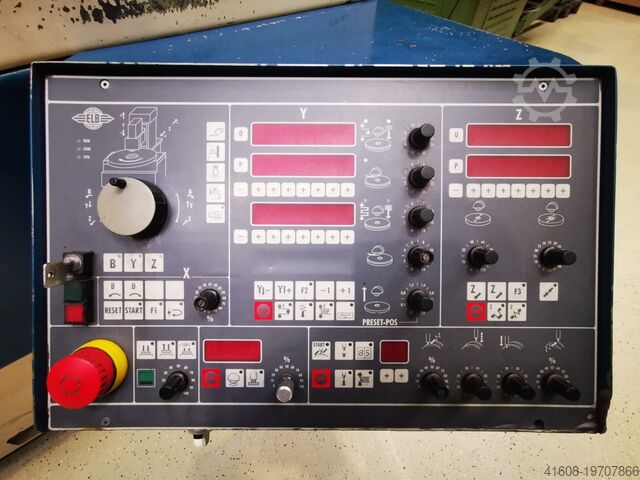

Электронный маховик, переключаемый для оси B-Y-Z
Крышка машины с раздвижной дверцей с ручным управлением для загрузки и разгрузки.

Технические данные:
Диаметр шлифования 500 мм
Высота шлифования 400 мм
Нагрузка на стол 300 кг
Скорость поворотного стола 20-80 об/мин.
Вертикальная регулировка шлифовального круга по оси Y
Подача макс. 300 мм/мин.
Система измерения положения, инкрементный датчик поворота, разрешение 0,001 мм
Поперечная регулировка шлифовального круга по оси Z
Автоматическое поперечное перемещение макс. 330 мм.
Поперечная подача 4-1500 мм/мин. регулируемый
Система измерения положения, инкрементный датчик поворота, разрешение 0,001 мм
Шлифовальная головка шпинделя
Привод шлифовального шпинделя 10 кВт
Скорость шлифовального шпинделя регулируется с помощью регулятора частоты.
Конус шлифовального шпинделя 60 мм
Шлифовальный круг 400 х 100 х 127 мм

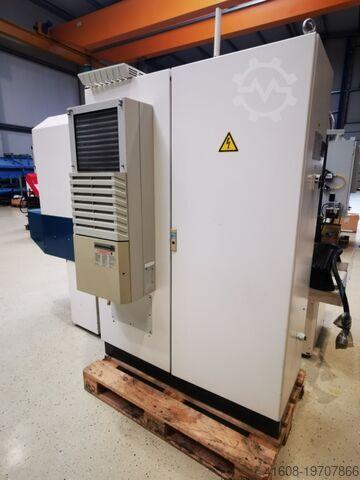

Шкаф управления
Размеры Д1600 x В2200 x Г500 мм
